网络拓扑图绘制工具

通过实时拓扑图的方式,您可以全局直观的了解您的IT网络,这比浏览成千上万的事件要方便很多。尤其是当您有上百的关键或非关键的服务、设备和网络事件需要管理的时候,时刻关注关键资源是必不可少的,如果这些资源在出现故障时无法及时修复,可能就会对您的业务造成严重的伤害。

OpManager的自定义拓扑绘制工具可以帮助您将这些关键设备以及连接关系整合到一个视图中。

除了及时发现设备故障,还可以简化日常的IT管理工作,比如:

  • 当需要去数据中心现场排查故障时,可以准确定位设备所在的位置。
  • 预测故障将影响到的服务、部门、终端用户和设备。

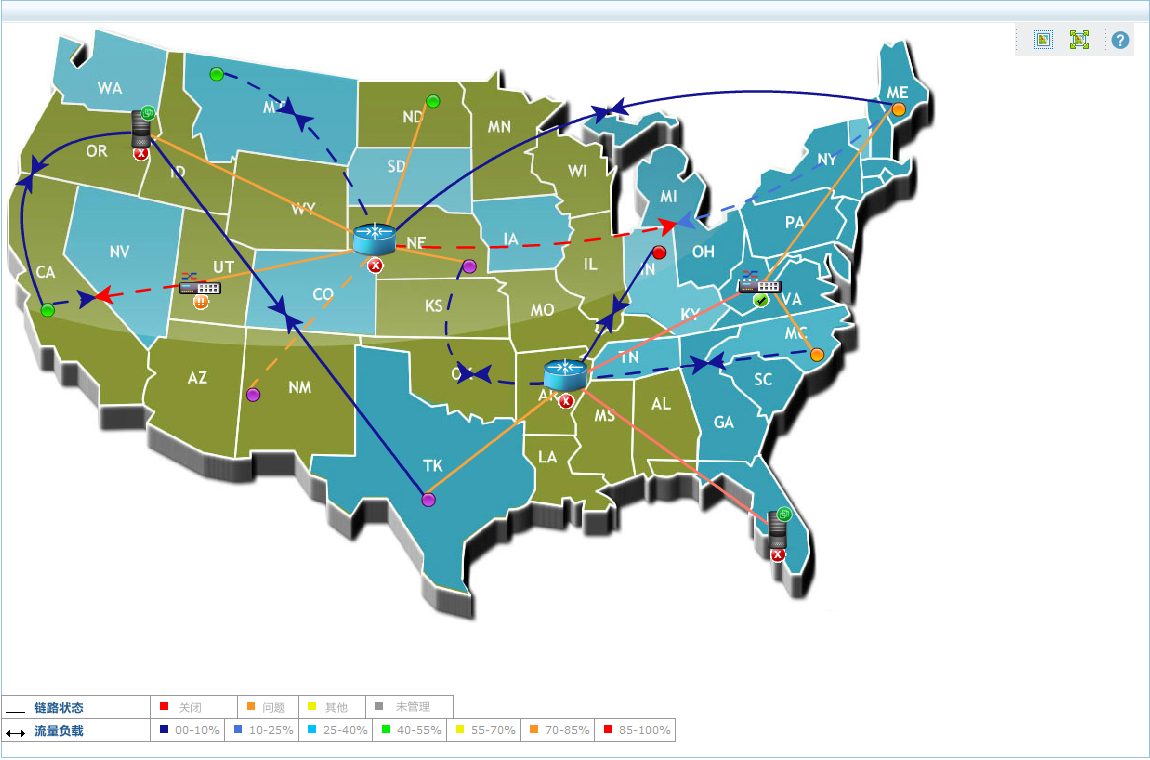

全球、区域和基于物理位置的地图

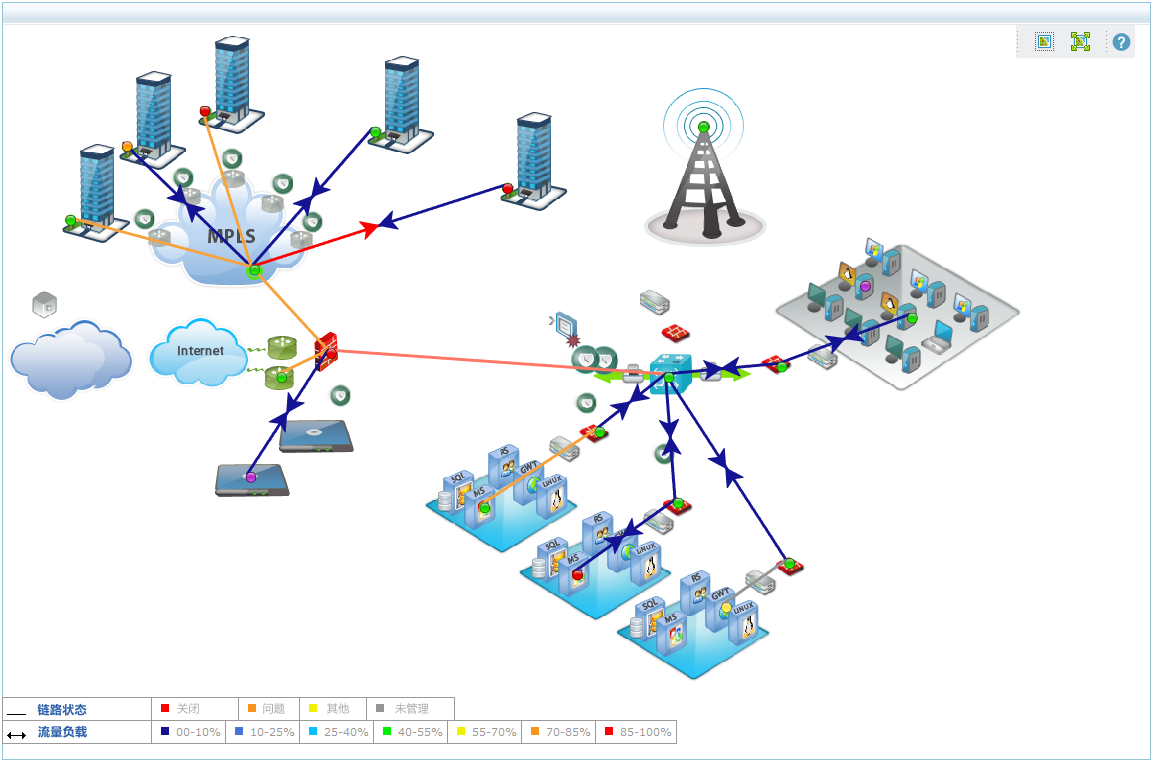

使用制图工具,您可以很方便的创建自定义的网络地图。 按照需要选择您的背景图,将相关设备放置到图中,在它们之间绘制链接。以下为几个示例

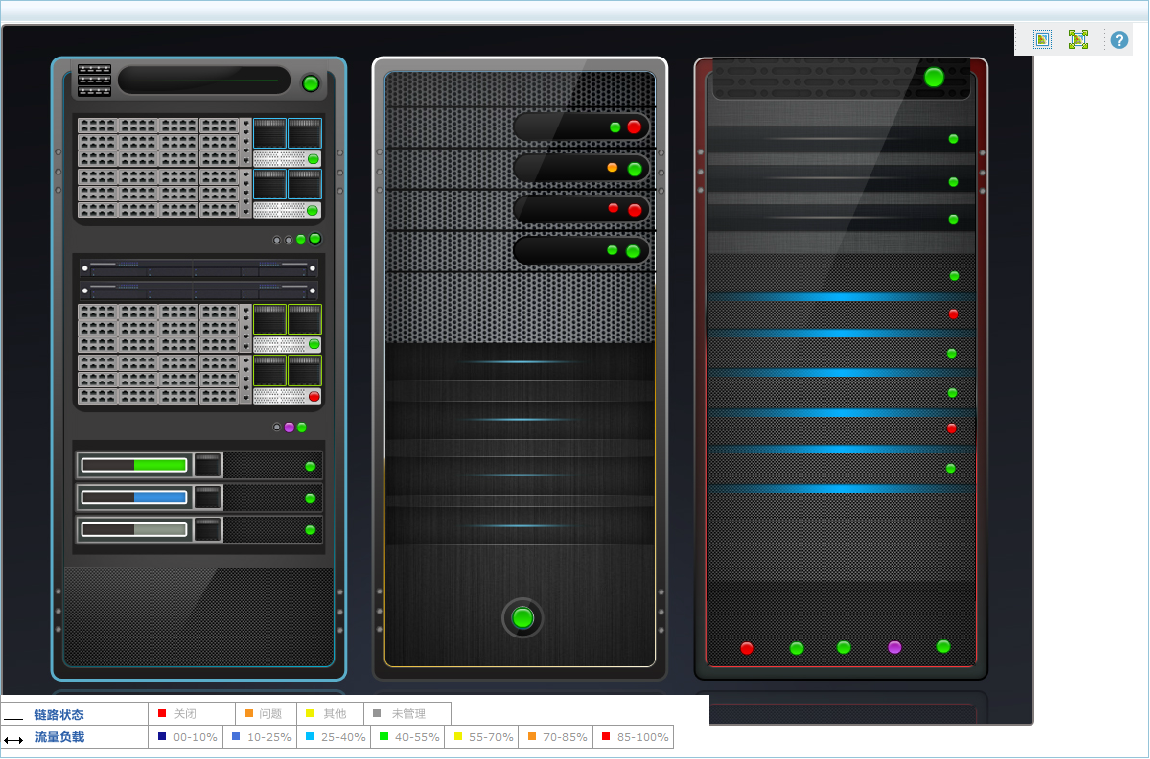

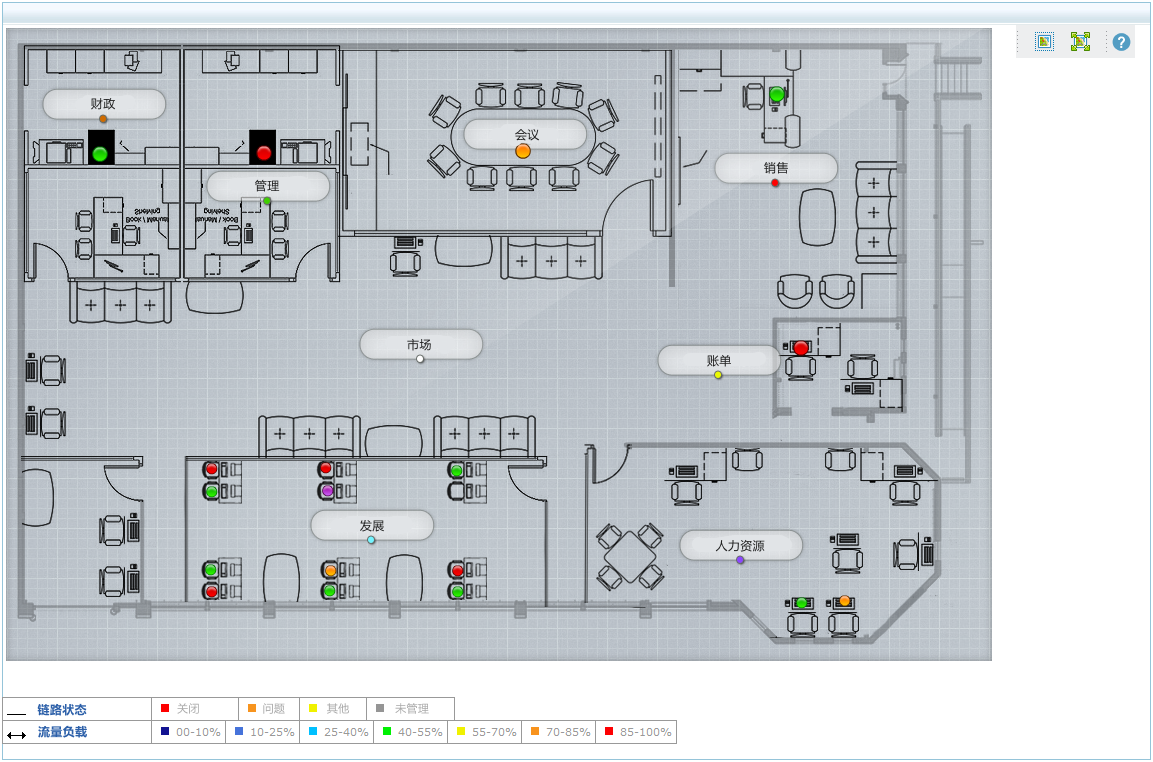

  • 导入您的数据中心或楼层、机柜图片,选择您想要监视的重要设备。映射它们之间的关系。现在您可以直观的看到整个网络架构以及设备的可用性和性能状态。


你知道吗?

您可以将创建的网络地图导出为XML或Microsoft Visio 2007。

下载Visio插件:

下载Microsoft Visio 2007插件 (.Zip)。用于将网络拓扑图导出到Visio。参阅帮助手册

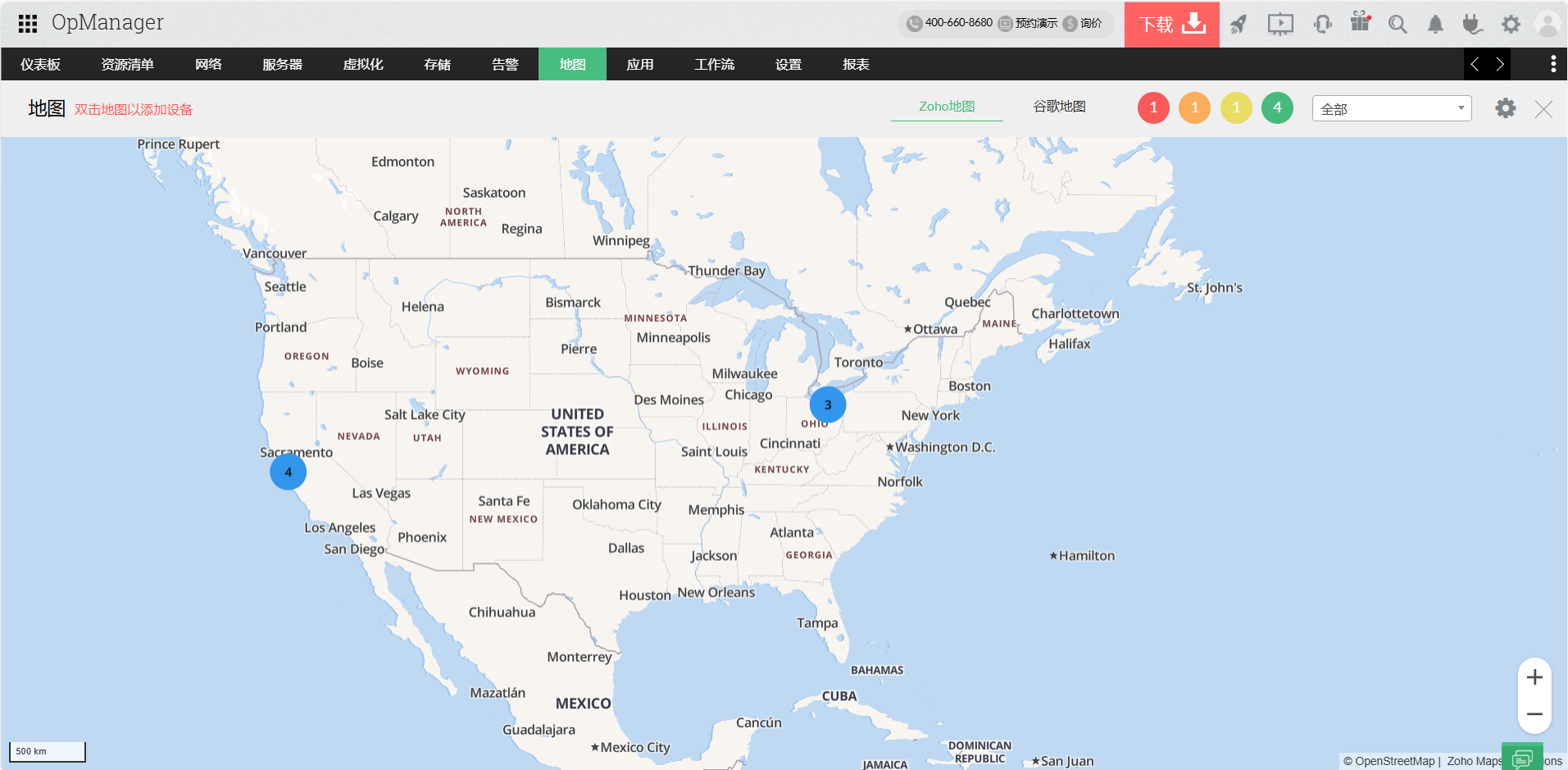

Google地图

借助于Google地图API,可以将设备放置在准确的位置,用不同颜色表示设备的状态。对于拥有很多分支机构的企业来说,Google地图视图非常有用。

谷歌网络地图

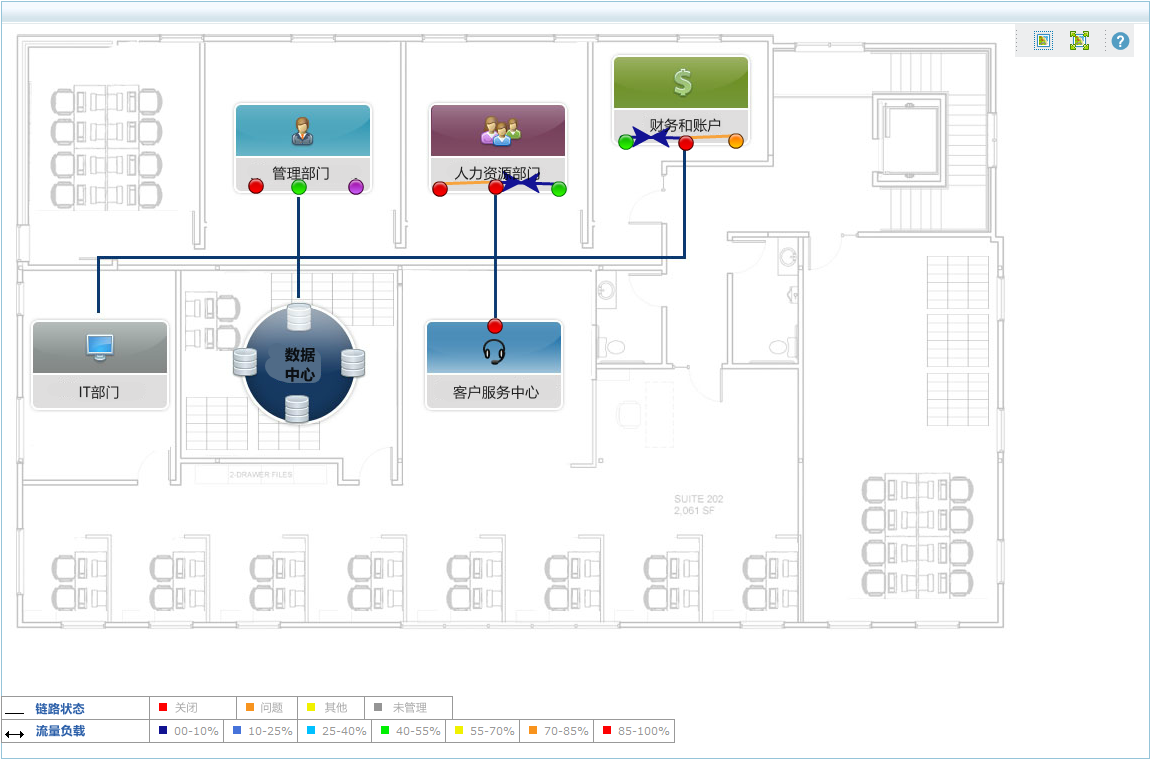

分层地图

有些时候,很难讲所有设备放置在一个视图中。这时,您可以通过层次的方式,创建子地图。

以下为分层视图的示例:

分层网络地图

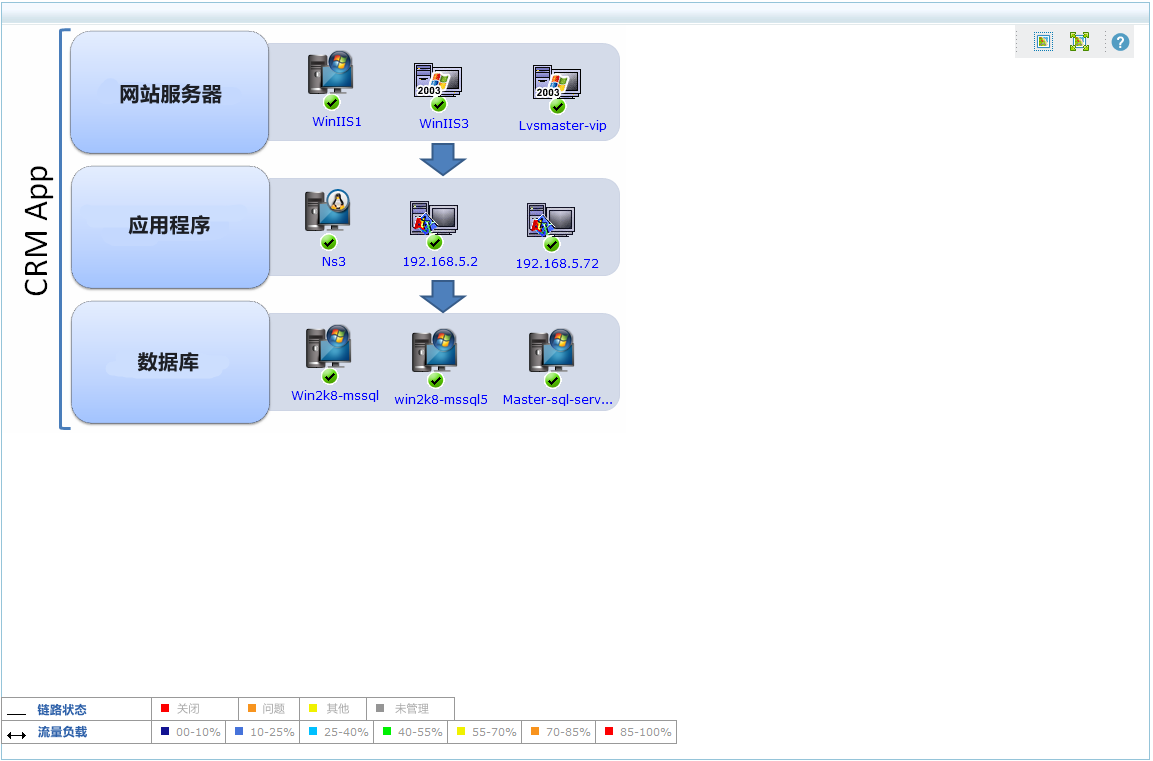

基于业务服务的地图

除上述地图之外,您还可以基于业务服务(比如CRM、订单处理系统等)来对设备分组,从而实时了解业务系统的健康状况,当发生故障时,准确定位问题的根源。

示例:
