网络图101：网络图需求的完整指南
由于企业网络规模的不断扩大，网络管理变得越来越复杂。巨大的规模和动态特性使得企业很难扩展网络来跟上其复杂性的增加。如果没有适当的可视化，网络管理员可能会做出错误的决定，这可能会导致网络的意外中断。 这可能会对企业造成严重打击，因为它会影响品牌价值并增加网络运营成本。全面网络可视化的需求越来越多。通过网络可视化，网络管理员可以轻松识别和解决故障来防止网络停机。
什么是网络图？
网络图是网络和与之关联的设备图形表示。它描述了网络中设备的连接方式，还显示了网络中的数据流。网络可视化为网络管理员提供了他们网络的概览，并使网络管理员能够利用这些信息做出关于网络的明智决策。
网络图的类型有哪些？

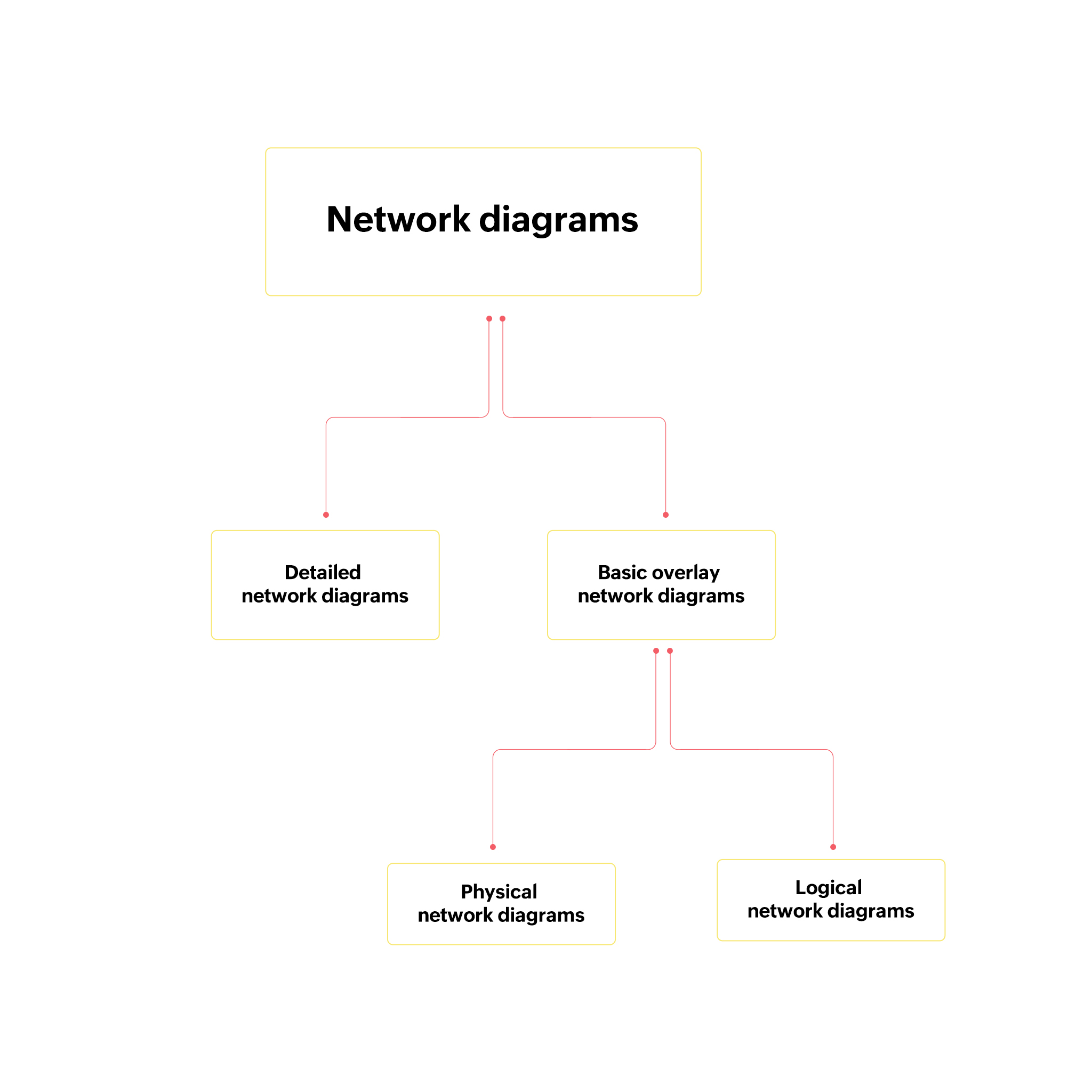

网络图大致可分为两种类型：
详细网络图:
详细的网络图为您提供有关网络的深入信息和全面视图。例如一个LAN网络图描述出设备、路由器、交换机和节点之间连接的详细网络图。这些高级网络图有助于收集有关您网络的重要见解，这些见解在您在未来做出网络决策时会派上用场。
基本覆盖网络图:
基本覆盖网络图为网络管理员提供了网络概览，而无需深入了解网络的复杂细节。例如描述交换机和服务器之间连接的3D楼层图表示基本的覆盖网络图。这些低级网络图可能不会显示所有的网络详细信息，但它们为网络管理员提供了对其网络的概览。基本覆盖网络图进一步分为两种：物理网络图和逻辑网络图。
| S. No. | 物理网络图 | 逻辑网络图 |
|---|---|---|
| 1. | 从唯物主义的角度可视化网络。 | 从逻辑角度可视化网络。 |
| 2. | 表示设备在网络中的连接方式。 | 表示网络中的数据流。 |
| 3. | 在开源交互(OSI)模型层 - I之外运行。 | 在开源交互模型层 - III之外运行。 |
绘制网络图时面临哪些挑战？

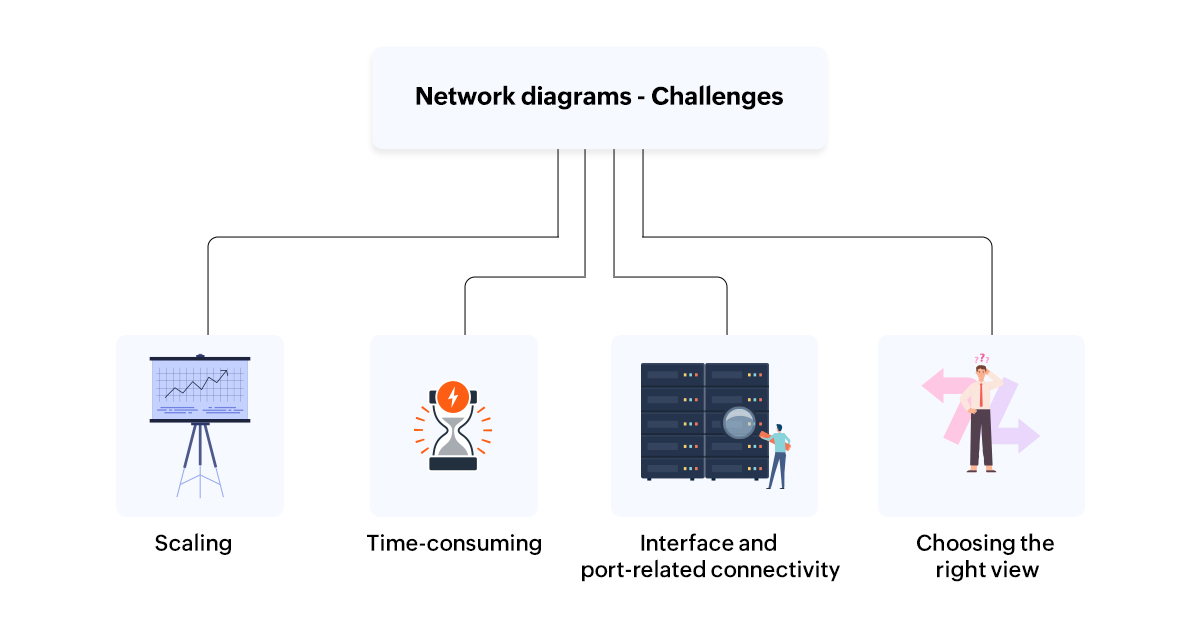

以下是一些网络图所面临的挑战
- 扩展: 企业网络变得越来越动态，网络布局由于负载也随之变化。在绘制网络图之前必须考虑拓展比例，这通常是一个复杂的过程。当企业冒险进入一个新市场，或者遇到需要扩展其网络的情况时，对现有网络的可视化是必不可少的。通过从网络图中收集有关网络拓扑和层次结构的见解，可以更轻松地完成扩展。
- 耗时: 企业网络将与许多设备、路由器、交换机、接口等相关联。正确获取这些细节需要大量时间和人力，这些其实可以专注于网络的其他关键方面。
- 接口和端口相关的连接: 全面的网络图必须包括复杂的细节，例如与接口和端口相关的连接。但是对于企业网络来说，了解这些信息是一项艰巨的任务。
- 选择正确的视图: 某些跨职能领域可能需要重叠视图。网络管理员在决定他们将使用的视图类型时需要谨慎，因为使用错误的类型可能会导致网络停机。
网络图的必备条件是什么？
网络图用于可视化网络。以下是网络图必须传达的一些关键特征:
- 问题隔离: 网络图必须清晰易懂，以便在出现问题或故障时可用于识别问题并隔离受影响的设备，从而防止网络中断。
- 接入的设备: 企业网络的规模可能很大，并且包含许多设备。这种巨大的数量可能会阻碍您的可视化工作，尤其是当您需要将新设备引入网络时。网络图必须清晰可辨，并具有清晰的入口点和出口点，以便更容易识别这些设备在环境中的部署点。
- 技术评估: 确保网络中的设备以最佳容量运行非常重要。网络图必须是即时的，并显示设备的实时状态。这有助于网络管理员评估设备的性能并防止可能的中断。
- 根本原因分析: 由于网络管理的复杂性，一个关联了很多设备的企业网络可能容易出现中断。网络图必须采用易于理解的格式，以便您确定中断的根本原因。
在绘制网络图时，应遵循的最佳实践是什么？
- 独特的图表: 考虑到与企业网络相关联的设备数量之多，其网络图可能非常庞大。虽然图表需要全面，但因为需要易于辨识，所以不要重叠两个或多个视图是非常重要的。
- 敏捷图: 今天的网络正变得更加动态。由于网络布局不断变化，因此可视化可能很困难。所以网络图必须灵活，以便对网络进行的任何更改都可以毫无困难地转移到相应的网络图中。
- 选择一个自动化和动态的工具: 由于企业网络的动态特性，选择一个可以自动将网络中实施的更改转移到其各自网络图中的工具非常重要。
网络图有哪些用途？
- 发展中的突发事件: 在企业网络中，即使是单个设备发生故障也可能导致灾难性的后果，例如网络中断。网络管理员应该有应急措施来防止设备出现故障。通过适当的可视化格式，例如网络图，网络管理员可以制定应急计划从而最大程度地减少影响。
- 网络规划和扩展: 由于当今企业网络的动态特性，网络布局经常发生变化。所以网络不断扩展来满足不断增长的需求。要进行网络扩展，重要的是要利用网络概览进行规划。网络图有助于描绘整个网络并帮助网络管理员规划网络。
- 跟踪网络环境的变化: 设计网络图并记录布局可以帮助网络管理员，因为网络图可以作为未来网络规划和建设的参考。
- PCI DSS合规性: 支付卡行业数据安全标准(PCI DSS)是一套行业级安全标准，如果企业存储、处理或传输信用卡数据，则必须遵守这些标准。根据PCI DSS的要求1.1.2和1.1.3，企业必须有一个详细的网络图来识别持卡人的数据环境与其他网络之间的连接。为了确保严格遵守PCI DSS，企业必须有一个全面的网络图来描述整个网络中的信用卡数据流。
- 远程修复: 在网络中断的情况下，由于网络的规模，查找根本原因可能很困难。而网络图可帮助您隔离问题并远程解决问题。
- 拓扑视图: 网络图可帮助您了解网络的拓扑结构，因为设备是以易于理解的分层格式清楚地将其描绘出来。
- 虚拟机拓扑: 可视化虚拟机对于网络来说是至关重要的。这些无形的设备可以以网络图的形式可视化，并轻松解释从而做出明智的决策。
OpManager: 理想的网络图软件
ManageEngine OpManager, 整体网络监控软件包括一个强大的网络图工具包。它使您能够以报表、仪表板、2层拓扑、业务视图、NOC视图、3D机架视图和3D楼层视图的形式可视化您的网络。借助自动化网络图和广泛的网络图格式OpManager可帮助您轻松高效地完成网络图的绘制。
下载OpManager，针对网络图软件部分可以进一步了解其功能。了解更多关于OpManager中网络图的详细信息。
