用于全栈可观测性的组织地图

在一张实时地图上查看每个应用、服务、主机和网络设备,以及它们彼此之间的依赖关系。

  • 快速发现红色应用背后发生故障的设备
  • 无论告警从哪里开始,都可以自上而下或自下而上进行追踪。
  • 为网络、服务器和应用团队提供一张共享地图。
仪表板

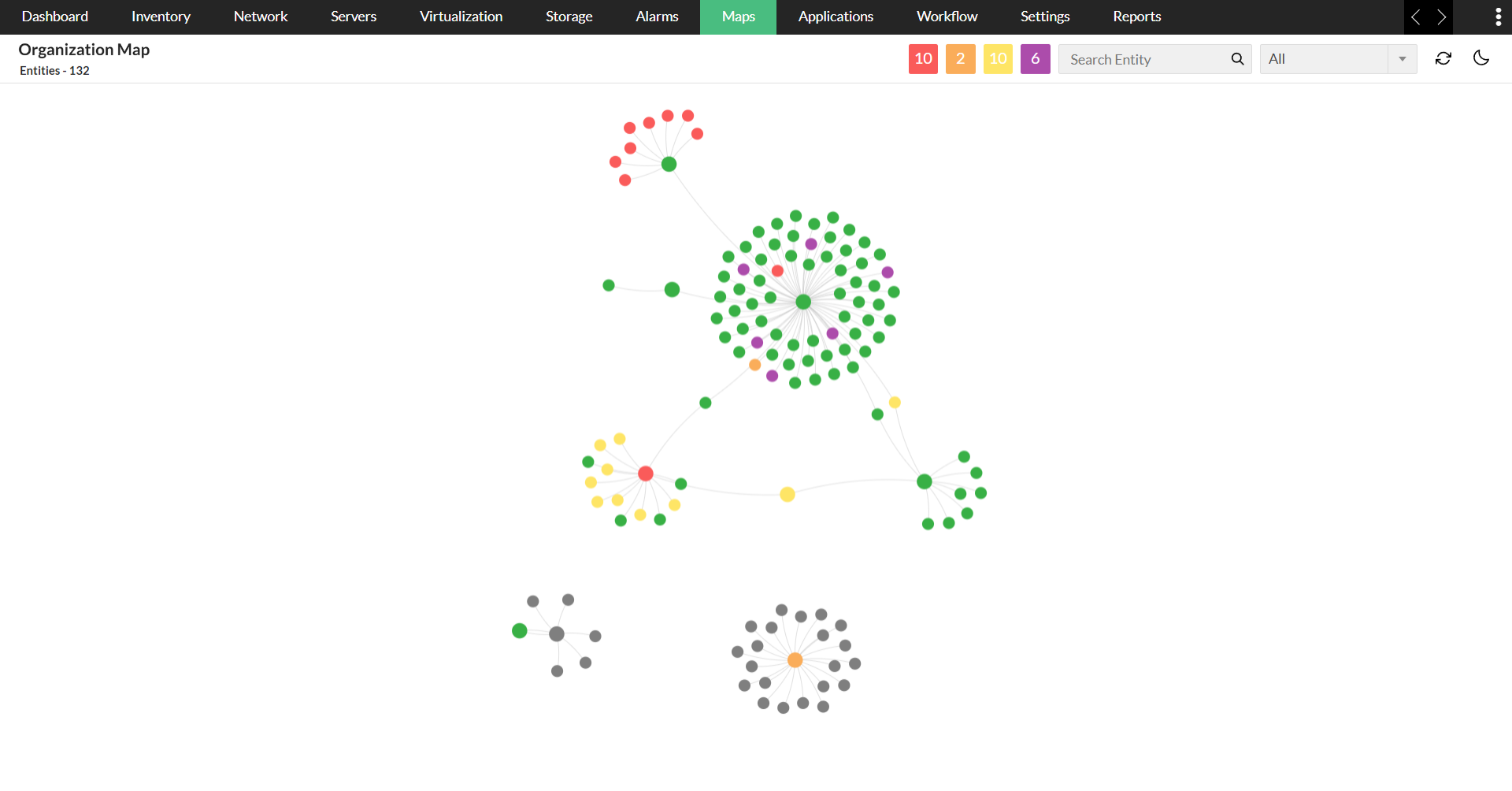

借助组织地图实现全栈依赖关系映射

当应用响应迟缓或连接中断时,您无需再依赖多个独立工具来拼凑线索。OpManager 会自动按照互联层级,对应用、服务、主机和网络设备进行拓扑布局。一旦某个节点变红,您不仅能看到受影响的应用,还能直接定位到底层最可能的故障设备。无论从哪一端入手,拓扑图都能为您指明排查方向。

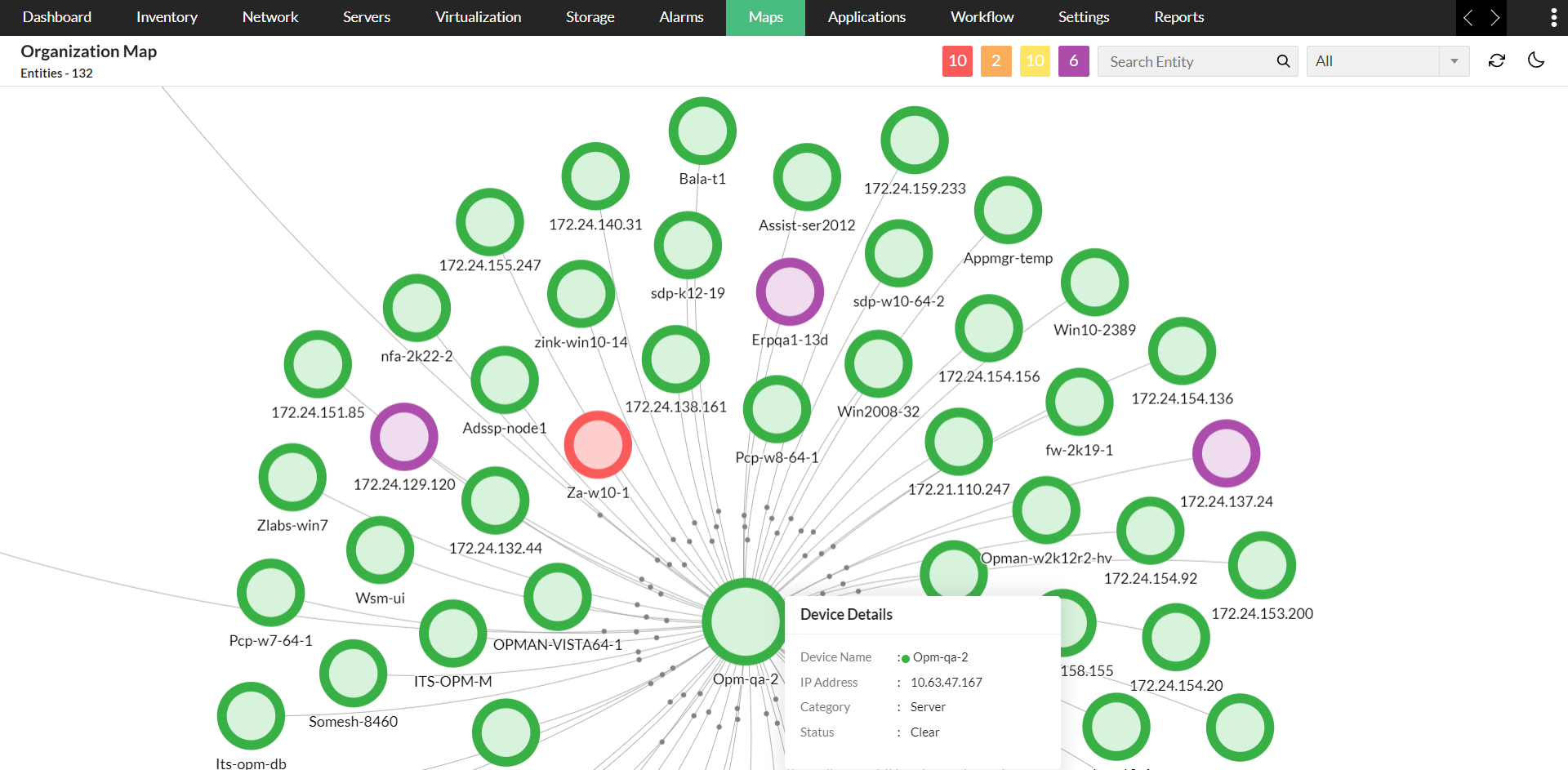

跨层级追踪故障,直达根本原因

使用组织地图在全栈拓扑中追踪故障

应用变慢了:问题究竟出在服务、服务器,还是三跳之外的交换机?OpManager 的应用依赖映射功能会在一张视图中展示完整链路,让您减少工具切换,更快解决问题。

  • 在一个视图中获取完整的全栈拓扑,显示每台设备、服务器、服务和应用如何相互连接。
  • 自上而下追踪:从异常应用出发,沿依赖链路向下定位底层的服务或服务器故障。
  • 自下而上追踪:选中故障交换机,展开下游依赖关系,查看受影响的服务器、服务和应用。
全栈拓扑依赖关系图

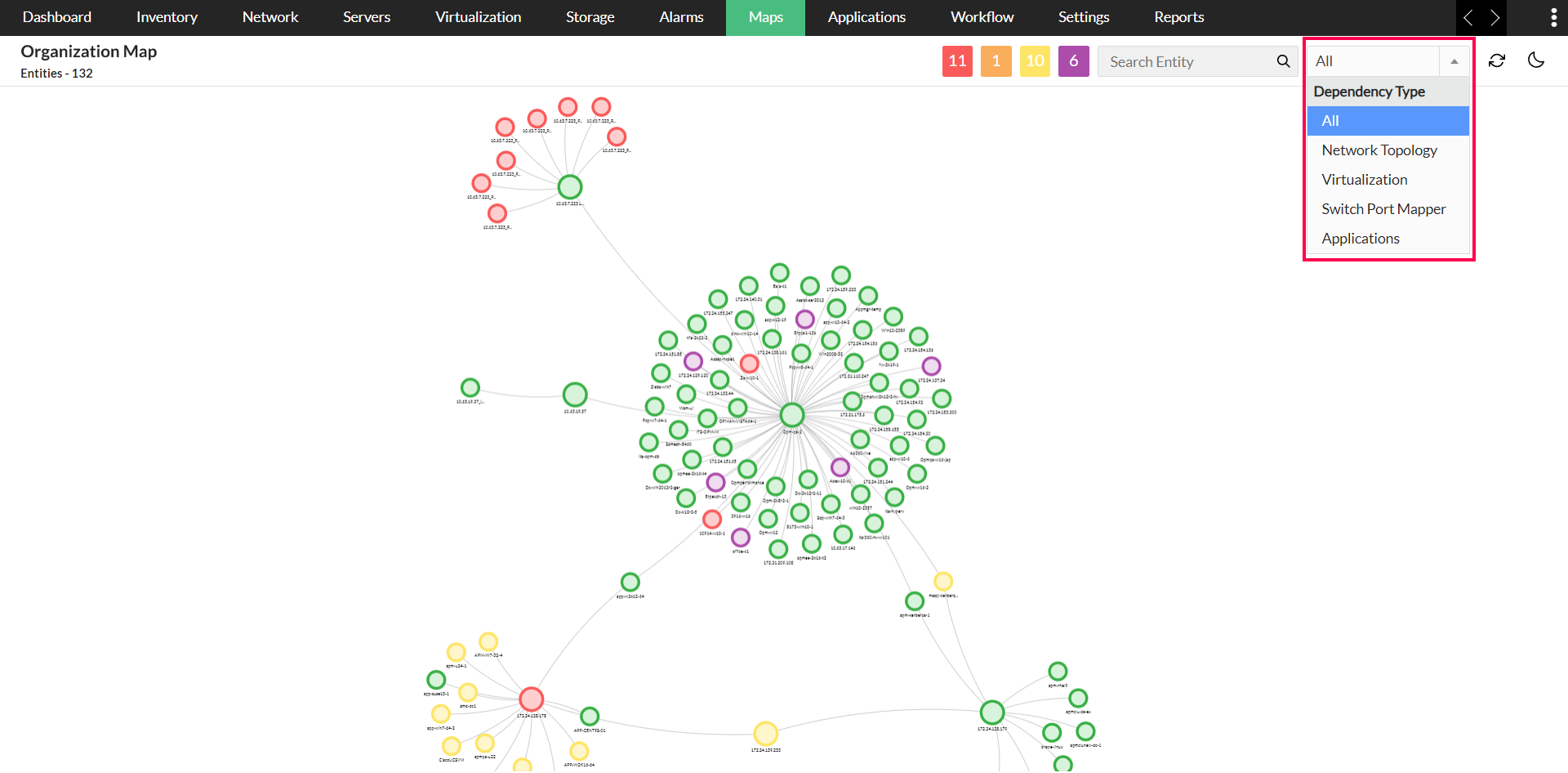

分层依赖视图,满足不同团队的协作需求

在故障处理中,服务器团队和网络团队关注的视角往往不同。OpManager 为每一层提供专属视图,让团队专注于各自领域,同时只需点击一下,即可调阅完整的层级结构。

  • 利用内置过滤器,在网络、主机、服务和应用视图间快速切换,聚焦当前排查的层级。
  • 同时查看主机、虚拟机和数据存储与物理设备的关系,确保虚拟服务器上的问题不会被忽略。
组织地图中的分层视图

通过二层拓扑图,厘清网络设备连接关系

自下而上追踪的准确性取决于底层网络拓扑的质量。OpManager 基于您的种子路由器构建二层基础。

  • 借助受监控交换机上的交换机端口映射器附加组件,查看哪个设备连接到哪个交换机端口,以及 MAC 地址和端口详细信息。
  • 只需定义一次上行链路依赖关系,OpManager就会为您绘制依赖链,无需手动追踪也能看到中断影响。
  • 在数百台设备之间移动浏览,快速发现问题所在的分支。
第 2 层拓扑图

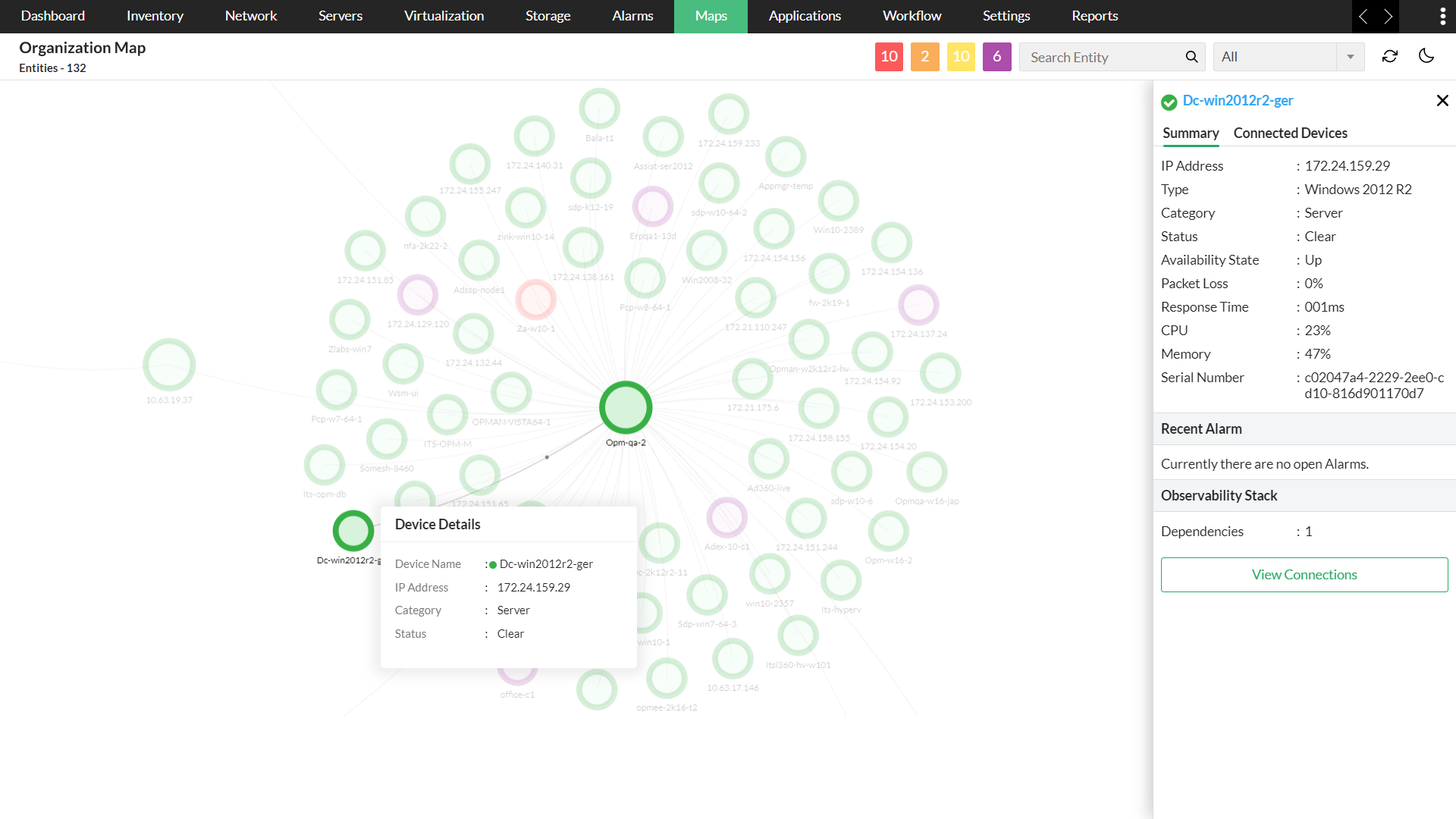

无需离开地图即可查看关键指标

告警只会告诉您出现了问题,却不会告诉您问题有多严重或应该查看哪里。OpManager让每个节点的状态和关键指标只需悬停即可查看,因此您无需打开其他页面就能快速评估事件。

  • 每个应用上的健康状态颜色可帮助您判断哪些需要优先关注。
  • 无需打开其他页面,即可查看任意节点的关键性能指标,从设备可用性到数据库和服务器健康状态一目了然。
  • 仅在需要触发自动化 L1 故障排查工作流或采取补救措施时,才打开设备快照页面,并可直接在那里操作。
组织地图中的关键指标

四个层级,一条依赖链

每个受监控实体都位于自己的层级中,并显示需要关注的数量,因此您可以自上而下了解组织的整体健康状况。

层级 包含内容 可用性
应用 业务应用和由 APM 监控的 Web 应用,即用户实际体验到的服务。应用
服务 数据库、Web 服务器以及 Tomcat、PostgreSQL、MySQL、Oracle 和 Java 等运行时环境,并按类型分组。 应用
主机 运行这些服务的物理和虚拟服务器,并将每台服务器与其承载的服务相关联。 OpManager 默认提供
网络 交换机、路由器、防火墙及其他连接主机的设备,是其他所有层级所依赖的基础。 OpManager 默认提供

不止于映射:将其连接到您的团队工作方式

企业级全局可视性

借助OpManager 企业版,可将远程站点(探针)的组织地图合并到一张中央地图中,从而统一查看分布式基础架构。

基于严重性的告警

组织地图中设备会以基于严重性的颜色编码显示“注意”“故障”和“严重”状态,帮助您筛选关键设备并确定优先级。

设备级洞察

查看实时设备状态和指标,如可用性、丢包率、响应时间、CPU 和内存。可从地图打开快照页面以进行调查和补救。

ServiceDesk Plus 集成

将设备、IP 地址、类别和关系同步到 ServiceDesk Plus(本地部署版和云版),以便从您的 ITSM 平台隔离故障。

团队为何选择 OpManager

为了更快地跨全栈追踪故障

双向追踪

可从应用或网络开始。同一张地图都能帮助您找到根本原因。

更快的 RCA

发现故障、跨层追踪依赖关系,并从设备快照开始补救。

自动化拓扑图

地图基于已发现的数据构建,并每六小时刷新一次。您也可以手动重新构建。

关于组织地图的常见问题


组织地图是对您的 IT 环境按层展示的可视化表示。在 OpManager 中,它以树状视图映射应用、服务、基础架构和网络设备之间的依赖关系,因此您可以跨层追踪问题。
第 2 层地图显示网络设备在数据链路层上的直接连接方式。组织地图则更进一步。它以第 2 层拓扑作为网络基础,并在其上叠加基础架构、服务和应用。
上游依赖关系是某个实体所依赖的组件,例如某个应用背后的服务、服务器和交换机。下游依赖关系是依赖它的组件,例如交换机故障时受影响的应用。在 OpManager 中,您可以从地图上的任意节点向任一方向展开。 (51 个词)
应用层和服务层。网络层和基础架构层地图在 OpManager 中默认可用。
地图会在 OpManager 初始安装后一小时首次构建,此后每六小时刷新一次。您也可以手动刷新。
借助 OpManager 企业版,每个远程站点的第 2 层地图都会合并到中央服务器上的一张中央组织地图中,为您提供所有位置的完整视图。
将鼠标悬停在设备上即可查看其监控的指标,例如可用性、丢包率、响应时间以及 CPU 和内存使用情况。点击设备可打开其快照页面,在那里您可以查看设备特定详细信息并采取补救措施,包括自动化工作流以启动 L1 故障排查。
设备按严重性(注意、故障、严重)进行颜色编码,因此您可以优先处理最严重的告警。阈值在“严重性设置”中设定。答案写在这里。
可以。OpManager 会将设备及其关系同步到 ServiceDesk Plus 本地部署版和云版,以便团队通过 ITSM 平台中的关系映射来隔离故障。

应用依赖关系图显示某个应用所依赖的服务、服务器和网络设备。在 OpManager 的组织地图中,这些依赖关系跨层显示,因此您可以看到某个应用依赖什么,以及哪些对象依赖某个指定设备。
