监视您的WAN

OpManager可以帮助您确保关键的分布式应用具有高的可用性,保证您的业务具有最优的使用体验。OpManager对您的WAN执行edge-edge的性能监视,帮助您确认网络达到SLA级别。

OpManager的WAN监视功能可以监视您所有的WAN链路的可用性、回路时间(RTT)和流量明细。我们提供详细的WAN性能操控版,您可以快速在操控版分析积弱的WAN可用性的根本原因。

内容

使用OpManager监视WAN需要满足什么条件?

OpManager主要依赖Cisco's IP-SLA技术来监视WAN,所以,要监视WAN需满足的条件就是,您的网络设备必须为Cisco路由器且其已启用了IPSLA代理。 OpManager使用SNMP来查询Cisco路由器,获取链路的性能数据。对IPSLA的熟悉程度不是一个必要的条件,您只需要告诉OpManager您想要监视那条链路, OpManager会为您提供一个直观的配置向导,帮助您配置所有的SLA参数来监视WAN的健康性。

OpManager是怎么监视WAN性能的?

OpManager周期性的轮询路由器,收集并存储数据。被监视的路由器在连接丢失、RTT和平均负荷阈值违反以及超时的情况下,会通过IPSLA陷阱发送触发的事件。 当发生这些故障时,OpManager会自动从常规工作模式转换到子模式,通过跳数追踪故障的根源, 这可以帮助您快速排除故障,了解问题的根源所在,最大限度的减少故障时间。

OpManager monitor the WAN performance

除了通过每一跳来对链路的智能监视之外,OpManager也支持对要监视的链路参数进行批量的配置。 您可以简单的一次配置所有的IPSLA参数,然后选择所有设备(目标IP)并应用这些参数。

在OpManager中如何配置WAN监视?

您可以在OpManager中批量配置连接来监视,当添加WAN监视器时,您可以选择多个连接,如目标IP地址,一次性为每个连接创建监视器。 直观的SLA操控版为您显示连接的可用性和您的WAN全部性能参数。

在OpManager中启用WAN监视的步骤:

1.配置Cisco路由器将陷阱发送到OpManager

配置OpManager作为SNMP服务器,接收来自路由器的陷阱,通过Telnet连接路由器,执行下面的命令:

snmp-server host <opmanager server IP> traps <host community string> rtr

实例:如果OpManager的主机地址为192.168.18.128,团体字符串为private,那么此命令内容为

snmp-server host <opmanager server IP> traps private rtr

2.添加一个WAN监视器

  • 在SNMP凭证部分,配置正确的设备读和写团体字符串
  • 网路页签的子标签下,选择IPSLA WAN
  • 点击设置标签,配置以下字段内容:

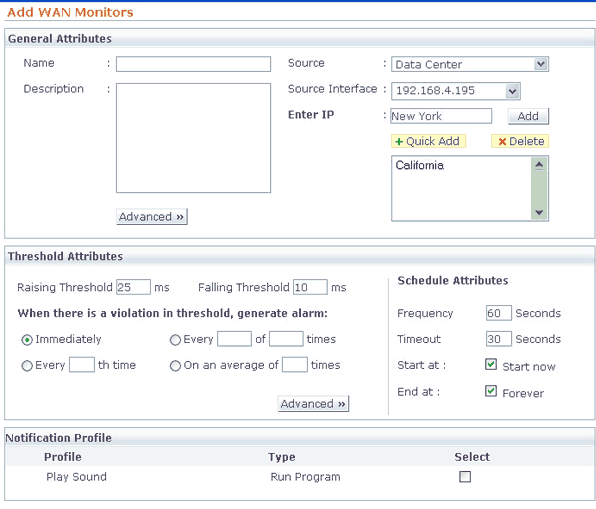

Add a WAN Monitor

  • 名称:设置您的WAN监视器名称。
  • 描述:输入与监视器相关的一段简短描述。
  • 源:选择您要监视连接的路由器。
  • 目的IP:添加连接的目的IP地址,在添加目的IP地址的时候,您可以批量选择目的IP地址,将它们添加到组。 点击目的IP地址列表框对应的搜索按钮,您可以选择特定的目的IP地址。您可以批量添加设备进行监视,或者您也可以将它们分到一个组下,以备将来使用。

[或]

如果您知道目的IP的地址,点击快速添加选项来一个一个的添加。

  • 选择源设备中可以连接到外部设备的接口地址。

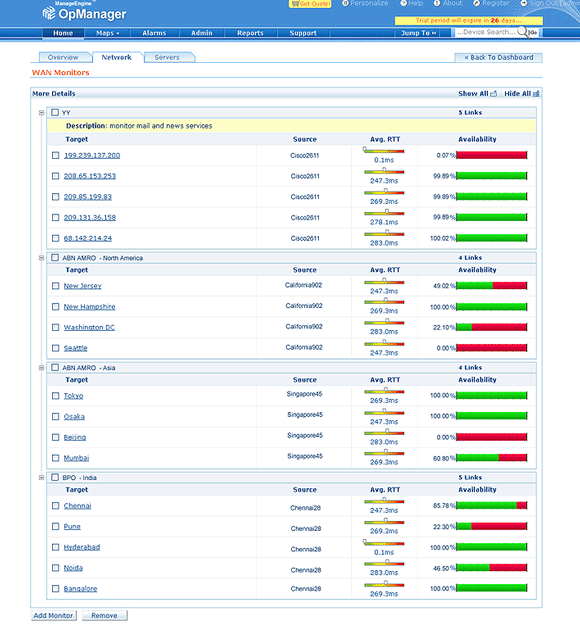

Monitor mail and news services

排除WAN故障的示例

您可以深入钻探报表,获取故障的真实所在。在网络标签下,查看WAN监视器的的图表。

让我们假设,在一个中心位置的数据中心,分别与各地的分支办公室连接,在中心与分支办公室之间只要存在任何的连接问题,都会造成业务上的巨大影响。

以上视图显示为在中心的路由器以及分支机构的目的设备,让我了解典型的WAN管理员如何分析故障的根源所在。

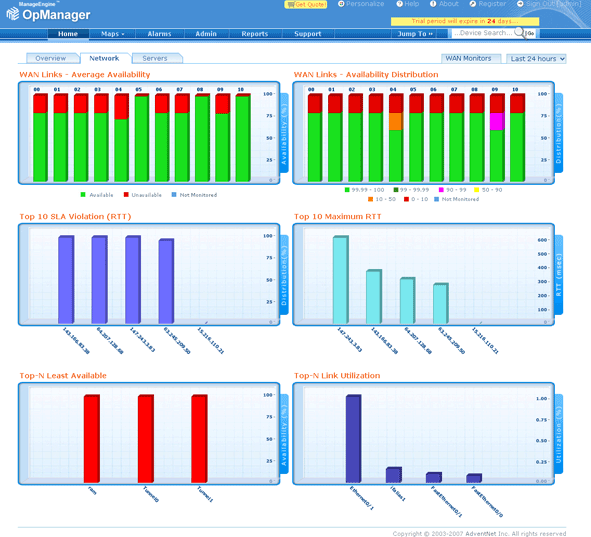

1. 操控版表示WAN的状态,它显示了相当一部分连接的宕机时间,点击平均可用性报表中表示宕机时间的部分,过去数天的可用性趋势可以通过选择时间段来查看。

Troubleshooting a WAN problem

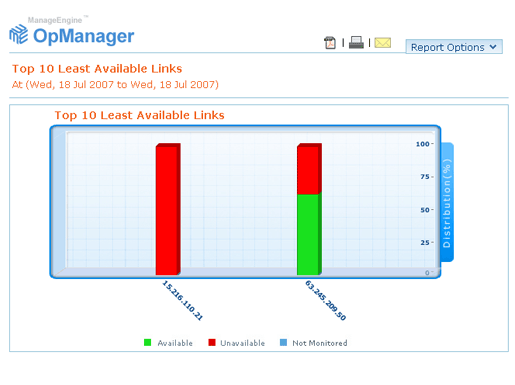

2. 这里显示了两个最小可用性的连接,表示不可用的百分比。

Indicating the percentage unavailability

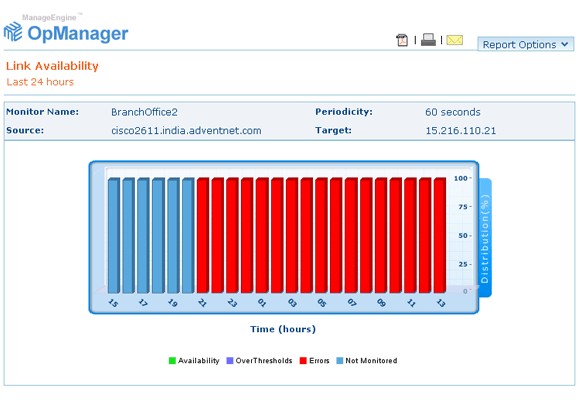

3. 连接过去24小时的可用性,点击连接查看问题是什么时候开始的。

Link concerned to see when the problem started

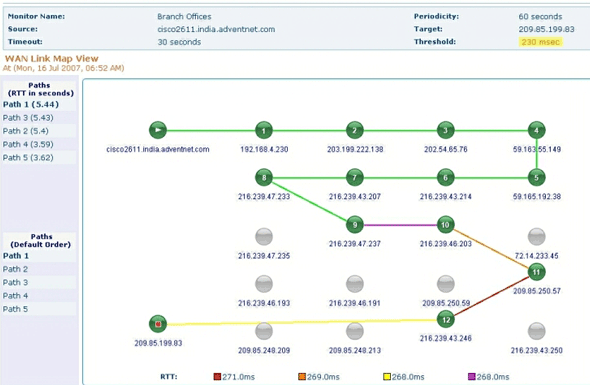

4. 点击特定的小时,查看跳图,这里显示了每一跳连接的健康性。您也可以选择其它路径,来查看此图表。

The Hop Graph shows the link health at each Hop

现在,管理员就知道了问题在什么地方,并及时的采取动作。如果您有什么问题,请联系我们
