制造业网络监控需应对产线设备毫秒级延迟、工业环网冗余、仓库AGV漫游及OT/IT融合安全等特殊挑战。本文基于OpManager实战经验，拆解PLC/CNC延迟基线监控、环网冗余验证、无线射频质量与漫游追踪、网络分段合规等核心能力，提供从车间到数据中心的全域监控方案，助力制造企业保障产线连续性和仓储效率。
制造业的网络环境与普通企业园区网截然不同。车间PLC、工业机器人、AGV小车、CNC数控机床通过工业以太网接入MES系统，仓库AGV依赖WiFi漫游完成跨区域调度，质检部门的视觉检测设备以毫秒级延迟向中央服务器传输高清图像。ManageEngine OpManager 作为专注企业网络监控的解决方案，支持从工业设备到无线网络的统一纳管。本文基于 OPM 在制造业场景的部署经验，拆解产线设备监控、工业网络可靠性、仓库无线漫游、OT/IT融合四大核心挑战，帮助制造企业建立从车间到数据中心的全域网络监控体系。
一、制造业网络的特殊性：为什么园区网方案不适用
制造业网络的核心特征是"OT（运营技术）与IT融合"，这决定了网络监控系统必须同时满足工业实时性和企业安全性两个看似矛盾的要求。
| 维度 | 企业园区网 | 制造业网络 |
|---|---|---|
| 设备类型 | 交换机、路由器、AP、PC | PLC、CNC、AGV、机器人、视觉检测、传感器 |
| 协议栈 | TCP/IP为主 | Profinet、EtherNet/IP、Modbus TCP、OPC UA |
| 延迟要求 | 秒级可接受 | 毫秒级（运动控制<1ms，视觉检测<10ms） |
| 可靠性要求 | 99.9% | 99.99%（产线停机每分钟损失数万元） |
| 网络拓扑 | 核心-汇聚-接入三层 | 环网冗余（MRP/ERPS）+ 总线型 |
| 无线场景 | 办公区覆盖 | 仓库AGV漫游、车间移动质检 |
制造业网络监控的关键不是"能不能通"，而是"延迟是否抖动""环网冗余是否生效""AGV漫游是否丢包"。OPM 通过SNMP v3采集工业交换机数据，同时通过API接口对接MES和SCADA系统，实现OT设备的网络层监控。
二、产线设备网络监控：PLC与CNC的延迟生命线
产线设备通常通过工业以太网交换机接入，PLC与上位机之间的通信延迟直接决定控制精度。OPM 对产线设备的网络监控聚焦三个维度：
链路延迟基线监控
OPM 通过ICMP和SNMP持续测量从核心交换机到各产线接入交换机的延迟和抖动。正常工况下，延迟应稳定在1-3ms，抖动<0.5ms。当延迟突增到10ms以上或抖动超过2ms时，预示链路存在拥塞或电磁干扰。
环网冗余状态验证
制造业普遍采用MRP（Media Redundancy Protocol）或ERPS（Ethernet Ring Protection Switching）环网拓扑，确保单点链路故障时50ms内切换。OPM 通过SNMP监控环网端口状态，验证主备链路切换是否生效。当环网状态从"闭合"变为"开环"时，系统立即触发告警，提示管理员检查链路故障。
接口错误率监控
工业环境电磁干扰强，网线接触不良或交换机端口老化会导致CRC错误、帧错误激增。OPM 监控每个接口的ifInErrors和ifOutErrors计数器，当错误率超过0.1%时触发告警。某汽车零部件工厂通过此项监控，提前发现了一台接入交换机的光模块老化问题，避免了批量PLC通信中断导致的产线停机。
三、仓库无线管理：AGV漫游的零丢包挑战
仓库是制造业无线网络的"高压场景"。AGV小车在货架间穿梭，需要持续与WMS（仓库管理系统）通信，每次跨AP切换时的漫游延迟必须<50ms，否则AGV会误判为"失联"而紧急制动。
OPM 的仓库无线监控能力覆盖：

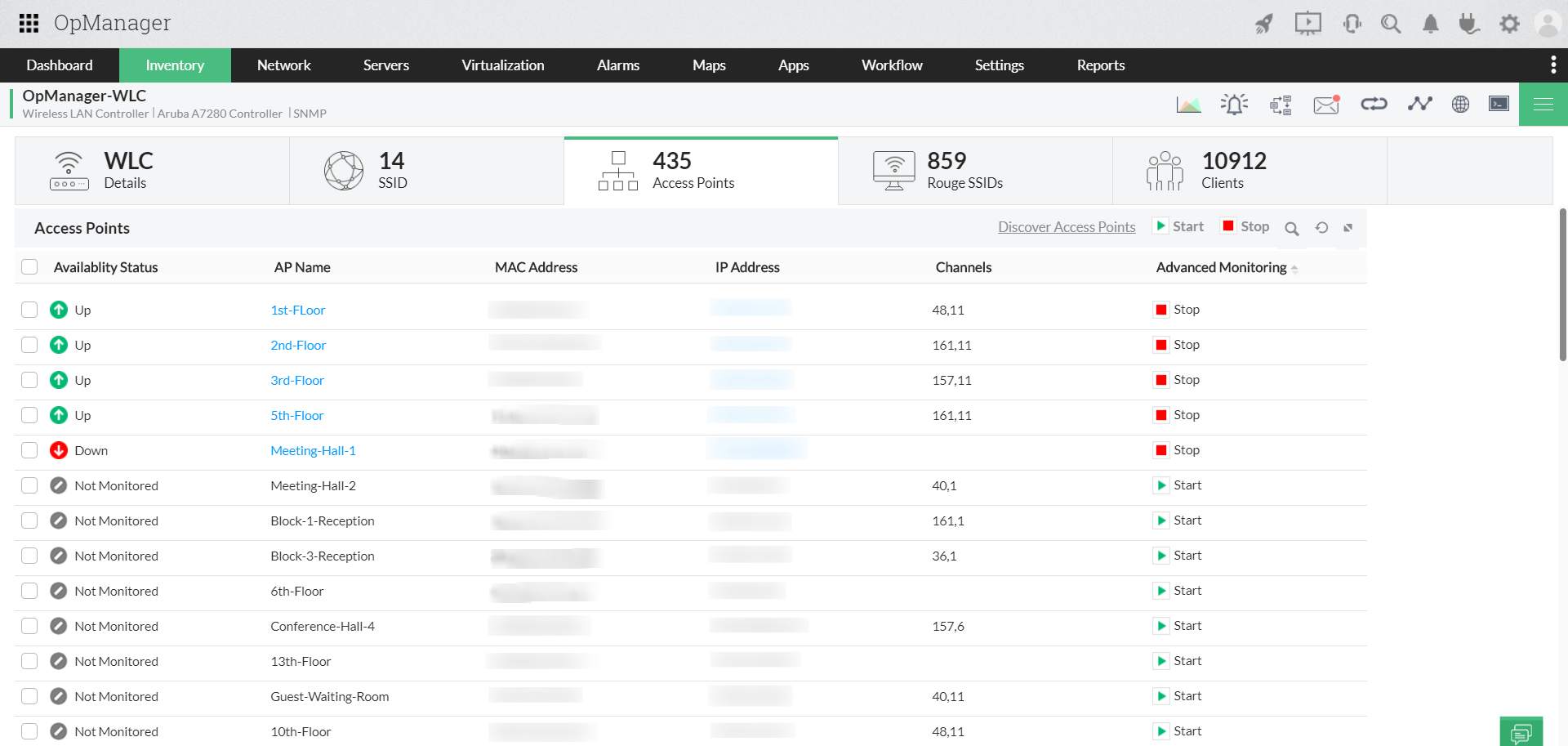

AP射频质量监控
OPM 通过SNMP采集AP的射频指标：信道利用率、噪声水平、关联终端数、重传率。当仓库AP的信道利用率持续超过70%时，预示同频干扰严重，需要调整信道规划或增加AP密度。某3C制造企业仓库在部署OPM后，通过射频热力图发现货架金属遮挡导致角落区域信号衰减到-75dBm，据此调整AP部署位置后AGV丢包率降低80%。
漫游事件追踪
OPM 配合无线控制器（WLC）的日志，追踪AGV的漫游事件：离开旧AP时间、关联新AP时间、漫游耗时。当漫游耗时超过100ms时，系统标记为"慢漫游"并触发优化建议。常见优化方向包括：调整漫游阈值（RSSI阈值）、启用802.11k/v/r快速漫游协议、优化AP部署间距。
终端关联健康度
OPM 监控每个AP关联的终端数量和信号强度分布。当单个AP关联终端数超过设计容量（通常30-40台）时，终端竞争信道导致延迟增加。某物流企业仓库在高峰期出现AGV调度延迟，OPM监控显示3台AP关联终端数超过50台，通过增加2台AP后问题消除。
四、OT/IT融合边界：网络监控的合规与安全
制造业的OT网络与IT网络传统上是物理隔离的，但随着MES、ERP、质量追溯系统的融合，OT/IT边界逐渐模糊。网络监控系统在跨越这个边界时必须满足安全合规要求。
监控边界设计
OPM 支持通过单向网闸或只读防火墙采集OT网络数据：SNMP v3只读社区字符串、只读Trap接收。确保即使监控系统被入侵，攻击者也无法通过监控通道向OT设备下发控制指令。
网络分段可视化
OPM 的拓扑图可以按OT区（产线）、IT区（办公）、DMZ区（MES/ERP接口）分层展示，直观呈现网络分段是否符合等保2.0的"分区分域"要求。当发现OT区设备与IT区设备存在直接路由时，系统自动标记为"合规风险"。
工业协议识别
OPM的流量分析模块可以识别工业协议流量（Profinet、EtherNet/IP、Modbus TCP）在总流量中的占比。当某产线突然出现大量非工业协议流量（如HTTP、SMB）时，提示可能存在IT设备误接入OT网络或网络安全事件。
- 即刻开始体验！免费下载安装并享30天全功能开放！
- 需要深入交流？预约产品专家一对一定制化演示！
- 获取报价？填写信息获取官方专属报价！
- 想了解更多？点击进入OpManager官网并查看更多内容！
- 倾向云版本？Site24*7云上一体化解决方案！
常见问题（FAQ）
- 制造业网络监控与园区网监控的核心差异是什么？
答：制造业网络的核心差异在于延迟敏感性和可靠性要求。产线控制（PLC/CNC）要求毫秒级延迟和抖动，且不能容忍单点故障导致的停机。园区网允许秒级延迟和分钟级恢复。OPM 通过环网冗余监控、接口错误率分析和延迟基线管理，满足制造业的高可靠性要求。
- OPM 如何监控工业交换机？
答：OPM 通过SNMP v3协议采集工业交换机的端口状态、流量、错误率、环网协议状态（MRP/ERPS）。主流工业交换机厂商（如西门子、赫斯曼、MOXA、华为）均支持标准SNMP MIB。对于私有MIB，OPM 的MIB浏览器支持自定义OID采集。
- AGV漫游丢包如何定位和优化？
答：OPM 通过无线控制器的日志追踪AGV漫游事件，识别漫游耗时>100ms的慢漫游。优化方向包括：调整AP部署间距（通常15-20米）、启用802.11k/v/r快速漫游、调整RSSI漫游阈值（建议-65dBm触发漫游）。OPM 的射频热力图帮助识别信号盲区。
- OT/IT融合场景下，网络监控如何保障安全性？
答：OPM 支持通过单向网闸或只读防火墙采集OT网络数据，使用SNMP v3只读社区字符串。拓扑图按OT/IT/DMZ分区展示，自动标记跨区直连路由为合规风险。流量分析模块识别工业协议占比，异常流量（如OT区出现HTTP流量）触发安全告警。
- 制造业网络监控的实施周期通常多长？
答：标准实施周期为2-4周：第1周完成网络发现和设备识别（重点是工业交换机和AP）；第2周配置监控模板和告警策略（延迟、错误率、环网状态）；第3周建立无线监控和漫游追踪；第4周完成OT/IT边界合规检查和报表配置。OPM 的Agentless架构无需在产线设备安装代理，大幅缩短实施周期。
优先行动项
| 优先级 | 行动项 | 预期效果 |
|---|---|---|
| P0 | 对产线工业交换机启用延迟基线监控和环网冗余状态监控 | 在链路故障导致产线停机前发现隐患 |
| P0 | 对仓库AP启用射频质量监控和AGV漫游事件追踪 | 将AGV漫游丢包率降低80%以上 |
| P1 | 建立OT/IT网络分段拓扑图，标识合规风险点 | 满足等保2.0分区分域要求 |
| P1 | 配置工业协议流量占比监控，识别非授权流量 | 提前发现OT网络的安全事件 |
| P2 | 建立产线网络可用性SLA报告（月度/季度） | 为网络运维团队提供量化绩效指标 |
