应用服务地图没人看？让依赖拓扑真正用起来
AI 摘要
应用服务地图没人看，问题通常不在地图本身，而在图上缺了三样东西：没有健康度——连线只是连线，看不出谁好谁坏；没有分层——几十个节点挤在一张平面图上，分不清用户、服务、中间件、数据库和网络设备；没有联动——告警在告警系统里，地图在地图页面里，两边对不上。本文给出三个改法——给节点叠实时健康度、把依赖关系按五层拆开、让告警在地图上点亮影响面，并把依赖拓扑接进日常巡检、故障定位、变更评估三个场景，让地图从「评审时截一次图」变成每天都要打开的工具。
答案先说：应用服务地图没人看，不是图没用，而是图上缺了三样东西——健康度、分层、联动。只有连线的地图回答不了「现在谁有问题」，平面堆叠的地图回答不了「出事会带上谁」，和告警对不上的地图更回答不了「这条告警影响多大」。三个问题不解，图自然没人看。
这篇给出三个改法：给节点叠上实时健康度状态色，把依赖关系按「用户 → 应用服务 → 中间件 → 数据库 → 网络设备」五层拆开，让每条告警在地图上点亮自己的影响面。再配一张「依赖拓扑三种日常用法」对照表，把地图接进巡检、定位、变更评估的日常动作里。
ManageEngine OpManager在这件事里的位置，是把拓扑从静态截图变成活数据：设备与链路的网络映射负责自动发现和更新连接关系，与应用监控插件打通后，服务与接口的健康度直接叠在地图节点上，告警触发时同步点亮关联链路。
核心要点
- 地图没人看的根因不是「画得不好」，而是缺健康度、缺分层、缺与告警的联动——三个都不补，图就只是评审素材。
- 改法一：节点状态色直接反映实时可用性，打开地图第一眼先看哪里变色，而不是先找图例。
- 改法二：依赖关系按「用户 → 应用服务 → 中间件 → 数据库 → 网络设备」五层拆开，每一层回答一类问题。
- 改法三：告警与地图联动，一条告警触发时在地图上点亮受影响的上游服务和下游链路，影响面一眼可见。
为什么地图总是没人看：三个断层
先说结论：应用服务地图被冷落，不是运维不爱看图，而是图回答不了运维要问的问题。断层有三个。第一，只有连线没有状态——图上每个节点都长一个样，好坏要靠点进去逐个查，那还不如直接看告警列表；第二，一张平面图堆几十个节点——用户请求、应用服务、数据库、交换机挤在一起，分不清谁依赖谁、谁影响谁；第三，和告警两张皮——告警在告警平台响，地图在地图页面挂着的还是上个月导出的快照。
三个断层对应的正是地图本该给出的三种判断：现在谁有问题（健康度）、出事会带上谁（分层依赖）、这条告警影响多大（联动）。缺了这三样，地图就只在架构评审和汇报 PPT 里出现一次，日常没人打开。
三个改法：给地图装上「判断」
改法一：节点叠实时健康度。连线回答的是「谁连着谁」，健康度回答的是「现在谁不对劲」。把每个节点的实时状态用色标直接画在地图上——绿的正常、黄的越限、红的失效，打开地图第一眼先扫颜色，异常节点自己会浮出来。这一步等于是把可用性监控的结果画到图上：地图和监控用同一份实时数据，而不是两套各说各话。

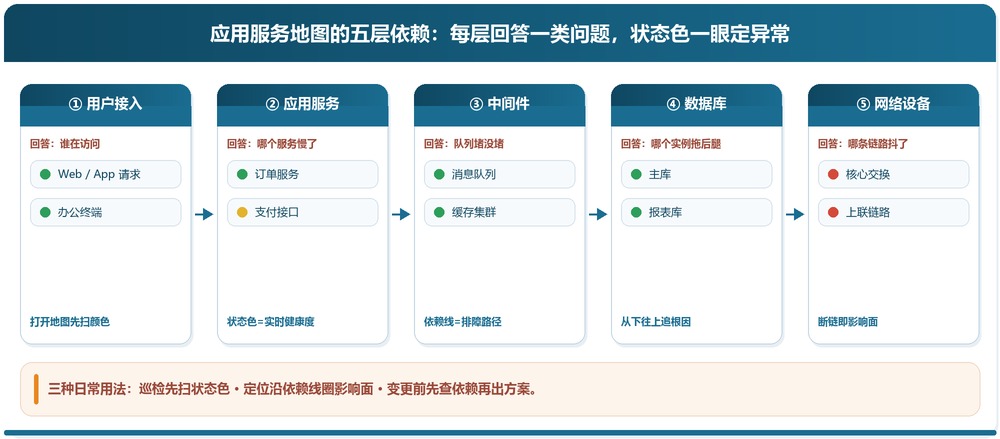

改法二：依赖关系按五层拆开。用户 → 应用服务 → 中间件 → 数据库 → 网络设备，一层一列。分层之后每层只回答一类问题：服务层看哪个接口慢了，中间件层看队列堵没堵，数据库层看哪个实例拖了后腿，网络层看哪条链路抖了。平面上找不到的「谁依赖谁」，分层图上一眼就能看到——排障时沿着依赖线从上往下走，比在海量告警里捞线索快得多。
改法三：告警与地图联动。一条告警触发时，地图自动定位到告警节点，同时点亮它的下游连接和上游服务。这样接警的人打开地图，看到的不只是「这台设备挂了」，而是「这台设备挂了会带走哪两个服务、影响哪条业务线」。影响面从图上看出来，比在群里挨个问快，也比事后复盘时补画准确。
把地图接进日常：三种用法对照
三个改法做完，地图就从「评审素材」变成了工具。下面这张表是它的三种日常用法，右列同样给一条可执行的验收动作——答不上来，说明这一格还没用起来。
| 日常场景 | 地图上做什么 | 一条可执行的验收动作 |
|---|---|---|
| 日常巡检 | 只看状态色异常的节点与其下游依赖，十秒扫一层 | 早班巡检先开地图再看告警列表：异常节点和告警能互相印证吗 |
| 故障定位 | 从变色节点沿依赖线找上下游，圈出影响面再动手 | 抽最近一次故障：影响面是看地图定的，还是靠嘴问出来的 |
| 变更评估 | 变更前查目标节点的依赖，列出会被波及的上游服务 | 下次变更单附一张依赖截图：受影响服务列全了吗 |
三行的共同点是「先看图、再做动作」：巡检先扫颜色再核对告警，定位先圈影响面再动手，变更前先查依赖再出方案。地图一旦接进这三个动作，更新和准确就有了日常校验——图错了马上会被发现，而不是等到出事那天。
分工边界：网络映射与应用服务地图各管一层
实务里最常见的混淆，是把设备级拓扑和服务级依赖当成同一张图。分工这样切：网络映射管设备与链路这一层——交换机、路由器、防火墙之间谁连着谁，靠自动发现保持更新；应用服务地图管服务这一层——一个业务请求会经过哪些服务、中间件和数据库，依赖关系从哪里来、断了会带走谁。两张图共享同一份监控数据，排障时从网络层一路穿到服务层，这才是全链路视角。
服务层的健康度和接口延迟，通常要靠应用监控能力补进来：应用侧发不上力，服务层节点在地图上就只剩一个名字。网络侧先把自己这层的连接关系维护准——设备增减、链路变更自动进图，服务层接入后地图才真正立得住。临近年底业务变更密集，大改之前先用依赖图过一遍影响面，是这个工具最划算的一笔回报。
参考来源
1. Google SRE《Monitoring Distributed Systems》（分布式系统监控中健康状态、依赖与告警联动的经典框架）
2. Google SRE Workbook「Managing Overload」章节（级联故障与依赖过载的处置原则，对依赖分层与影响面判断的直接依据）
说明：文中三个改法与三层用法为通用实践归纳，请结合自身架构与工具能力调整；产品能力以官方页面为准。
一句话总结：应用服务地图没人看，是因为它只画了连接、没给判断——叠上健康度、拆开五层依赖、接通告警联动，再把它按进巡检、定位、变更评估三个日常动作，图才能一直活下来。
