网络拓扑自动发现与根本原因分析：从可视化到智能诊断
AI 摘要
网络故障排查中，70% 的时间耗费在定位根因而非修复。本文基于 OpManager 实战，详解 CDP/LLDP 自动拓扑发现、告警关联与根因分析三层机制，并结合局域网扫描实战，展示如何将 MTTR 缩短 50% 以上，助力运维团队从被动排障迈向智能诊断。
网络故障排查是IT运维中最耗时的工作之一。IDC调研显示，企业网络故障的平均修复时间（MTTR）为2.8小时，其中70%的时间花在"定位故障源头"而非"修复故障"本身。当网络规模超过500台设备时，依赖人工经验排查故障的方式几乎失效——这正是网络拓扑自动发现和根本原因分析能力成为网络监控软件核心竞争力的原因。ManageEngine OpManager通过CDP/LLDP协议自动发现网络拓扑、结合告警关联引擎实现根因定位，帮助运维团队将MTTR缩短50%以上。
一、从手工绘图到自动拓扑：网络发现的演进
传统网络管理依赖运维人员手工绘制网络拓扑图，这种方式存在三个致命缺陷：时效性差（拓扑图更新滞后于实际变更）、准确性低（人工遗漏隐性连接）、不可维护（设备数量超过百台后绘图工作量指数级增长）。
OpManager的网络发现引擎提供了截然不同的方案。通过CDP（Cisco Discovery Protocol）和LLDP（Link Layer Discovery Protocol），OpManager能自动识别网络中所有设备的物理连接关系，实时构建Layer 2拓扑图。这一过程无需人工干预——只要设备开启了CDP/LLDP协议，OpManager就能在数分钟内完成全网拓扑扫描。
对于局域网管理场景，OpManager还支持通过内网IP扫描工具发现未配置CDP/LLDP的设备。管理员可设置IP范围进行批量扫描，结合SNMP查询自动识别设备型号、厂商和操作系统信息，将所有网络设备纳入统一管理。这一能力在《局域网管理软件选型与实战：从设备发现到故障闭环的全链路指南》中有详细阐述——网络发现是局域网管理工具的首要核心能力。
二、网络拓扑软件的核心价值：从"看见"到"看懂"
自动发现只是第一步，真正有价值的是将拓扑数据转化为运维决策依据。OpManager作为网络拓扑软件，其核心价值体现在三个层面：

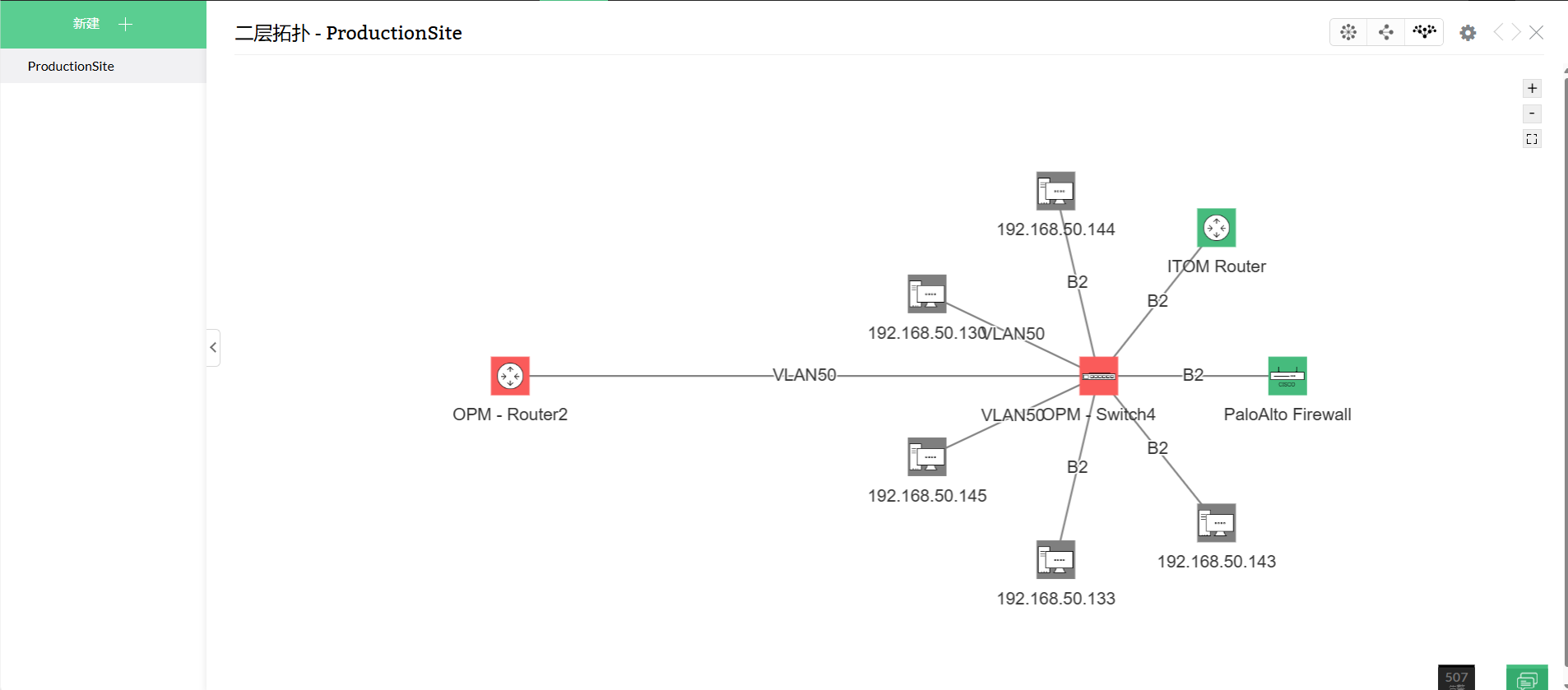

第一层：实时可视化。 OpManager自动生成网络拓扑图，以颜色编码标识设备健康状态——绿色正常、黄色告警、红色故障。运维人员一眼即可识别故障设备和受影响链路。拓扑图支持钻取操作，从全局视图逐层下钻到设备端口级别。
第二层：影响分析。 当核心交换机故障时，OpManager能基于拓扑关系自动计算受影响的下游设备清单，生成"影响范围报告"。这避免了运维团队在不知情的情况下花费时间排查下游设备的"虚假告警"。
第三层：变更追踪。 每次网络拓扑变化（新增设备、链路断开、配置变更）都会被记录，运维人员可以回溯任意时间点的拓扑状态，快速定位"什么时候、谁改了什么"。
网络图软件的价值不仅在于"画图"，更在于将拓扑数据与监控数据关联，形成动态的运维知识库。正如我们在《数据中心监控与3D机房可视化：从物理环境到网络拓扑的全维度管理》中指出的，拓扑可视化是数据中心监控四层体系中的关键一环。

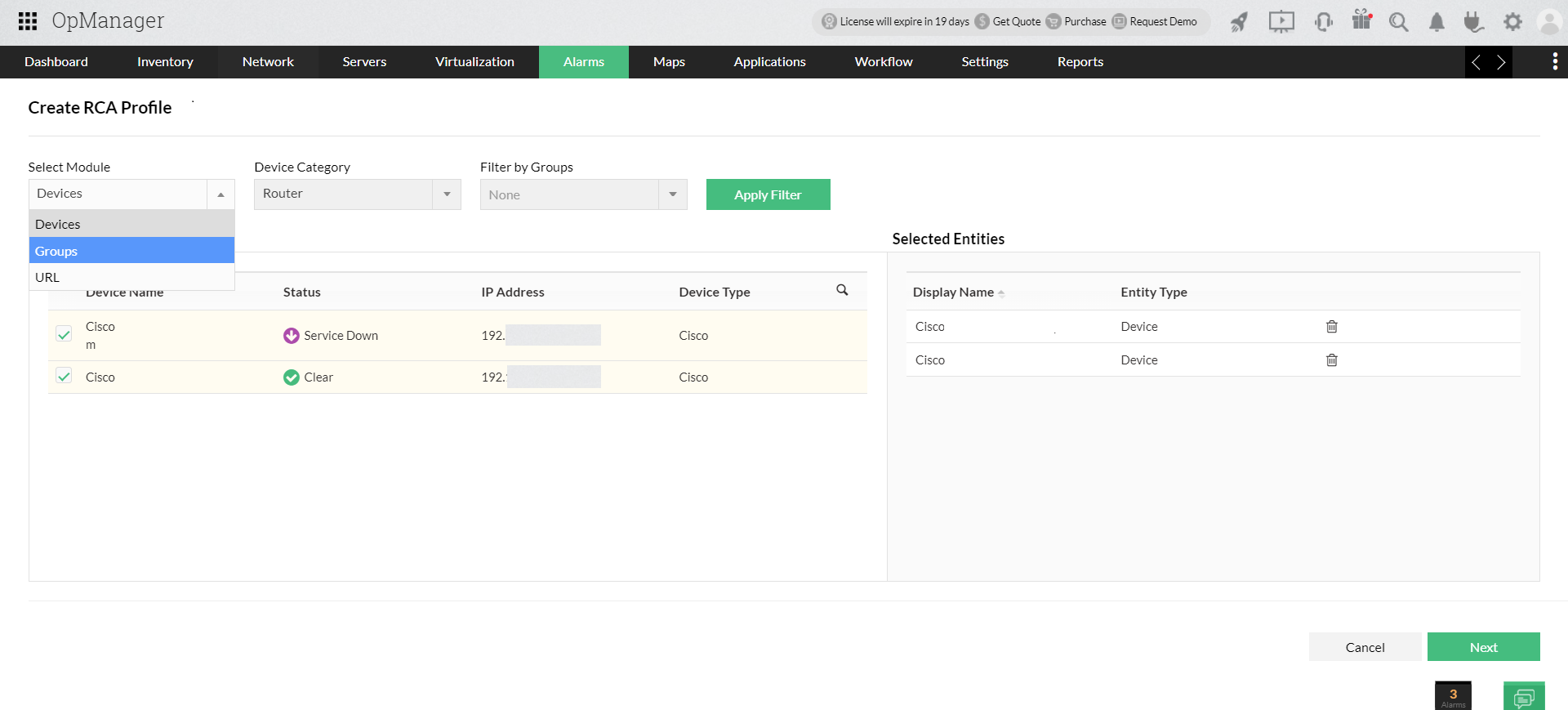

三、根本原因分析：从告警风暴到精准定位
当网络发生故障时，最典型的场景是"告警风暴"——核心交换机故障导致数十台下游设备同时告警，运维人员被海量告警淹没，无法快速识别真正的故障源头。
OpManager的根本原因分析（RCA）能力通过三层机制解决这一问题：
告警关联。 OpManager基于拓扑关系自动关联告警事件。当多台设备同时告警时，系统会根据拓扑层级识别"上游设备"和"下游设备"，将上游设备标记为"根因候选"，下游设备告警标记为"连带影响"。
告警抑制。 对于已识别为连带影响的告警，OpManager可自动执行抑制策略——不发送重复通知，但在告警详情中保留完整记录。这一机制可将告警噪音降低70%以上。
故障工作流。 对于确认的根因告警，OpManager可触发自动化工作流：创建工单、执行自愈脚本、通知相关人员。运维人员从"手动排查"升级为"系统自动定位+人工确认修复"。
网络修复的关键不在于修复速度，而在于定位速度。网络监视器提供的实时监控数据结合拓扑关联分析，是实现快速根因定位的基础。网络检查工具如Ping、Traceroute可作为补充手段验证故障链路。
四、局域网场景下的拓扑发现实战
在局域网管理中，拓扑发现面临特殊挑战：设备类型多样（交换机、路由器、服务器、打印机、IP摄像头）、物理位置分散、连接关系复杂。
OpManager的局域网扫描功能支持多维度设备发现：
| 发现方式 | 适用场景 | 优势 |
|---|---|---|
| CDP/LLDP发现 | 网络设备互联场景 | 精准识别物理连接 |
| IP范围扫描 | 全网设备清点 | 覆盖所有IP设备 |
| SNMP查询 | 设备详细信息采集 | 获取型号、版本、配置 |
| ARP表分析 | 二层连接关系补充 | 发现未开启CDP的设备 |
通过组合使用这些发现方式，OpManager能构建完整的局域网拓扑视图。对于局域网管理工具而言，拓扑发现的覆盖率和准确性直接决定了监控的有效性——未发现的设备就是监控盲区。
在某大型企业的实践中，部署OpManager后局域网设备发现覆盖率从72%提升至99%，拓扑图从每季度手动更新一次变为实时自动更新，网络故障平均定位时间从45分钟缩短至8分钟。
五、从可视化到智能诊断的未来
网络拓扑自动发现和根本原因分析正在向AI驱动演进。未来的网络管理系统将不仅能"发现"和"关联"，还能"预测"和"自愈"。OpManager已在AIOps方向持续投入，通过机器学习分析历史告警模式，实现异常预测和智能告警分类。
对于正在评估网络管理软件的企业，建议重点关注三个能力：自动拓扑发现覆盖率、告警关联准确率、根因定位自动化程度。这三个指标直接决定了网络监控系统的实战价值。
如需深入了解OpManager的拓扑发现和根因分析能力，欢迎访问产品页申请免费试用，或阅读我们的网络修复与网络测试工具实战指南。
- 即刻开始体验！免费下载安装并享30天全功能开放！
- 需要深入交流？预约产品专家一对一定制化演示！
- 获取报价？填写信息获取官方专属报价！
- 想了解更多？点击进入OpManager官网并查看更多内容！
- 倾向云版本？Site24*7云上一体化解决方案！
常见问题（FAQ）
- OpManager的拓扑发现支持哪些协议？
答：OpManager支持CDP（Cisco Discovery Protocol）、LLDP（Link Layer Discovery Protocol）两种主流邻居发现协议，同时支持通过ARP表分析和IP范围扫描补充发现未开启邻居协议的设备。
- 网络拓扑图多久自动更新一次？
答：OpManager默认每30分钟执行一次拓扑发现扫描，管理员可根据网络规模调整为5-60分钟。拓扑变更会实时触发更新，无需等待下一次扫描周期。
- 告警关联分析如何识别根因？
答：OpManager基于网络拓扑层级关系进行告警关联——当多台设备同时告警时，系统自动识别拓扑中的上游设备作为根因候选，下游设备告警标记为连带影响，并通过告警抑制减少噪音。
- OpManager能否发现非SNMP设备？
答：可以。OpManager支持通过Ping扫描和TCP端口探测发现非SNMP设备（如IP摄像头、网络打印机），虽然无法采集详细性能指标，但可以监控其在线状态和基本连通性。
- 局域网扫描会对网络性能造成影响吗？
答：不会。OpManager的扫描采用低优先级SNMP查询和轻量级Ping检测，单次扫描对网络带宽的占用极低。管理员可配置扫描时间窗口，避开业务高峰期。
