数据中心监控与3D机房可视化：从物理环境到网络拓扑的全维度管理
AI 摘要
数据中心监控需覆盖物理环境、设备硬件、网络链路与拓扑可视化四个层级。本文基于 OpManager 实战，详解 3D 机房可视化如何通过颜色编码实现机柜级故障定位，网络拓扑软件如何自动发现设备连接关系，帮助运维团队将故障定位时间缩短 60%，提前发现热点与容量瓶颈，实现从“看得见”到“管得好”的升级。
现代数据中心是企业IT的心脏，一次机房级故障可能导致全业务线停摆。然而，大多数企业的数据中心监控仍停留在"看温度+看CPU"的初级阶段，缺乏从物理环境到网络拓扑的全维度可视化能力。ManageEngine OpManager 提供了完整的数据中心监控解决方案，覆盖机房环境、服务器硬件、网络设备、链路状态四大层级，并通过3D机房可视化能力将复杂的基础设施转化为直观的可操作视图。本文基于OPM的实战部署经验，解析数据中心监控从"看得见"到"管得好"的落地路径。
一、数据中心监控的四个层级：你在哪一层
数据中心监控不是单一维度的技术，而是从物理到逻辑的四层叠加体系。很多团队只做到了前两层，后两层完全空白。
| 监控层级 | 监控对象 | 核心指标 | OPM能力 | 典型盲区 |
|---|---|---|---|---|
| L1 物理环境层 | 温湿度、UPS、空调、漏水、烟感 | 温度阈值、湿度范围、UPS负载、空调运行状态 | SNMP采集+Trap告警 | 漏水绳覆盖不全、UPS电池老化未监控 |
| L2 设备硬件层 | 服务器、交换机、存储、防火墙 | CPU温度、RAID状态、风扇转速、电源冗余 | 硬件监控+SNMP v3 | 存储控制器健康度、电源模块单点故障 |
| L3 网络链路层 | 链路利用率、端口状态、VLAN连通性 | 接口带宽、丢包率、错误包、链路抖动 | 网络设备监控+流量分析 | 跨设备链路关联、隐性丢包 |
| L4 拓扑可视化层 | 设备关系、业务路径、故障影响范围 | 拓扑自动发现、路径追踪、故障 blast radius | 3D机房+网络拓扑软件 | 拓扑图过时、无法反映实时状态 |
L1和L2解决"设备本身是否正常"的问题，L3解决"设备之间是否互通"的问题，L4解决"故障影响哪些业务"的问题。四层缺一不可——缺少L4的数据中心监控就像一张没有路标的地图，你知道每栋楼的位置，但不知道哪条路通、哪条路堵。
二、3D机房可视化：让数据中心"活"起来
传统的数据中心监控仪表盘以表格和折线图为主，运维人员需要在脑海中把枯燥的数字映射为机柜位置。3D机房可视化改变了这一模式——它按照实际机房布局构建三维模型，每个机柜、每台设备的状态直接以颜色编码呈现在三维场景中。
3D机房可视化的三个核心价值：
| 价值维度 | 传统仪表盘 | 3D机房可视化 | 运维收益 |
|---|---|---|---|
| 位置感知 | 需手动查找设备位置 | 机柜级精确定位，颜色即时反馈 | 故障定位时间缩短60% |
| 热点发现 | 逐台查看温度数据 | 热力图直观显示高温区域 | 提前发现制冷死角 |
| 容量规划 | Excel表格手动维护 | 机柜U位实时占用可视化 | 避免盲目扩容或空间浪费 |

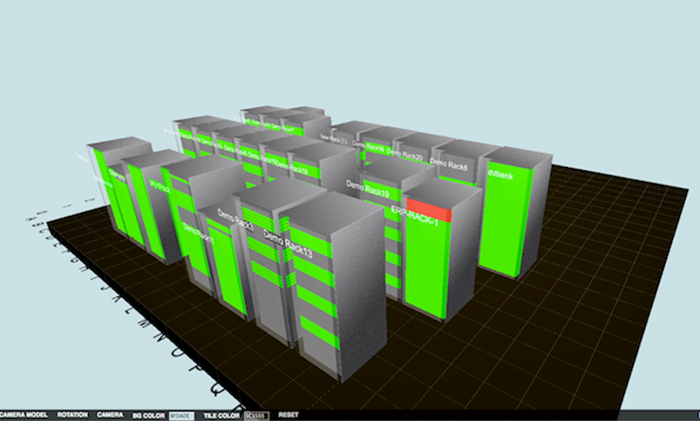

OPM的3D机房功能支持自定义机柜布局，通过颜色编码实时反映设备状态：绿色=正常、黄色=告警、红色=故障、灰色=离线。当某台核心交换机宕机时，运维人员无需翻看告警列表，直接在3D视图中看到哪个机柜的哪个U位变红——这种"所见即所得"的监控体验，正是「网络运维可视化三层论」中"物理层可视化"的核心实践。
关于「网络运维可视化三层论」的完整框架（物理层→逻辑层→业务层），可参考OPM《根本原因分析实战：从告警风暴到精准定位的四步闭环方法论》一文中的详细解析。
三、网络拓扑软件：从静态图到动态感知
网络拓扑软件是数据中心监控的另一块关键拼图。它解决的问题是：当网络中存在数百台设备、上千条链路时，如何让运维人员快速理解设备之间的连接关系和依赖路径。
拓扑自动发现 vs 手动维护：
| 对比维度 | 手动维护拓扑图 | OPM自动发现拓扑 |
|---|---|---|
| 更新频率 | 人工触发，季度/月度 | 设备变更即更新 |
| 准确率 | 依赖人工，60-70% | 协议级发现，95%+ |
| 覆盖深度 | 仅物理连接 | 物理连接+VLAN+依赖关系 |
| 故障影响分析 | 无法实时评估 | 自动计算 blast radius |
| 网络映射能力 | 无 | 支持L2/L3分层映射 |

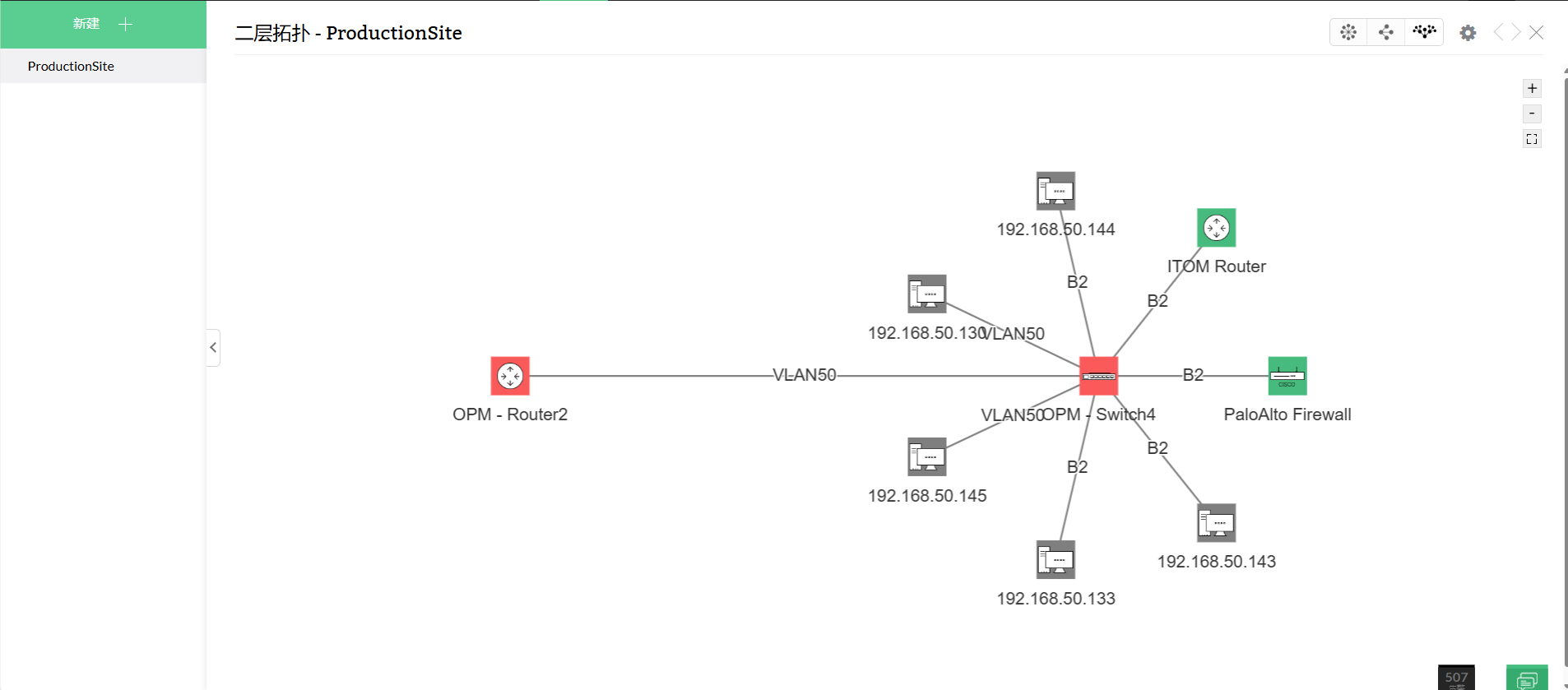

OPM通过CDP/LLDP/FDB等多协议自动发现设备间的连接关系，生成网络拓扑图。当一条核心链路中断时，拓扑图上该链路变红，同时所有受影响的下游设备会自动标记为"间接影响"状态——这种网络映射能力让运维人员无需逐台排查，就能立即知道"这次故障影响了哪些业务系统"。
四、网络图软件与网络可视化：数据中心的"上帝视角"
网络图软件和网络可视化是数据中心监控从"运维工具"升级为"管理平台"的关键。当CIO走进NOC（网络运营中心）时，他需要的不是一张满是数字的表格，而是一张能一眼看出"整个数据中心是否健康"的视图。
OPM网络可视化的三个层级：
| 可视化层级 | 呈现形式 | 目标受众 | 核心价值 |
|---|---|---|---|
| 设备级 | 设备面板图（面板灯/端口状态） | 网络工程师 | 精确到端口的实时状态 |
| 拓扑级 | L2/L3拓扑图+业务路径图 | 网络架构师 | 理解设备间依赖关系 |
| 全局级 | 3D机房+大屏仪表盘 | CIO/IT总监 | 一屏掌握数据中心全局健康度 |
在这三个层级中，全局级可视化的ROI最高——它将技术指标翻译为业务语言，让非技术决策者也能理解数据中心的运行状态。这也是为什么越来越多的企业要求网络监控软件必须具备大屏展示能力。
在实施全局可视化时，建议结合OPM的《企业网络管理系统选型：十大核心能力评估框架》中提到的可视化评估维度，确保平台支持自定义仪表盘和多角色视图。
五、落地路径与行动建议
P0（立即执行）
- 部署3D机房模型：按照实际机房布局创建3D可视化视图，覆盖全部机柜和核心设备
- 启用拓扑自动发现：通过CDP/LLDP协议自动发现设备连接关系，替代手动维护的拓扑图
P1（两周内）
- 建立热点预警机制：在3D视图中配置温度热力图，对高温区域设置预警阈值
- 绘制业务路径图：将关键业务系统（如ERP、OA）的网络路径标注在拓扑图上，实现故障影响即时评估
P2（一个月内）
- 部署NOC大屏：为IT部门配置全局可视化大屏，实时展示数据中心健康度
- 建立容量预测基线：基于6个月数据，为机柜U位、电力、制冷建立AI容量预测
- 即刻开始体验！免费下载安装并享30天全功能开放！
- 需要深入交流？预约产品专家一对一定制化演示！
- 获取报价？填写信息获取官方专属报价！
- 想了解更多？点击进入OpManager官网并查看更多内容！
- 倾向云版本？Site24*7云上一体化解决方案！
常见问题（FAQ）
- 3D机房可视化对硬件有什么要求？是否需要专用显卡？
答：OPM的3D机房功能基于WebGL渲染，无需专用显卡。现代浏览器（Chrome 90+、Edge 90+、Firefox 88+）均可流畅运行。建议监控端设备内存≥8GB，显示屏分辨率≥1920×1080以获得最佳体验。对于超过500台设备的大型机房，建议启用OPM分布式采集以减轻单节点渲染压力。
- 网络拓扑自动发现支持哪些协议？不支持CDP的设备怎么办？
答：OPM支持CDP（Cisco）、LLDP（行业标准）、FDB（MAC地址表）、ARP表四种发现协议。对于不支持CDP/LLDP的设备（如部分国产交换机），OPM会通过FDB和ARP表推断连接关系，准确率约85%。建议在网络设备配置中统一启用LLDP协议以获得最佳发现效果。
- 数据中心监控和普通的网络监控有什么区别？
答：数据中心监控强调"全维度"——不仅监控网络设备（交换机/路由器），还覆盖物理环境（温湿度/UPS/空调）、服务器硬件（RAID/电源/风扇）和链路状态（带宽/丢包/抖动）。普通网络监控通常只关注设备级指标，缺乏环境层和拓扑层的覆盖。OPM通过四层监控体系，将数据中心作为一个整体来管理。
- 已有其他温湿度监控系统，还需要OPM再做一遍吗？
答：不需要重复部署。OPM支持通过SNMP Trap或Modbus TCP接入现有环境监控系统的数据，将其整合到统一的数据中心监控视图中。这样温湿度数据可以与网络设备告警关联——例如当机房温度升高时，系统可以自动关联同区域网络设备的性能变化，判断是否因设备散热问题导致。
- 3D机房和网络拓扑是同一个功能吗？
答：不是。3D机房侧重于"物理位置可视化"——按照机柜实际布局展示设备位置和状态；网络拓扑侧重于"逻辑连接可视化"——展示设备之间的链路关系和依赖路径。两者互补：3D机房告诉你"哪台设备出了问题、在哪个机柜"，网络拓扑告诉你"这个问题影响了哪些下游设备"。建议同时启用两个视图以获得完整的数据中心可视化能力。
