交换机管理实战：核心/汇聚/接入三层交换机的统一监控与故障排查

交换机是企业网络中数量最多、故障影响面最广的设备类型。在一个500人规模的企业中，核心交换机可能只有2-4台，但汇聚层交换机有10-20台，接入层交换机可能有50-100台。核心交换机故障影响全网，接入层交换机故障影响单个部门——但后者的数量是前者的20-50倍。这意味着，交换机管理不是“管好核心就行”，而是需要一个覆盖核心→汇聚→接入三层架构的统一交换机管理软件。

然而，很多企业的交换机管理存在严重碎片化：核心交换机用厂商自带工具（如Cisco Prime），汇聚层用另一套脚本，接入层基本不监控。这种“分层异构”的管理模式，导致故障排查时需要在多个工具之间切换，无法快速判断“是核心层问题还是接入层问题”。

本文将基于ManageEngine OpManager的交换机管理能力，提供一套覆盖三层交换机架构的统一监控与故障排查方法论。



三层交换机架构的监控差异

核心、汇聚、接入三层交换机的监控重点完全不同：

核心交换机需要最高频的监控和最严格的告警阈值——因为核心故障意味着全网瘫痪。汇聚层需要关注区域间的流量模式，识别“某楼层突然向其他楼层大量发送数据”的异常。接入层虽然单台影响小，但数量大，需要批量监控和自动化管理。

统一交换机管理的五大核心能力

OpManager作为统一的交换机管理软件，提供覆盖三层架构的完整能力：

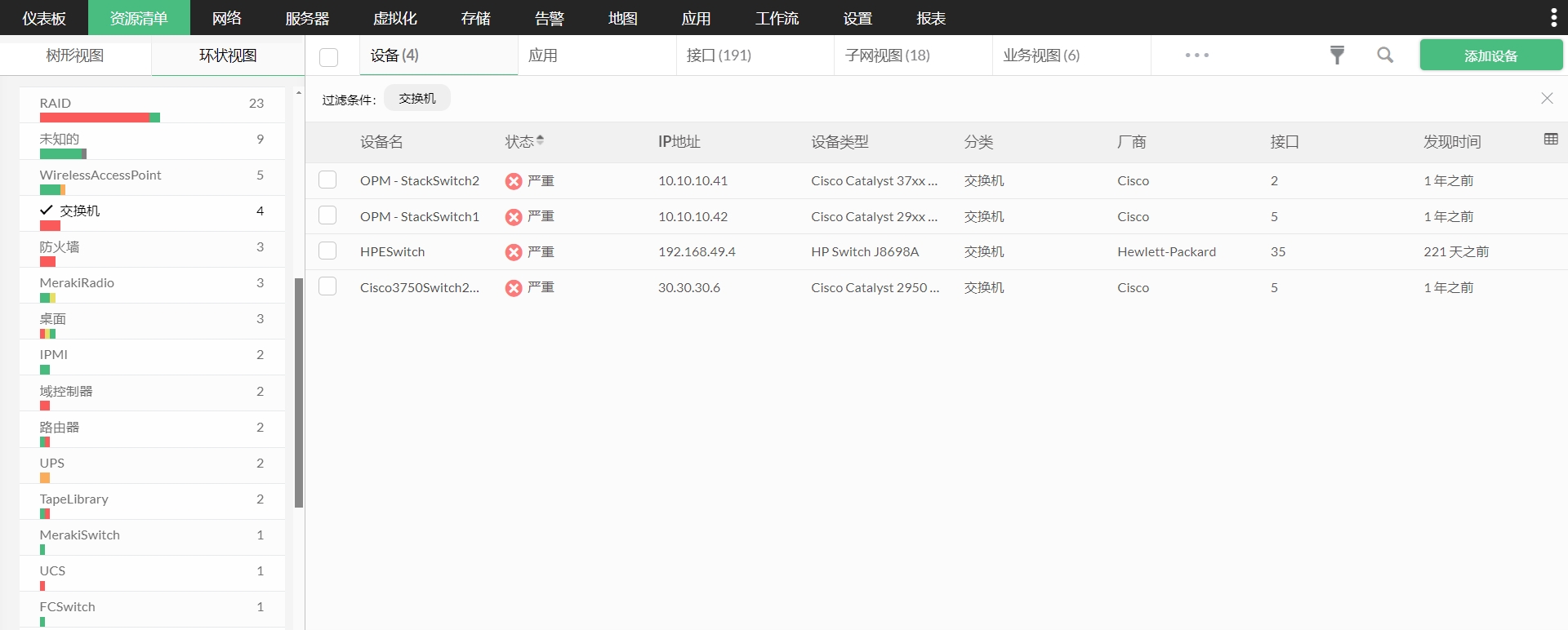

能力一：自动发现与拓扑分层。 OpManager自动发现网络中的交换机，并基于CDP/LLDP邻居信息识别其在三层架构中的角色（核心/汇聚/接入）。在拓扑视图中，三层交换机以不同颜色或图标区分，运维人员可以一键筛选“只看核心层”或“只看接入层”。关于网络发现的自动识别机制，可参考此前发布的《网络发现与自动扫描：从手动资产清单到实时拓扑识别的进阶路径》一文中对设备识别与分类的详细说明。

能力二：分层告警与关联分析。 当接入层交换机告警“端口Down”时，OpManager会自动关联检查上联的汇聚层交换机端口状态。如果汇聚层端口也Down，告警级别从“接入层故障”升级为“汇聚层链路故障”，避免运维人员跑到接入层交换机现场才发现是汇聚层问题。这种“告警关联向上追溯”的能力，是分散管理工具无法实现的。

能力三：配置批量管理与合规审计。 接入层交换机数量庞大，逐台配置不现实。OpManager支持将配置模板批量推送到多台交换机，例如：一次性为所有接入层交换机配置相同的VLAN、端口安全策略、PoE功率上限。配置完成后，自动执行合规审计，检查是否有交换机偏离标准模板。关于配置批量推送与合规审计的自动化方法，可参考此前发布的《网络自动化运维：从手动配置到智能巡检的升级路径》一文中对配置漂移检测和批量变更的详细设计。

能力四：PoE供电监控（接入层特有）。 对于支持PoE的接入层交换机，OpManager可以监控每个端口的PoE功率消耗、供电状态、PD（受电设备）类型。当IP电话或无线AP因供电不足而重启时，PoE功率监控可以帮助快速定位问题。这是交换机管理软件中经常被忽略但非常重要的能力。

能力五：流量模式与异常检测。 OpManager通过NetFlow/sFlow/IPFIX采集交换机流量数据，识别异常流量模式。例如：接入层某个端口突然出现大量向外的异常流量——可能是内部主机被感染后参与DDoS攻击或数据外泄。关于流量分析的深度方法，可参考此前发布的《网络设备性能管理进阶 — 从SNMP被动轮询到主动智能监控的关键跨越》一文中对从SNMP被动轮询到主动智能监控的升级路径。

交换机故障排查的三层速查法

当网络出现故障时，按以下顺序排查可以快速缩小范围：

第一步：核心层检查（30秒内）。 查看核心交换机CPU/内存、路由表稳定性、上联ISP链路状态。如果核心正常，问题在下游；如果核心异常，立即处理核心问题。

第二步：汇聚层检查（1分钟内）。 查看故障区域对应的汇聚交换机状态，检查上下联链路、VLAN接口状态、ACL日志。如果汇聚层正常，问题在接入层。

第三步：接入层检查（3分钟内）。 查看具体接入交换机的端口状态、PoE供电、终端MAC地址表、广播包比例。通过OpManager的3D机房视图（如已部署），可以快速定位故障交换机的物理位置，减少现场排查时间。关于3D机房可视化在物理故障定位中的应用，可参考此前发布的《3D机房可视化》一文中对机柜级物理映射的详细说明。

交换机管理软件选型的关键评估点

选择交换机管理软件时，除了通用的网络管理能力，还应重点评估以下交换机专属能力：

结语

交换机是网络中数量最多、故障类型最繁杂的设备。ManageEngine OpManager通过统一的交换机管理软件，将核心层的高速转发监控、汇聚层的区域流量分析、接入层的端口与PoE管理纳入同一平台，配合自动发现、分层告警、配置批量管理和流量分析，实现从“分散管理”到“统一管控”的升级。让每一台交换机——无论是核心的万兆核心还是接入的百兆边缘——都在统一的视图中被看见、被管理。

互动话题

你的企业是否也经历过因网络中断导致的重大损失？你是如何从被动救火转向主动预防的？欢迎分享你的故事。

想亲身体验OpManager如何引领智能运维新纪元？它支持30天免费试用（全功能开放），现有用户更新到最新版本即可使用；还能预约1对1演示，看看如何为你的企业构建智能网络监控体系～

• 即刻开始体验！免费下载安装并享30天全功能开放！
• 需要深入交流？预约产品专家一对一定制化演示！
• 获取报价？填写信息获取官方专属报价！
• 想了解更多？点击进入OpManager官网并查看更多内容！
• 倾向云版本？Site24*7云上一体化解决方案！

常见问题（FAQs）

1. 核心/汇聚/接入三层交换机监控有什么不同？

   答：核心层关注转发性能和路由稳定性（高频监控、严格阈值），汇聚层关注区域间流量和策略执行，接入层关注端口状态、PoE供电和终端接入。三层监控指标、频率和告警策略完全不同，需要交换机管理软件支持分层视图和差异化策略。

2. OpManager支持哪些厂商的交换机？

   答：支持Cisco、华为、H3C、Aruba、Juniper、Arista、Extreme等主流厂商的企业级交换机。通过SNMP标准MIB和厂商私有MIB实现深度监控，包括端口状态、VLAN、PoE、链路聚合、STP状态等专属指标。

3. 接入层交换机数量太多，如何批量管理？

   答：OpManager支持配置模板批量推送——将标准配置（VLAN、端口安全、PoE策略）一次性推送到多台接入交换机。同时支持配置合规审计，自动扫描偏离标准模板的设备并生成整改建议。

4. 交换机配置变更如何防止配置漂移？

   答：OpManager的配置管理功能自动备份所有交换机配置，保留历史版本。每次配置变更自动记录差异（Diff），并基于预设合规规则扫描偏离标准模板的配置。发现漂移时自动告警并生成回滚建议。关于配置管理的详细方法，可参考此前发布的《网络自动化运维》中的配置漂移检测章节。

5. 统一交换机管理软件与厂商自带工具（如Cisco Prime）相比有什么优势？

   答：厂商工具通常只支持自家设备，且功能深度与厂商绑定。统一交换机管理软件（如OpManager）支持多厂商设备在同一平台管理，提供跨厂商的分层拓扑、统一告警和批量配置，避免“每个厂商一套工具”的碎片化问题。
