3D机房可视化：从平面拓扑到立体空间感知的网络运维革命

当运维团队打开网络拓扑图时，他们看到的是什么？一堆由线条连接的圆形图标——每个圆代表一台设备，线条代表链路关系。这种平面拓扑图在过去十年是网络管理的标准视图，但在2026年的今天，它已经不够用了。Gartner在2025年基础设施可视化报告中指出，超过55%的企业数据中心运维团队表示，平面拓扑图无法帮助他们快速定位物理层面的故障（如机柜过热、电源模块位置、光纤走向），而具备3D机房可视化能力的团队，平均故障定位时间缩短了40%。

这正是ManageEngine OpManager推出3D机房视图能力的核心原因——让运维人员从“看设备关系”进化到“看物理空间”。本文将解析3D机房可视化如何从“锦上添花”的可选功能，变成数据中心网络运维的“刚需”。



平面拓扑的三重局限：为什么网络可视化需要升维

传统网络拓扑软件的核心是“逻辑视图”——它告诉你路由器A连接到交换机B，但不告诉你路由器A在3号机柜第5层，而交换机B在7号机柜第12层。当故障发生时，这种信息缺失会导致严重的时间浪费：

局限一：物理位置与逻辑拓扑脱节。当监控系统告警“核心交换机CPU 95%”时，平面拓扑图只能显示设备名称，但运维人员需要知道的是——这台交换机在哪个机房、哪排机柜、哪个U位。尤其是在多机房、多楼层部署的场景下，“找设备”本身就可能消耗10-15分钟。

局限二：无法呈现空间关联故障。机柜局部过热、UPS电源故障、空调停机——这些物理环境问题往往同时影响机柜内的多台设备。平面拓扑图无法呈现“同一机柜内的设备群”这一空间关联，导致运维人员将关联故障误判为独立事件，逐个排查而非一次性处理。

局限三：非网络设备无法纳入拓扑。服务器、存储阵列、KVM、PDU、UPS——这些设备在网络拓扑图中通常不被显示，但它们的故障直接影响网络可用性。3D机房视图可以将所有IT资产统一纳入可视化空间，打破“网络设备”与“非网络设备”的视图割裂。

关于网络拓扑图的基础选型方法论，可参考此前发布的《网络运维可视化三层论》一文中对“动态拓扑发现层”的详细解析——3D机房可视化是三层论中“物理视图层”的深度延伸。

3D机房可视化的三大核心能力

 OpManager的3D机房可视化不是简单的“3D模型展示”，而是与监控数据实时联动的立体运维空间。其核心能力体现在三个维度：

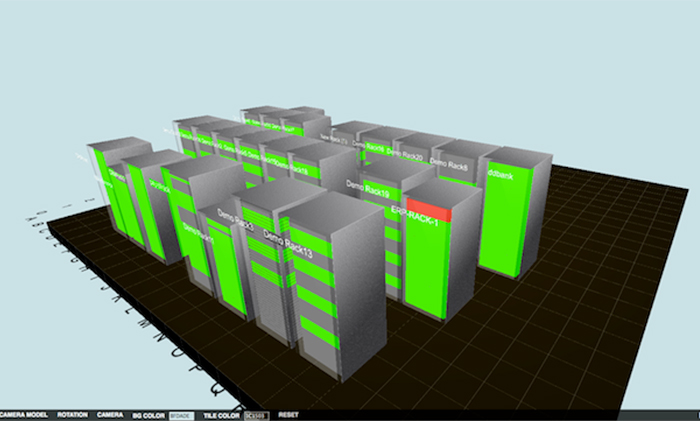

维度一：机柜级物理映射。OpManager支持将网络设备、服务器、存储等资产按照实际机房布局进行3D建模。运维团队可以按楼层→机房→机柜→U位的层级 drill-down，每台设备在3D空间中的位置与其物理位置完全一致。点击任意设备，实时显示CPU、内存、接口流量、温度等关键指标——无需切换页面，空间与数据在同一视图中融合。

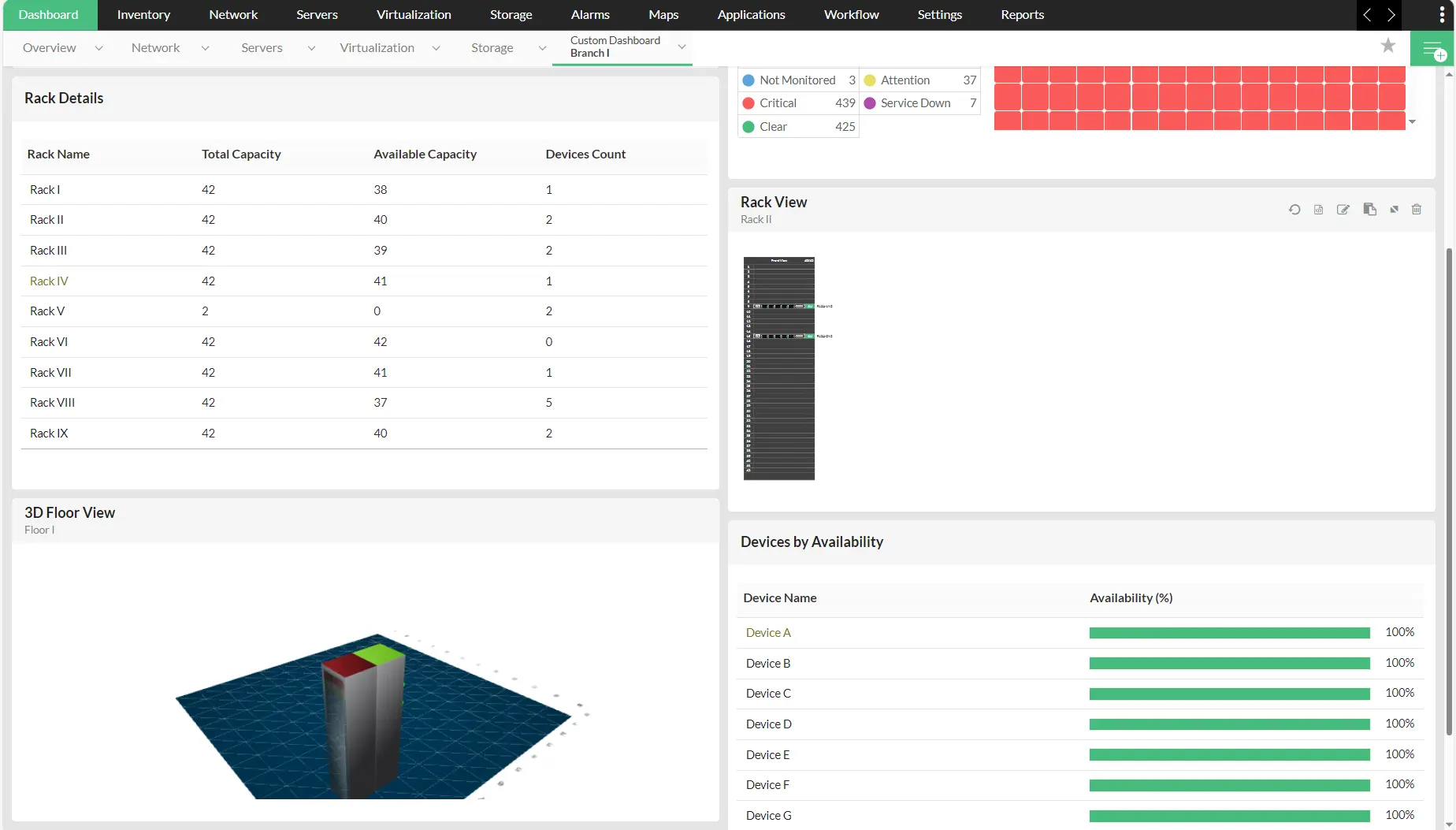

维度二：热力图与空间关联分析。当机柜内温度传感器告警时，3D视图会在对应机柜区域以红色高亮显示，同时自动关联该机柜内的所有设备状态。运维人员可以立即判断“是这台设备导致机柜过热，还是机柜空调故障导致所有设备温度升高”。这种“空间+状态”的关联分析，在平面拓扑中完全无法实现。

维度三：链路走线与光纤可视化。3D机房视图不仅展示设备，还展示设备之间的物理链路走向。光纤从哪台设备的哪个端口出发，经过哪个配线架，到达哪台设备的哪个端口——在3D视图中以可视化管线呈现。当光纤被意外拔断或标签脱落时，运维人员可以沿着3D管线快速定位故障点，而非在混乱的线缆中寻找。

在数据中心场景下，3D机房可视化与网络性能监控的结合尤为关键。关于数据中心网络监控的完整指标体系，可参考此前发布的《数据中心网络监控实战》一文中对服务器、存储与网络链路一体化监控的架构设计。

3D机房可视化与可视化三层论的融合

3D机房可视化不是独立功能，而是「网络可视化三层论」中第二层“物理视图层”的深度实现：

当告警触发时，运维团队可以从第三层（业务链路）快速定位受影响业务，下钻到第二层（3D机房）查看故障设备的物理位置，再切换到第一层（动态拓扑）分析故障的传播路径。三层联动，形成从“业务影响→物理位置→逻辑关系”的完整诊断链。

部署建议：从2D到3D的渐进路径

对于计划引入3D机房可视化的企业，建议分三阶段建设：

第一阶段：资产数字化（1-2周）。将现有资产清单导入OpManager，建立“设备→机柜→机房→楼层”的层级关系。即使没有3D模型，先建立空间关联数据也是后续可视化的基础。

第二阶段：3D建模与映射（2-4周）。使用OpManager的3D机房建模工具，导入机房CAD图纸或手动绘制机柜布局，将设备与3D空间绑定。此阶段的目标是“看得见”——在3D视图中看到设备位置和实时状态。

第三阶段：告警联动与智能运维（1-2个月）。配置3D视图与告警系统的联动规则——当设备告警时，3D视图自动聚焦到对应机柜并以颜色编码显示告警级别。结合此前发布的《网络运维报表自动化》一文中提到的多受众报告分发能力，3D机房视图还可以作为高管汇报的直观展示素材。

结语

3D机房可视化不是“炫技”——在拥有数百台设备、数十个机柜的数据中心中，运维团队每天面对的是“找设备、查链路、定位故障”的重复劳动。OpManager的3D机房视图将物理空间与监控数据融合，让运维人员从“在拓扑图中找名字”进化到“在立体空间中看状态”。这是网络可视化从平面到立体的必然进化，也是数据中心运维效率提升的下一个拐点。

互动话题

你的企业是否也经历过因网络中断导致的重大损失？你是如何从被动救火转向主动预防的？欢迎分享你的故事。

想亲身体验OpManager如何引领智能运维新纪元？它支持30天免费试用（全功能开放），现有用户更新到最新版本即可使用；还能预约1对1演示，看看如何为你的企业构建智能网络监控体系～

• 即刻开始体验！免费下载安装并享30天全功能开放！
• 需要深入交流？预约产品专家一对一定制化演示！
• 获取报价？填写信息获取官方专属报价！
• 想了解更多？点击进入OpManager官网并查看更多内容！
• 倾向云版本？Site24*7云上一体化解决方案！

常见问题（FAQs）

1. 3D机房可视化与平面拓扑图有什么区别？

   答：平面拓扑图展示设备之间的逻辑连接关系（谁连向谁），3D机房可视化展示设备在物理空间中的位置（在哪台机柜、哪个U位）以及实时状态。平面拓扑适合分析网络路径，3D机房适合定位物理故障和规划空间容量。两者互补，而非替代。

2. 3D机房建模需要投入大量人力吗？

   答：OpManager支持导入现有CAD图纸自动建模，也支持手动拖拽式布局。对于新建机房，建议在部署阶段同步完成3D建模；对于存量机房，分批次导入（先核心机柜，再边缘机柜）即可。通常一个标准机房（20-30机柜）的建模工作可在1-2天内完成。

3. 3D机房视图支持哪些设备类型？

   答：支持所有OpManager能够监控的设备类型，包括路由器、交换机、防火墙、服务器、存储阵列、PDU、UPS、KVM等。非智能设备（如PDU、配线架）可以手动添加并在3D视图中显示，用于完整呈现机房空间布局。

4. 3D视图会影响监控系统性能吗？

   答：3D可视化仅在前端渲染，不影响后端监控数据采集性能。OpManager采用WebGL技术实现3D渲染，对客户端的要求是支持现代浏览器的电脑即可，无需专业显卡。

5. 如何将3D机房与现有告警系统联动？

   答：在OpManager中配置告警动作规则，当设备触发告警时，自动在3D视图中聚焦到对应机柜并以颜色编码（红色=严重、黄色=警告）高亮显示。运维人员点击告警通知即可直接跳转到3D视图中的故障设备位置。
