通过NetFlow Analyzer监控Cisco AVC

如今,在HTTP上传递的应用程序数(业务应用程序和其他应用程序)增大。许多应用程序使用通过RTP传递的动态端口(例如,EXchange、语音和视频)。这让它们无法通过查看端口号来识别。此外,有些应用程序将自己假扮成HTTP,因为它们不想被监测到。因此,通过检查众所周知的端口不再足以识别应用程序。对网络中的应用程序可见性的需求不断增长,NetFlow依赖于端口和协议进行应用程序分类并不足以获得他们所需的可见性。

为了弥补这一差距,思科想出了Cisco AVC(应用程序可见性和控制)技术,它提供应用程序级的分类,监控应用程序性能以帮助IT团队获取所需的网络流量可见性并优化现在受到NetFlow Analyzer支持的业务关键型应用程序。

通过Cisco AVC监控可在NetFlow Analyzer中生成的不同报表:

Cisco AVC的好处包括:

  • 更深入了解第7层应用程序流量和控制
  • 改进业务关键型应用程序性能
  • 更快排除故障和更少网络中断
  • 有助于改进最终用户的应用程序用户体验
  • 降低网络运营成本

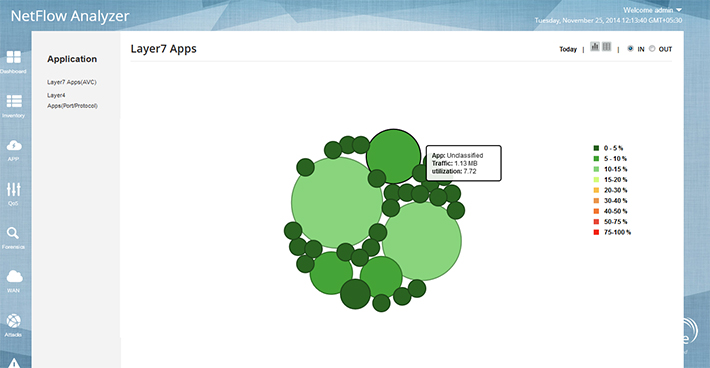

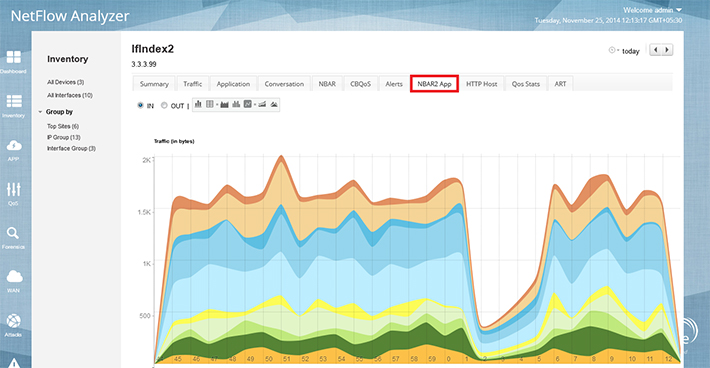

NBAR2应用程序报表

NetFlow Analyzer现在支持Cisco NBAR2,以便实时分析和分类应用程序流量。通过NBAR(基于网络的应用程序识别)可深入了解第7层应用程序流量,它默认包含超过1,000个应用程序。NBAR2报表显示使用NBAR2识别的应用程序列表及其流量详细信息,以及特定应用程序的流量在网络总流量中的占比。这有助于确保有效地利用网络带宽。通过了解这一点,可以设置好QoS标准。

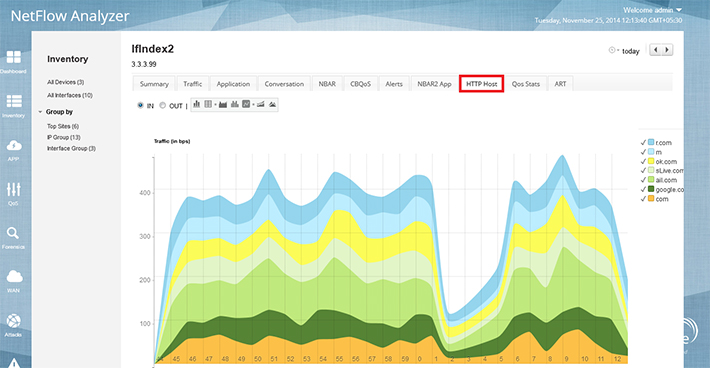

URL点击计数

NetFlow Analyzer中的HTTP主机报表以列表形式显示URL、其相应的点击计数以及该特定URL的流量信息。它提供与特定URL连接的新连接数以及它所产生的流量百分比。这有助于IT团队监控网络中最常访问的URL及配置文件用户行为。深入了解特定HTTP主机,提供来源IP、目的地IP、数据包计数、流量百分比等详细信息。

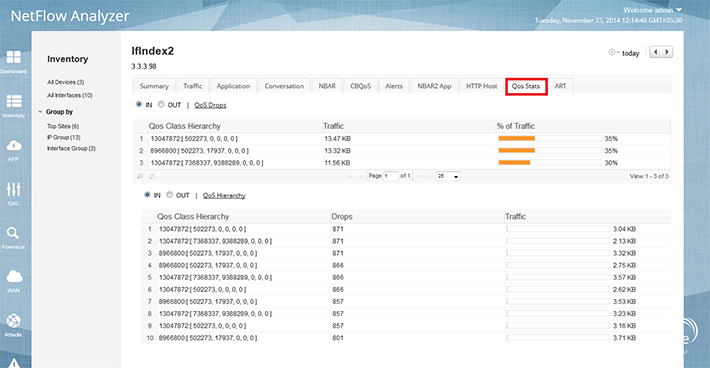

QoS类层次结构

使用以应用程序为中心的QoS监控来控制应用程序带宽使用,设置不同的优先级并基于应用程序和业务需求动态选择网络路径。QoS统计信息选项卡列出QoS特定的信息,主要有2个报告,即QoS类层次结构和QoS下降报告。QoS类层次结构报告让用户可以看到应用程序的层次结构类以及特定应用程序的分布。QoS下降报告列出不同流量类型的策略前、策略后和下降流量以及排队状态,使您能够验证QoS设置的效力。

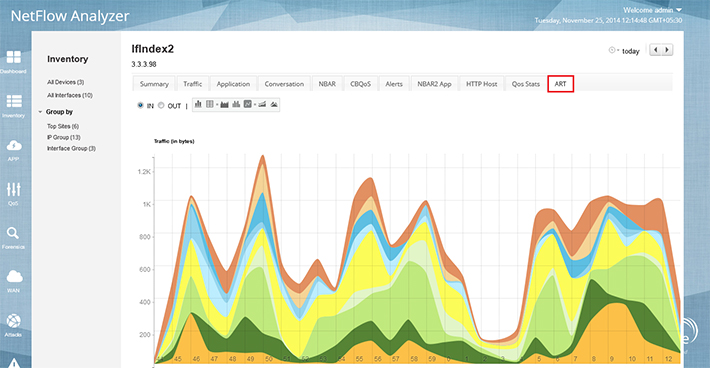

ART监控

ART指的是应用程序响应时间,ART报表帮助基于其响应时间来识别网络中最具潜力的应用程序。该报表显示客户端数据包、服务器数据包、事务、重传、新连接、响应和流量。此外,深入探索每个应用程序可显示图表,通过绘制响应与时间来描述客户端体验。QoS和ART将仅在已启用AVC设备的设备和接口栏下面动态显示。

有关更多信息,请参阅思科网站: http://www.cisco.com/c/dam/en/us/products/collateral/ios-nx-os-software/enterprise-ipv6-solution/90364_product_bulletin_c25_627831.pdf
