网络运维可视化三层论首发 — 动态拓扑→3D机房→业务链路

当运维人员面对一个拥有数千台设备的混合云网络时，最大的挑战不是“监控不了”，而是“看不懂”。设备状态列表、性能报表、告警通知——数据无处不在，但没有人能从这些分散的数据碎片中快速拼凑出网络故障的全貌。

Gartner指出，到2026年70%成功实现可观测性的组织将在业务价值方面超越竞争对手。SolarWinds 2026年IT趋势报告也显示，77%的IT团队缺乏跨本地和云环境的完整可见性。网络可视化正在从“锦上添花”演变为运维的核心基建。

ManageEngine OpManager在2026年正式提出「网络运维可视化三层论」方法论，将网络可视化从碎片化的工具能力升级为系统化的方法论框架。三层论的核心逻辑是：网络可视化的演进遵循“物理层→逻辑层→业务层”三个递进层级，每一层都建立在前一层的基础上，最终实现从“看设备”到“看业务”的完整跨越。



一、第一层：动态拓扑发现 --- 让网络结构“活”起来

网络拓扑是网络可视化的地基。没有准确的拓扑信息，所有的可视化都是空中楼阁。

传统网络拓扑管理的最大痛点是“画完即过时”。运维团队花费数周精心维护的Visio拓扑图，在几台设备变更后就与实际状态脱节。这种“静态拓扑陷阱”导致可视化沦为一个需要不断人工维护的负担，而非提升运维效率的工具。

OpManager的动态拓扑发现功能从根本上解决了这一问题：

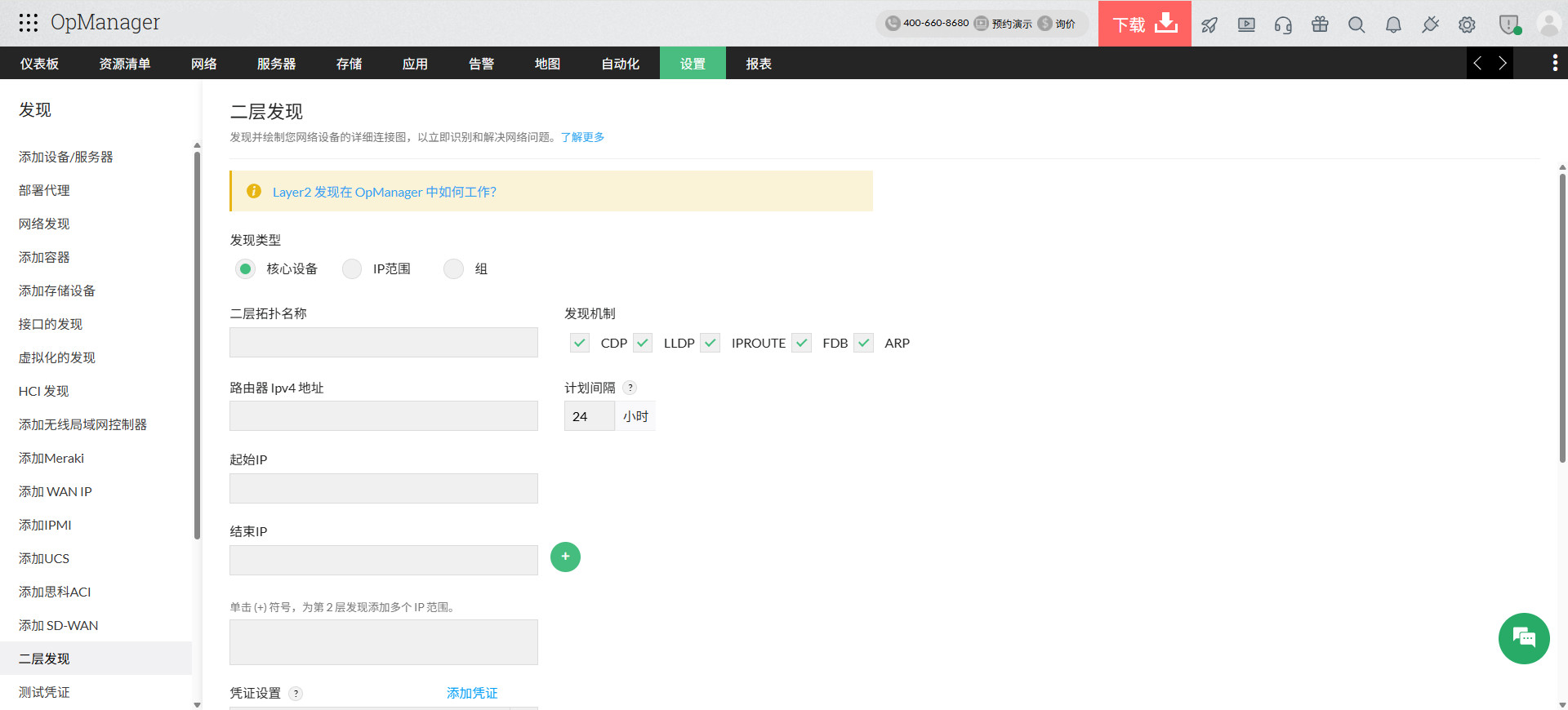

自动Layer2拓扑图： 系统实时扫描IP范围内的所有二层设备，自动识别设备间的物理连接关系，生成包含节点、互联层及端口连接的完整网络拓扑图。支持对Cisco、Huawei、H3C、Juniper等多厂商设备统一管理。

实时同步更新： 拓扑图随网络变化自动更新——设备新增、移除、故障或链路变更都会在拓扑图上实时反映。运维团队再也不需要人肉维护Visio图。

多站点拓扑汇总： 对于分布式环境，各站点探针在本地执行网络发现，中央服务器汇总全局拓扑视图，实现“分散采集、集中可视”。关于分布式监控架构的技术细节，详见《分布式网络监控系统：多站点自动化运维实战》。

状态着色与告警映射： 拓扑图上的每个节点和链路都根据实时状态着色（绿色=正常、黄色=警告、红色=故障），运维人员可在拓扑图上直接看到故障在网络中的位置和影响范围。

关于网络拓扑软件选型的评估维度，包括自动发现准确率、更新实时性和多层级切换，详见《网络拓扑软件选型：可视化是网络运维的核心基建》。

二、第二层：3D机房视图 --- 从逻辑到物理的贯通

动态拓扑解决了“逻辑层”的可视化——设备之间的关系和链路状态。但运维人员在实际工作中面临一个经典困境：监控平台显示“服务器A CPU 95%”，但运维人员需要花数分钟才能在机房的哪个机柜、哪个U位找到这台服务器。

这就是“逻辑层”和“物理层”之间的鸿沟。

OpManager的3D机房视图打通了这一鸿沟：

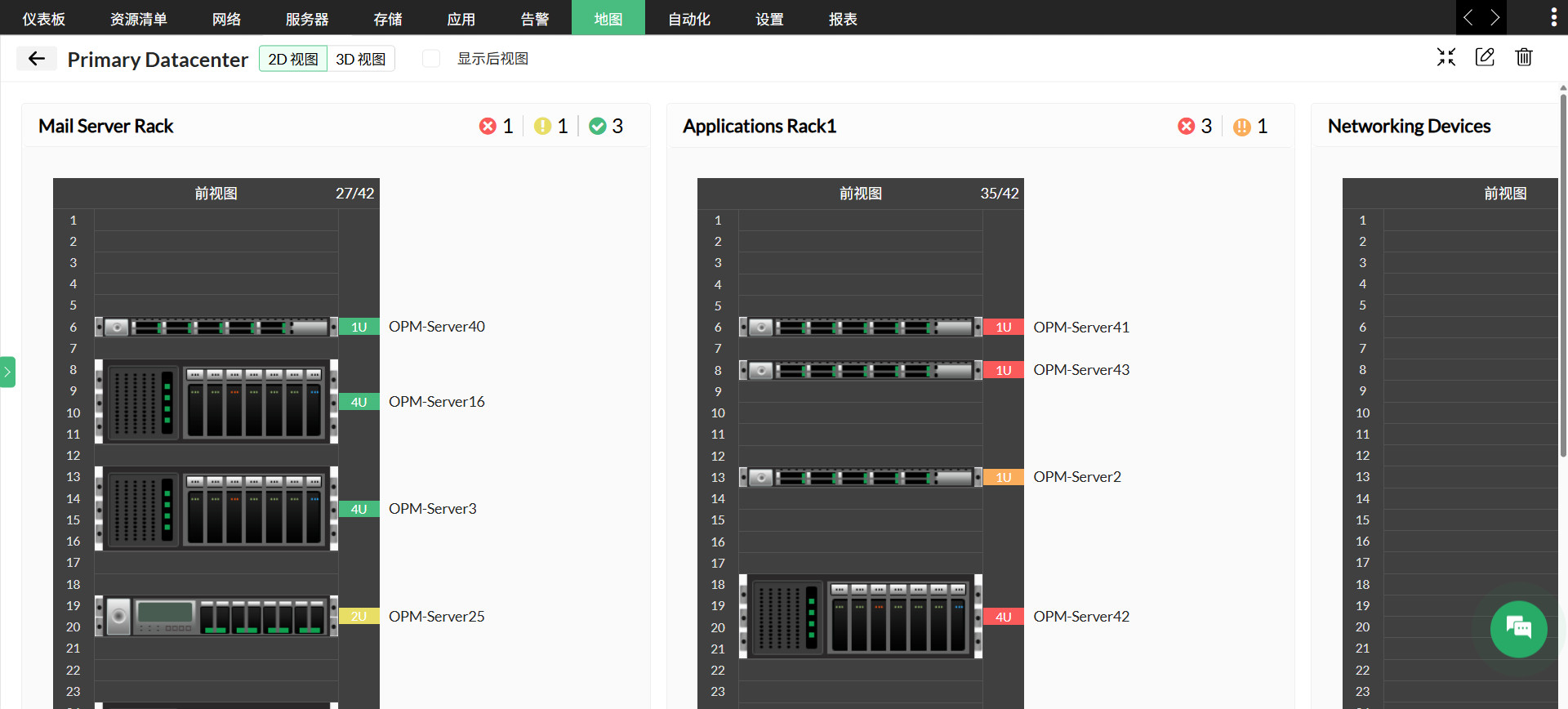

三维机房建模： 将数据中心以三维形式呈现，包括机柜布局、设备位置、电源分配和制冷系统。运维人员可在3D视图中直观浏览整个数据中心的物理布局。

故障设备快速定位： 当某台设备告警时，运维人员点击拓扑图上的故障节点，3D视图自动聚焦到该设备所在的机柜和U位，实现“监控即定位”——故障响应时间从“先查监控再找设备”压缩为“一步到位”。

环境监控集成： 3D视图集成温度、湿度和电源状态等环境数据。当某个机柜温度异常升高时，系统在3D视图中高亮显示受影响区域，帮助运维人员快速判断设备故障是否由环境因素导致。

容量规划可视化： 3D视图直观展示机柜空间利用率、电源负载和制冷容量，为数据中心的扩容规划提供直观的视觉参考。

三、第三层：业务链路映射 --- 从“看设备”到“看业务”

网络可视化的终极目标是回答一个业务层面的核心问题：“我们的业务正常吗？”

第一层的动态拓扑回答的是“网络结构什么样”，第二层的3D机房回答的是“设备在哪里”，第三层的业务链路映射回答的是“业务受没受影响”。

OpManager的业务链路映射功能：

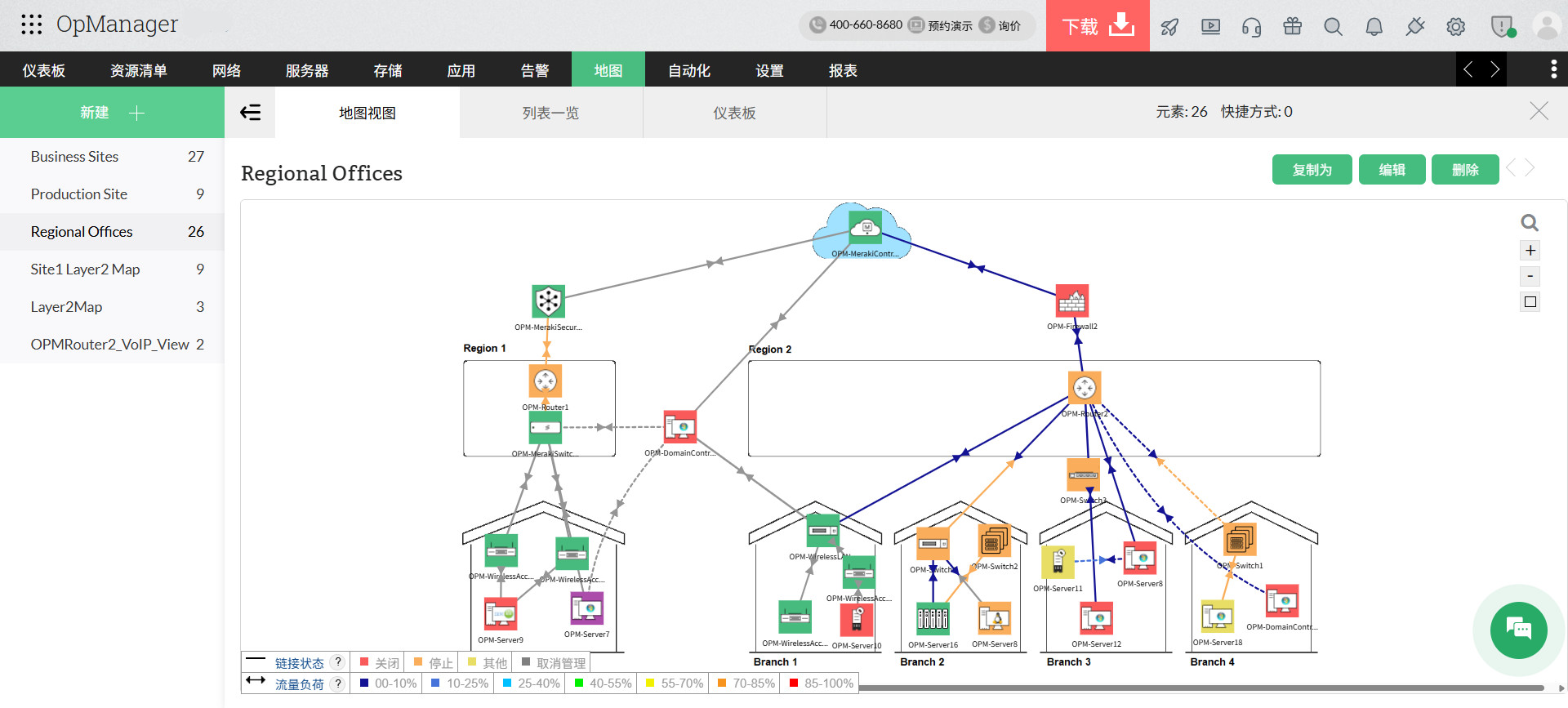

按业务维度自定义视图： 运维团队可按部门、应用或项目创建业务视图，将跨层的设备（前端应用服务器、数据库、缓存、CDN、网络链路）整合为一条完整的业务链路。

端到端健康度追踪： 业务链路上的每个节点都有独立的状态指标，整体业务健康度由链路上最薄弱的环节决定。运维人员可一眼看到“电商平台交易链路健康度92%，瓶颈在数据库响应延迟”。

跨层故障定位： 当业务链路出现异常时，系统自动定位是网络层延迟、服务器性能瓶颈、数据库慢查询还是应用层故障——实现从“设备级告警”到“业务级影响”的跨越。

SLA监控： 为每条业务链路设置独立的SLA指标（可用性、响应时间），当SLA指标低于阈值时自动告警并生成合规报告。

四、三层联动：可视化驱动的故障定位

「网络运维可视化三层论」的核心价值不在于三个独立的可视化工具，而在于三层之间的联动效应：

从业务到物理的快速定位路径： 业务链路告警“交易延迟升高”→ 拓扑图标记延迟瓶颈节点“核心交换机A端口3”→ 3D视图定位物理位置“3号机房2列5柜U12”。运维人员从业务异常到物理定位的完整路径清晰可见，MTTR显著缩短。

从物理到业务的影响评估： 当3D视图显示某机柜电源故障时，系统自动在拓扑图上标记受影响的下游设备，在业务视图上标记受影响的业务链路，运维人员可立即评估物理故障的业务影响面。

AIOps增强的可视化分析： OpManager的根因分析（RCA）能力与三层可视化深度结合。RCA在拓扑图上标记故障传播路径，在业务视图上展示受影响的服务和用户群体。关于AIOps如何增强可视化分析能力，详见《AIOps 深度实战 — 从告警关联到根因定位的完整路径》。

五、为什么三层论能提升运维效率

三层论提升运维效率的核心机制可以总结为三点：

认知负担降低： 运维人员不再需要在多个工具和视图中切换信息。三层可视化将网络信息从“碎片化”整合为“结构化”，认知负担大幅降低。

决策速度加快： 三层联动提供从业务到物理的快速定位路径，故障排查时间从小时级缩短到分钟级。Gartner的研究表明，可视化驱动的运维效率提升通常在30%-50%。

沟通效率提升： 三层可视化同时满足运维团队（需要设备级细节）、管理层（需要业务级概览）和跨部门协作（需要影响面评估）的不同需求。一张拓扑图即可说清“故障是什么、在哪里、影响了谁”。

六、企业如何落地可视化三层论

OpManager建议企业按以下步骤落地可视化三层论：

第一步（1周）： 启用动态拓扑发现，完成现有网络的自动可视化和拓扑验证。这一步“开箱即用”，无需额外配置。

第二步（2-4周）： 完成3D机房建模，将机房物理布局数字化。建议从核心数据中心开始，逐步扩展至分支机构的配线间和机柜。

第三步（4-8周）： 创建业务链路视图，按优先级从核心业务开始（如交易系统、OA系统、邮件系统），逐步覆盖所有关键业务链路。

第四步（持续优化）： 结合AIOps能力，优化三层之间的联动规则和自动化响应工作流。
