数据中心监控与3D机房可视化实战指南

数据中心是企业IT基础设施的核心，机房内动辄数百台设备密集运行，任何一个节点的故障都可能引发连锁反应。然而很多企业的数据中心监控仍然依赖多套工具拼凑——网络设备用一套、服务器用一套、动环系统又一套，数据割裂导致排障时需要在多个系统间跳转，效率极低。ManageEngine OpManager提供数据中心统一监控能力，将网络设备、服务器、存储、动环数据整合在同一平台，并结合3D机房可视化技术，让运维人员一眼掌握机房全局状态。本文将从数据中心监控指标体系、3D机房可视化构建、网络拓扑自动发现到容量规划，系统拆解数据中心监控的落地路径。



一、数据中心监控的核心挑战与价值

数据中心监控的核心挑战是"密度高、关联强、影响大"。一台核心交换机故障可能导致整排机柜的业务中断，一条链路拥塞可能影响上百台服务器。传统的单设备监控模式无法应对这种高度耦合的环境，需要全局视角的统一监控体系。

数据中心监控的价值体现在三个层面：第一，实时感知，从设备级到链路级的全维度采集，确保任何异常不遗漏；第二，关联分析，通过拓扑视图将分散的告警串联成故障链路，帮助快速定位根因；第三，容量预测，基于长期数据趋势预判瓶颈，从被动扩容转向主动规划。

根据网络运维可视化三层论——物理层可视化、逻辑层可视化、业务层可视化——数据中心监控应逐层覆盖：物理层关注设备在线状态和硬件健康，逻辑层关注链路流量和拓扑连接，业务层关注服务可用性和SLA达标率。OpManager将三层可视化整合在统一平台中，避免多工具数据割裂。

二、数据中心监控指标体系

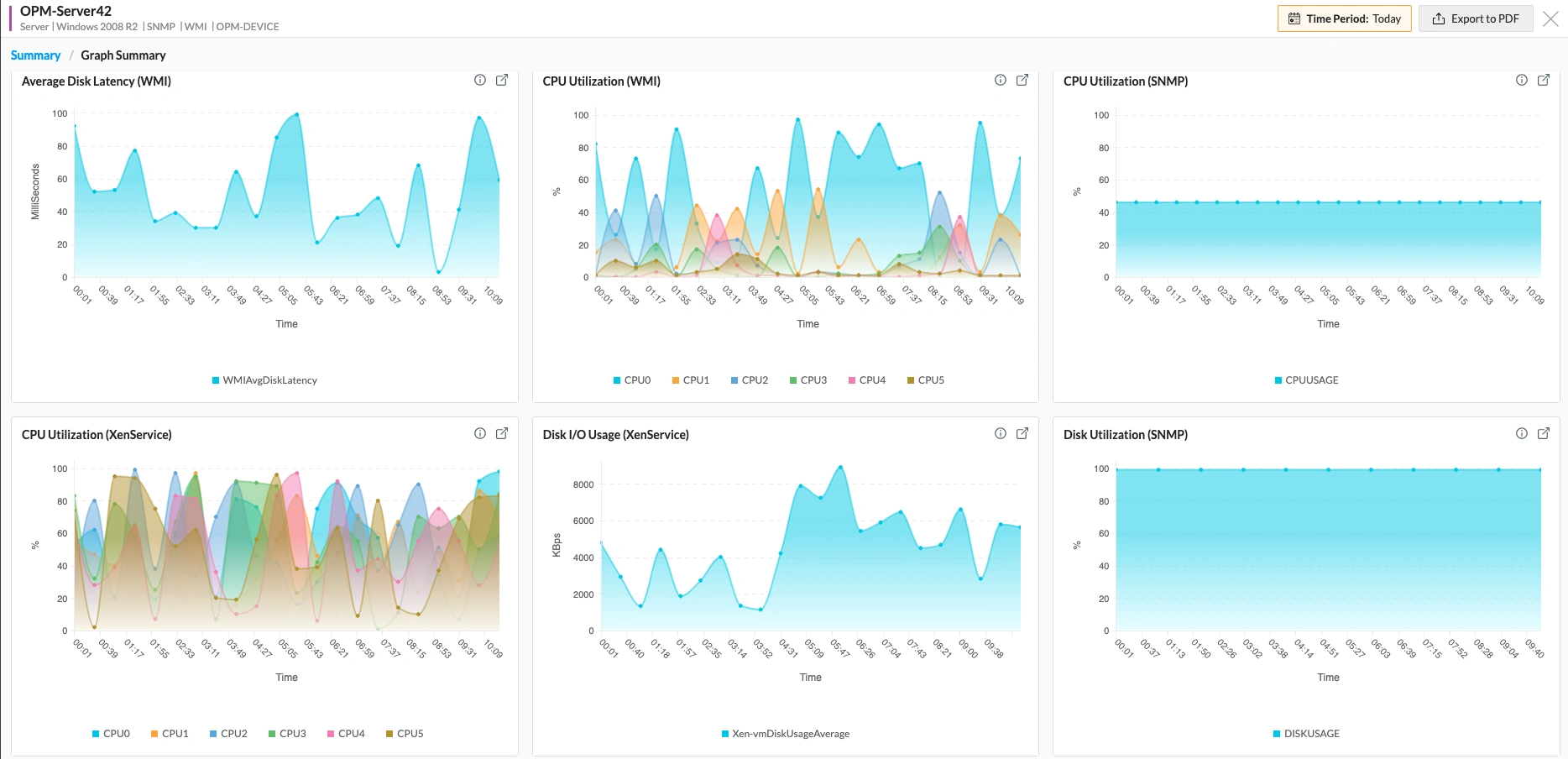

数据中心监控需要覆盖网络、服务器、存储、动环四大维度，每个维度都有核心指标需要持续跟踪。网络维度关注设备可用性和链路带宽利用率，服务器维度关注CPU内存水位和进程状态，存储维度关注容量增长和IOPS性能，动环维度关注温湿度和UPS状态。

指标采集方式需要因设备类型而异。网络设备通过SNMP协议采集，支持v1/v2c/v3三种安全级别；Windows服务器通过WMI或Agent采集进程级指标；Linux服务器通过SSH或Agent采集；存储设备通过SMI-S协议采集容量和健康状态。OpManager内置7000余种设备模板，覆盖主流厂商的数据中心设备，可实现自动识别和模板匹配。

阈值管理是指标体系落地的关键。固定阈值无法适应数据中心不同区域的负载差异，建议采用动态基线告警——通过机器学习历史数据自动识别正常范围，只在偏离基线时触发告警。例如核心交换机工作日峰值利用率70%为正常，但周末凌晨若达到70%则需告警，动态基线可自动区分这两种场景。

三、3D机房可视化构建

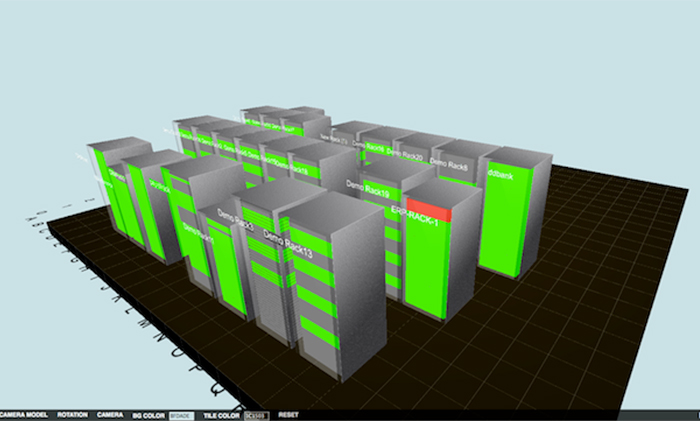

3D机房可视化是数据中心监控的高阶能力。通过1:1还原机房物理环境——机柜排列、设备位置、线缆走向——运维人员可以在三维视图中直观看到每台设备的运行状态，红色表示告警、黄色表示预警、绿色表示正常，无需登录多个系统即可掌握全局健康度。

OpManager的3D机房功能支持从机架级到设备级的多层钻取。在机架视图中可以看到每个机柜的U位占用率和设备分布；在设备级视图中可以看到单台设备的面板端口状态和实时性能指标。当告警发生时，3D视图自动定位故障设备所在机柜位置，并用闪烁标识提示，帮助现场运维人员快速到达物理位置。

3D机房可视化的构建过程分三步：第一步绘制机房物理布局，导入机柜平面图或使用可视化编辑器拖拽布局；第二步将监控设备与机柜U位关联，通过设备名或IP地址映射；第三步配置视图刷新策略，确保3D视图实时反映设备状态。构建完成后，3D机房视图可作为日常巡检和大屏展示的核心界面，是数据中心网络可视化建设的落脚点。

四、网络拓扑自动发现与映射

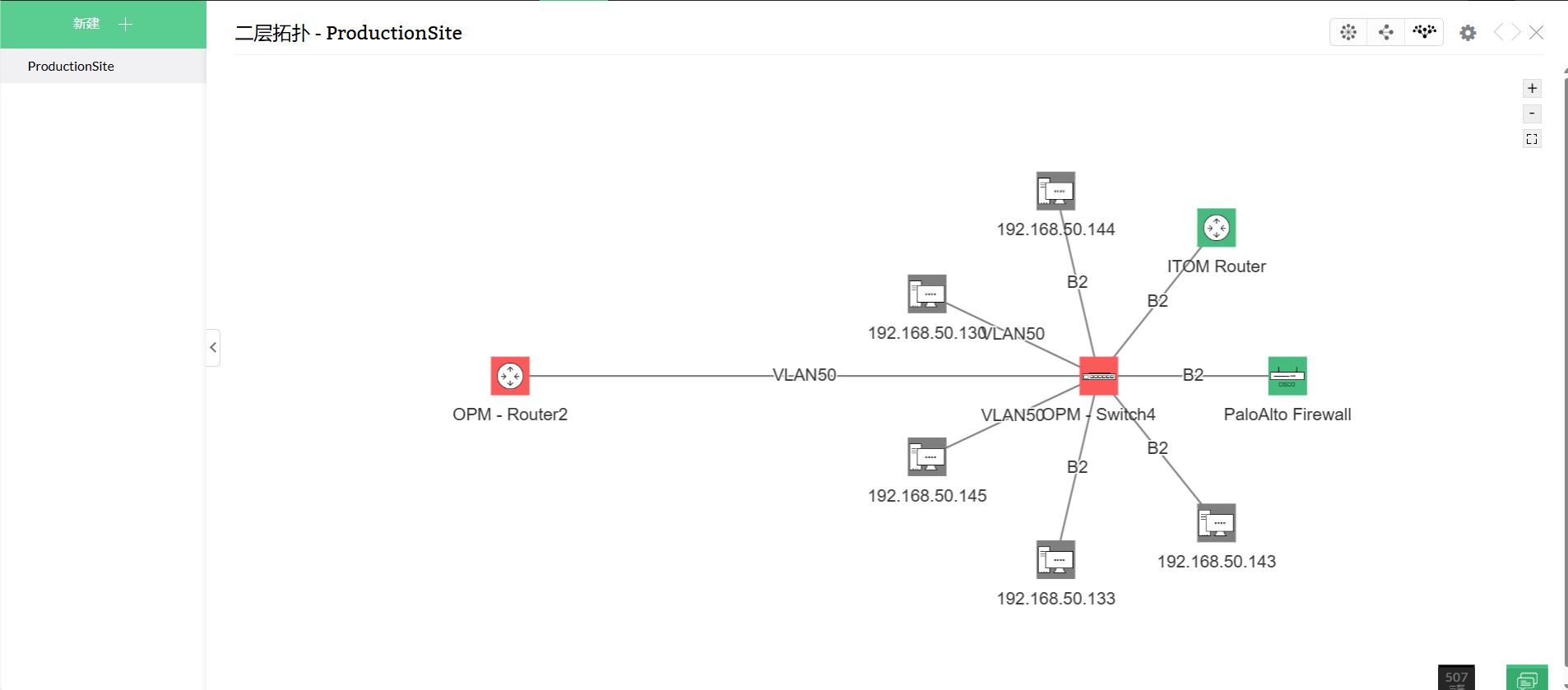

网络拓扑自动发现是数据中心可视化的基础。OpManager通过多种协议自动发现网络设备和连接关系：基于SNMP获取设备邻居信息（CDP/LLDP），基于路由表推断三层连接，基于MAC地址表学习二层连接，综合构建完整的物理和逻辑拓扑图。

拓扑图的价值在于故障关联分析。当一台汇聚交换机故障时，拓扑图自动高亮显示受影响的下游设备和链路，帮助运维人员评估影响范围。同时，拓扑图支持历史回放——可以回溯到故障发生时刻的拓扑状态，对比当前状态差异，辅助根因分析。

网络映射功能支持多种布局方式：树形布局适合层级化网络架构（核心-汇聚-接入），圆形布局适合对等连接场景，自由布局适合自定义展示。拓扑节点可显示设备名称、IP、型号和实时状态摘要，链路可显示带宽利用率和流方向，实现网络可视化的全维度覆盖。

五、容量规划与趋势预测

数据中心容量规划需要覆盖设备容量、链路容量和机柜容量三个维度。设备容量关注CPU/内存/磁盘的增长趋势，预判何时达到瓶颈；链路容量关注带宽利用率增长曲线，预判何时需要扩容或优化；机柜容量关注U位占用和供电负荷，预判何时需要新增机柜或调整布局。

OpManager提供趋势预测报表，基于至少3个月的历史数据自动拟合增长趋势线，给出容量预计耗尽的时间窗口。报表支持按设备组、业务系统或数据中心维度汇总，方便容量评审会议使用。建议每月生成一次容量预测报表，将其纳入容量管理流程。

容量规划的关键是峰谷分析。仅看平均利用率会掩盖峰值瓶颈，建议同时关注P95和P99指标——即95%和99%时间点的利用率水平。如果P95已达到80%以上，说明高峰时段已接近瓶颈，需要启动扩容评估，而非等到均值告警才响应。

六、最佳实践总结

第一，统一平台，数据中心监控应整合网络、服务器、存储、动环于一个平台，避免多工具数据割裂。第二，分层可视化，遵循网络运维可视化三层论，从物理层到业务层逐层覆盖，让运维视角从设备级提升到业务级。

第三，动态基线，用机器学习替代固定阈值，适应数据中心不同区域和时段的负载特征，减少误报。第四，拓扑关联，通过自动发现的拓扑关系串联告警，让根因定位从经验驱动变为数据驱动。

第五，容量预判，基于趋势预测而非峰值告警做扩容决策，从被动扩容转向主动规划，让数据中心容量管理从救火模式升级为预防模式。

• 即刻开始体验！免费下载安装并享30天全功能开放！
• 需要深入交流？预约产品专家一对一定制化演示！
• 获取报价？填写信息获取官方专属报价！
• 想了解更多？点击进入OpManager官网并查看更多内容！
• 倾向云版本？Site24*7云上一体化解决方案！

常见问题（FAQ）

1. 3D机房可视化和普通机房照片有什么区别？

   答：3D机房可视化不是静态图片，而是与实时监控数据联动的动态三维视图。设备状态变化会实时反映在3D视图中，告警设备会自动高亮并定位到机柜物理位置。运维人员可以通过3D视图快速找到故障设备的物理位置，还能在视图中直接钻取查看设备的端口状态和性能指标，这是静态照片无法实现的。

2. 数据中心监控需要覆盖哪些设备类型？

   答：四大类：网络设备（交换机、路由器、防火墙、负载均衡器）、服务器（物理机和虚拟机）、存储设备（SAN/NAS阵列）和动环设备（UPS、空调、温湿度传感器）。OpManager内置7000余种设备模板，支持主流厂商的自动识别。建议至少覆盖前两类，有条件的应将四类全部纳入统一监控平台。

3. 网络拓扑自动发现的准确率如何？

   答：OpManager通过CDP/LLDP协议、路由表分析和MAC地址学习三种方式综合发现拓扑，准确率通常可达95%以上。对于不支持CDP/LLDP的设备，可通过手动添加连接关系补充。建议在部署初期做一次拓扑校对，确认自动发现结果与实际连线一致，后续新增设备时拓扑会自动更新。

4. 动态基线告警和固定阈值告警哪个更好？

   答：各有适用场景。固定阈值适合有明确SLA标准的指标（如可用性必须99.9%），动态基线适合负载波动大的指标（如带宽利用率、CPU）。OpManager支持两者混合使用：SLA指标用固定阈值，性能指标用动态基线，实现精准告警与减少误报的平衡。建议关键链路同时配置两种告警，互为补充。

5. OpManager的数据中心监控支持多少台设备？

   答：OpManager标准版支持单机监控3000-8000台设备，企业版通过Probe分布式架构可扩展到数万台设备。对于超大规模数据中心，建议采用Probe-Central架构：在每个数据中心部署Probe采集节点，汇总到Central管理节点统一展示。这种架构可实现采集延迟稳定在5秒以内，且支持多数据中心统一管理。
