站点到站点的流量监控

使站点到站点的流量监控变得更加容易!

什么是站点到站点的流量监控?

IP组中的站点到站点的流量监控选项让您能够监控指定的两个站点之间的流量,这些流量来自IP地址或IP网络。这一功能帮助您理解任意两个站点之间的网络流量行为。请查看如下详细信息:

  • 流量的流入和流出
  • 应用程序
  • 目标
  • 会话的接收和发起

工作原理

为了理解如何使用站点到站点的流量监控,以及如何解读报表中的数据,我们会为您举一个简单的例子。

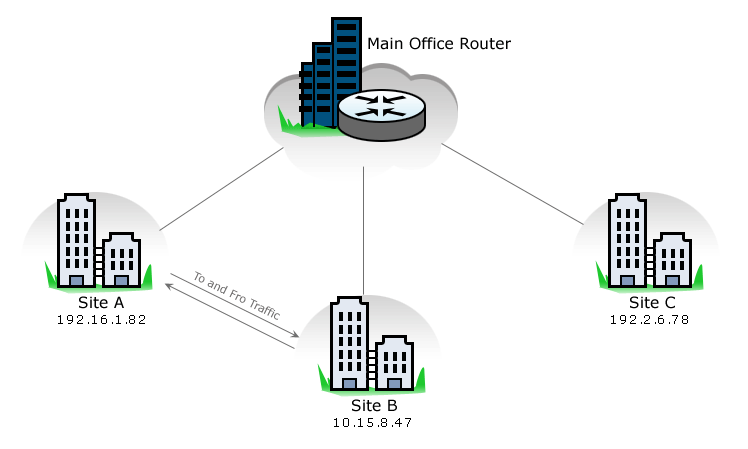

比如,您的总公司正在使用NetFlow Analyzer监控路由器。总公司旗下有分公司A,B,C,分公司之间通过总公司的路由器进行通信。您需要监控站点A(192.16.1.82)和站点B(10.15.8.47)间的流量。

站点到站点间的流量监控功能

这种情况,您可以使用IP组中的站点到站点间的流量监控功能。
您需要创建一个IP组并选择站点间的选项。在“从”字段添加站点A(192.168.1.82),在“到”字段添加站点B(10.15.8.47)。您可以添加更多条件,如端口/协议和/或DSCP字段到这个IP组,将来会根据添加的条件过滤数据。

在“站点到站点”IP组,为了对流量进行分类,从字段下的IP地址是主IP地址,所有报表都会显示出相关的IP地址或网络。在我们的举例中,IP地址是192.16.1.82,以站点A为例,主IP地址是192.16.1.82。

专有名词解释

流量的流入和流出:

根据通过IP组的流量大小,速度利用率和包数来显示流量,根据流入和流出进行分类。
流入流量指进入该IP组的流量。由于地点A被作为主IP地址,任意进入站点A的流量都被作为流入流量分类到IP组。流出流量指流出该IP组的流量,即流出站点A的流量。

应用程序:

进入和离开的应用程序指进入或离开IP组的应用程序,并同样作为流量流入和流量流出进行分类。产生流量的应用程序进入站点

源:

IP组源标签会显示来自IP组的流量来源

目的地:

IP组的源标签显示到达IP组的网络流量目的地。站点A接收到来自站点B的流量,流量源是10.15.8.47,流量目标是192.16.1.82。站点A是主IP地址,IP地址192.16.1.82为IP组的目标地址。

对于源和目标,您可以点击IP地址并找出相关会话。源地址显示发送流量的IP地址,目标IP地址显示IP接收流量的IP地址。当流量flow从站点A到站点B,流量源是192.16.1.82,目标流量是10.15.8.47。由于起始IP是主IP地址,192.16.1.82将显示在源标签。

会话接收和发起:

会话接收和发起与流入流量和流出流量一样。所有进入IP组的会话将被列为接收的会话,从IP组发出的会话为发起的会话。所以,站点B到站点A为IP组接收的会话,站点A到站点B为IP组发起的会话。

希望这些内容能够帮助您理解站点到站点的IP组数据!
