第二层拓扑图 - 概述

OpManager 允许你发现连接到网络的第二层设备，并对其进行可视化展示。这包括所有节点、互联层、端口到端口的连接以及接口的详细拓扑图。

OpManager 第二层发现中使用的发现机制：

在 OpManager 中，发现第二层设备使用以下发现机制。

ARP（地址解析协议）：将 IP 地址映射为物理（MAC）地址，主要由第三层交换机和route器使用。

CDP（Cisco Discovery Protocol）：在已连接的 Cisco 设备之间共享信息。建议用于发现 Cisco 硬件。

FDB（转发表，Forwarding Database）：存储 MAC 地址及其关联端口，用于发现交换机。

IP route：基于路由表列出发送数据的最佳路径，用于发现route器和交换机。

LLDP（链路层发现协议，Link Layer Discovery Protocol）：在有线局域网中广播设备标识、能力及连接信息。

第二层发现：

OpManager 提供三种方法来发现第二层设备并绘制第二层拓扑图：

• 通过核心设备
• 使用 IP 段
• 使用设备组

通过核心设备

• 转到 Settings > Discovery > Layer 2 Discovery，并选择 Core Device 作为发现类型。
•
• 提供以下信息：

  • Layer 2 Map Name：拓扑图的唯一名称。
  • route器地址：必须作为种子route器或三层交换机。
  • IP Range：提供起始和结束 IP。
  • Discovery Mechanism：CDP、LLDP、IProute、FDB 或 ARP。
  • Schedule Interval：设置刷新频率（以小时为单位）。
  • Credentials：选择相应的凭据。
  • Advanced Settings：提供设置上联依赖、将第二层拓扑图保存为业务视图，以及配置标签和流量使用显示偏好的选项。
  • Ignore Devices：排除特定设备或位于指定 IP 段内的设备。
• 点击 Discover 生成拓扑图。

使用 IP 段

• 选择 IP Range 作为发现类型。
•
• 提供以下信息：
  • Layer 2 Map Name、起始/结束 IP 和 Discovery Mechanism（CDP、LLDP）。
  • Schedule Interval（小时）、Credentials，并使用 Advanced Settings 设置上联依赖等。
  • 如有需要，可使用 Ignore Devices 排除特定设备或指定 IP 段内的设备。
• 点击 Discover 生成拓扑图。

使用设备组

• 选择 Groups 作为发现类型。
•
• 提供以下信息：
  • Layer 2 Map Name 和 Groups（从下拉列表中选择）。注意：该设备组必须已在 OpManager 中创建
  • Discovery Mechanism（CDP、LLDP）、Schedule Interval（小时）以及 Credentials。
  • 如有必要，配置 Advanced Settings 和 Ignore devices。
• 点击 Discover 绘制拓扑图。

保存为业务视图

在创建第二层拓扑图时，如果勾选“保存为业务视图”选项，则在第二层发现完成后会自动生成一个业务视图。该业务视图会与第二层拓扑图保持同步，地图上的任何更新都会反映到业务视图中。但在同步期间，业务视图本身不能直接编辑。

•
• 当第二层拓扑图被保存为业务视图后，在该拓扑图的“Actions”区域会出现一个新图标。单击此图标会跳转到对应的业务视图。
• 只要源设备和目标设备的接口在 OpManager 中已被监控，你就可以在其中查看这些设备的详细接口信息。
• 如果在将第二层拓扑图保存为业务视图之后又在 OpManager 中添加了新的接口，这些变更不会自动反映到业务视图中。
• 对于与第二层拓扑图同步的业务视图，提供了 Resync（重新同步）选项，可手动用最新的拓扑图信息更新业务视图。

端口聚合（Port Channel）：

端口聚合（Port Channel），也称为链路聚合或 EtherChannel，是一种网络方法，用于将多个物理以太网端口组合为单个逻辑接口。

如果第二层拓扑图已保存为业务视图，则可以查看冗余链路和多条链路的信息。

• 当两个设备之间存在属于同一端口聚合的冗余链路时，业务视图会显示该端口聚合的详细信息。
• 当选择端口聚合链路时，会打开一个新标签页，显示端口聚合的详细信息及其中汇聚的链路。
• 端口聚合链路通过一个环形符号进行视觉区分。
•

重新发现：

• 点击刷新图标，即可重新发现第二层设备发现时指定 IP 段内的所有设备。这在以下情况下特别有用：
  • 向拓扑中新增了设备。
  • 更新了设备模板或与现有设备相连的接口。
  • 对一个或多个设备进行了硬件变更。

导入设备

在第二层拓扑图中发现的设备不会自动添加到 OpManager 中进行监控，除非将其导入。

• 点击 Settings 并选择 Import Devices。屏幕上会显示所有由第二层拓扑图识别到的设备，其中也包括已导入到 OpManager 的设备。
• 从列表中选择尚未导入到 OpManager 的设备并点击 Discover。系统将开始发现过程，所有新导入的设备将显示在设备快照页面中（导航到 Inventory → Devices 并点击设备名称）。

导出第二层拓扑图

OpManager 允许你将通过第二层拓扑图发现的网络拓扑导出到 Microsoft Visio（流程图和图表设计工具）。这一过程通过一个专用插件得到了极大简化。按照以下步骤将第二层拓扑图导出到 Visio：

1. 进入 Maps > Layer 2 map
2. 选择一个已发现的第二层拓扑图，点击 Settings 图标并选择 Export to Visio。系统会生成一个 XML 文件。
3. Visio 插件：
   • 从此处下载 OpManager 的 Visio 插件。复制 SHA256 如果你使用的是 Visio 2010 版本，请下载这个插件。复制 SHA256
   • 下载的文件包含 64 位和 32 位两种安装选项。请选择兼容版本，并使用管理员账号安装插件。
4. 重启 Visio 工具。
5. Visio 的菜单栏中会新增 OpManager 选项。
6. 在 Visio 菜单栏中转到 OpManager > Load Map > 选择在步骤 2 中生成的 XML 文件。

你的第二层拓扑图将成功上传至 Visio。

适合打印的视图

• 你可以使用此选项打印网络拓扑的纸质副本。单击此按钮会跳转到打印页面，选择打印偏好后点击打印。你也可以将该布局保存为 PC 上的 PDF 文件。

第二层发现中使用的 OID/MIB 列表：

下表列出了在 OpManager 中发现第二层设备时使用的 OID/MIB。

发现第二层设备（版本 128458 之前）

要开始发现你的第二层设备：

• 转到 Settings > Discovery > Layer 2 Discovery
• Layer 2 Map Name > 用于在各处引用的拓扑图唯一名称。
• route器地址 > 设备必须是种子route器或L3 交换机。
• Start IP -> 网络范围的起始 IP 地址。
• End IP -> 网络范围的结束 IP 地址。
• 选择发现机制：CDP、LLDP、IProute、FDB、ARP。
• Schedule Interval > 指定重新绘制拓扑图的时间间隔（以天为单位）。
• 选择 Uplink dependency（上联依赖）选项有助于在父设备宕机时避免产生多个设备宕机告警。除在第二层发现窗口中设置外，还可以通过快速配置向导（Quick Configuration Wizard）设置上联依赖。
• 选择相应凭据并点击 Discover，让 OpManager 绘制拓扑图。

种子route器会连接大量设备。如果你希望将第二层拓扑图限制在某个 IP 段内，请输入该段的 Start IP 和 End IP，并点击“+”图标。你可以多次添加，以指定多条限制条件。

更新第二层拓扑图：

OpManager 允许你编辑已发现的第二层拓扑图。点击 Maps 选项卡并向下滚动到 Layer2 Maps 区域。在 Actions 列中可以执行以下操作：

编辑：

• 你可以编辑现有第二层拓扑图的发现参数（例如修改 IP 段、编辑种子route器、更改发现机制、设置设备依赖关系、更改计划发现时间），并重新运行发现过程。

删除拓扑图

• 你可以点击 Delete Map 选项删除已创建的拓扑图。请注意，拓扑图一旦删除，将无法恢复。

将第二层拓扑图保存为业务视图

在第二层拓扑图中识别到的设备可以保存为业务视图，以可视化方式呈现第二层设备之间的连接。

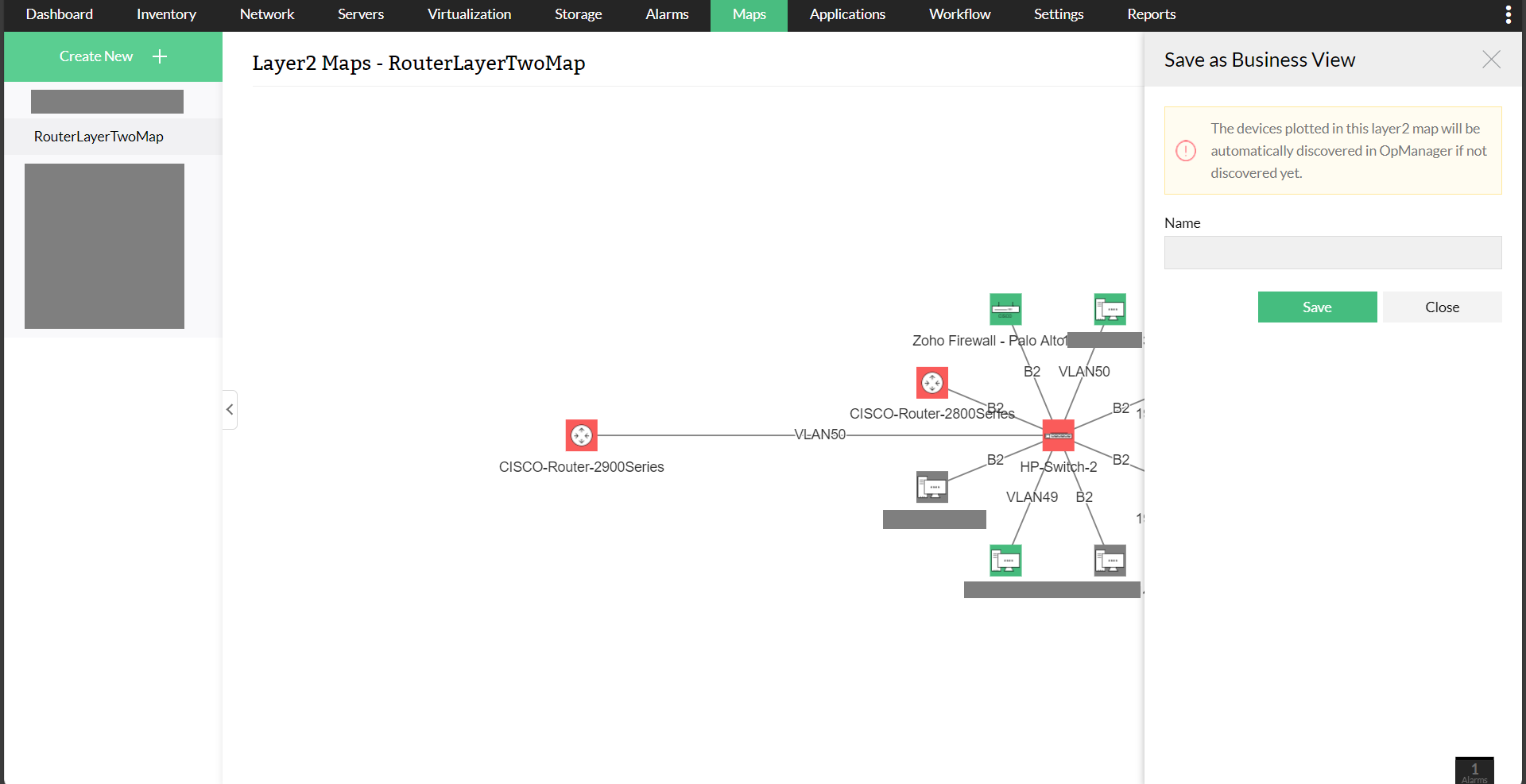

• 为此，点击 Save as Business View，为布局命名后点击 Save。结果可在业务视图（Business View）部分查看。
•
• 或者，你也可以先创建一个业务视图，再将已存在的第二层拓扑图与该业务视图关联。关联成功后，设备之间的链路将自动添加。
