Cisco UCS 监控：

OpManager 使用 XML SOAP 协议监控 Cisco UCS 系统。Cisco 的统一计算系统将计算、网络、虚拟化和其他数据中心组件集成在一起，以实现高性价比且高效的数据中心管理。

使用 OpManager 的 Cisco 监控功能，您可以执行以下操作：

• UCS 发现
• UCS 快照页面
• 机箱信息
• 机架式服务器
• Fabric 互连设备
• 其他 UCS 组件
• 配置 UCS 性能监视器

UCS 发现：

OpManager 中的 UCS 发现与其他设备的发现类似。

1. 进入 Settings → Discovery Module（设置 → 发现模块）。
2. 选择 Add UCS（添加 UCS）。
3. 输入 设备名称/IP 地址。
4. 选择 Add UCS Manager Credential（添加 UCS Manager 凭据） 以输入凭据详情。
5. 通过提供相应的配置文件名称、用户名、密码、端口号、超时时间以及协议信息来配置凭据。

设备被发现后，会列在 OpManager 的资产清单中。

监控：

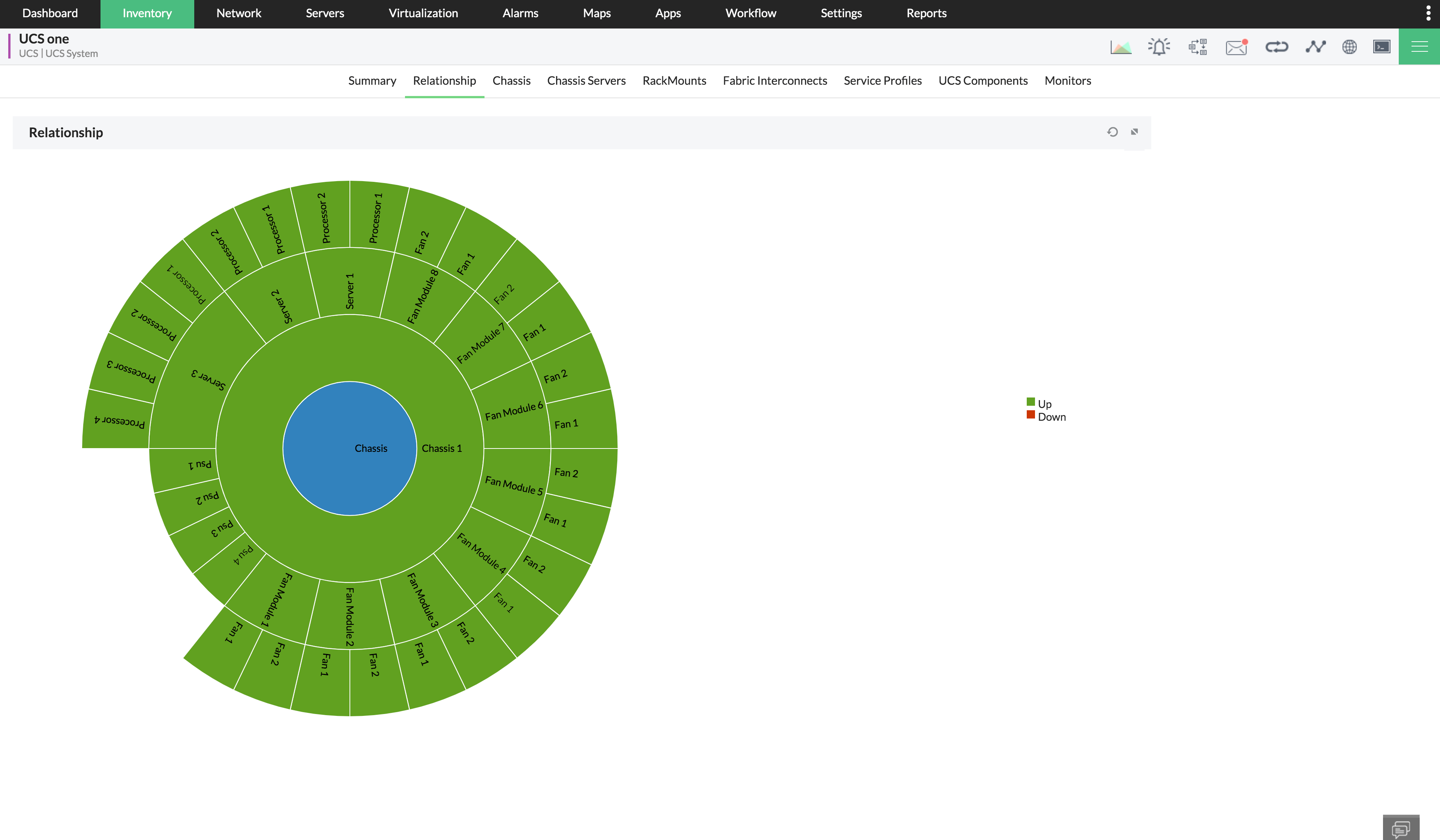

OpManager 的 Cisco 监控 功能可帮助您监控 UCS 设备的状态和可用性。诸如 UCS 组件、它们的关系拓扑、机箱信息等详细信息也都会由 OpManager 进行监控。

UCS 快照页面：

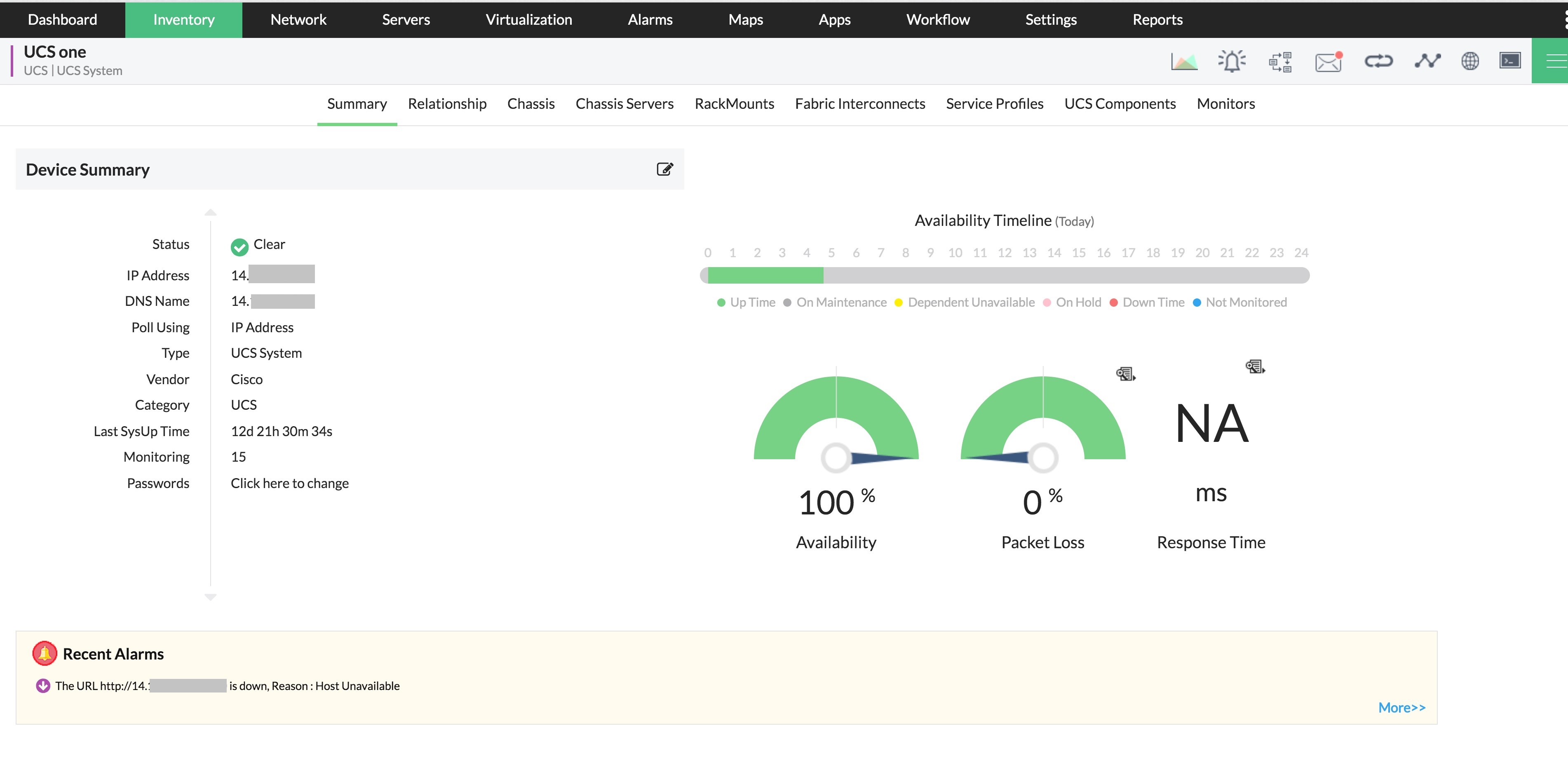

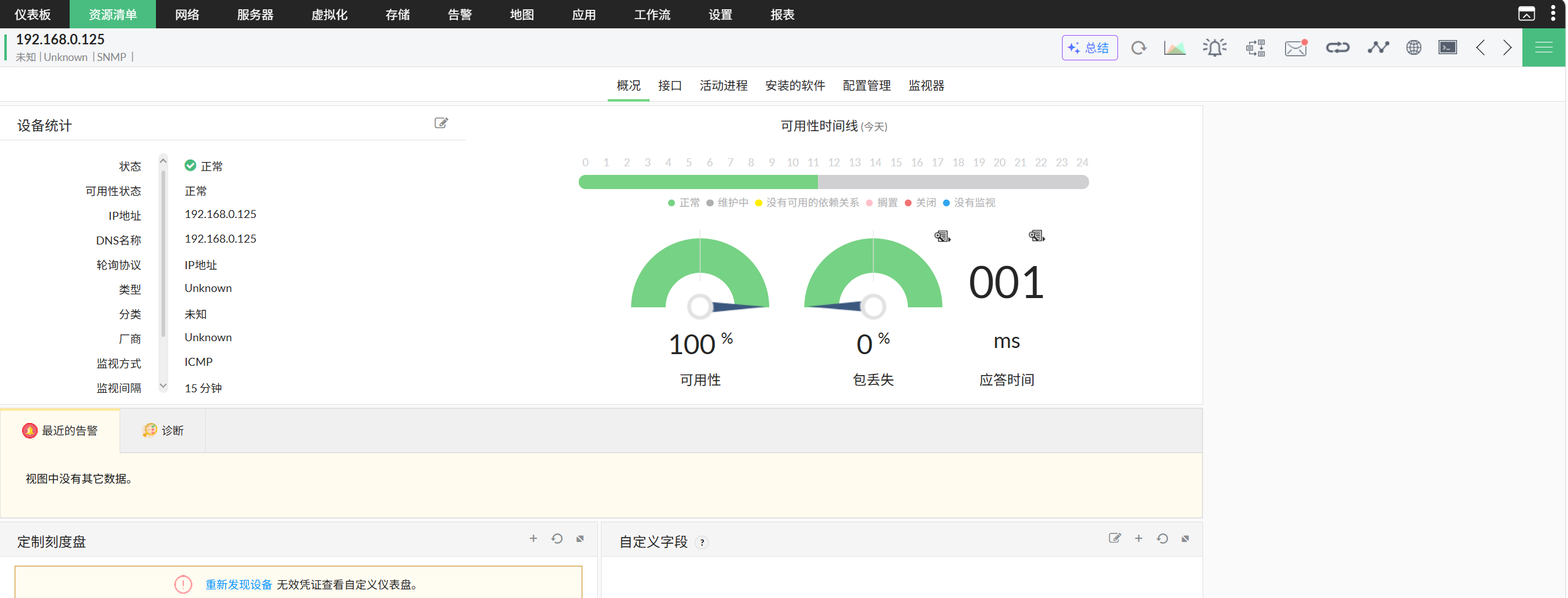

快照页面（导航至 Inventory，然后单击某个设备以打开该设备的快照页面）提供设备的 IP 地址、监控间隔、密码、状态以及响应时间等详细信息。

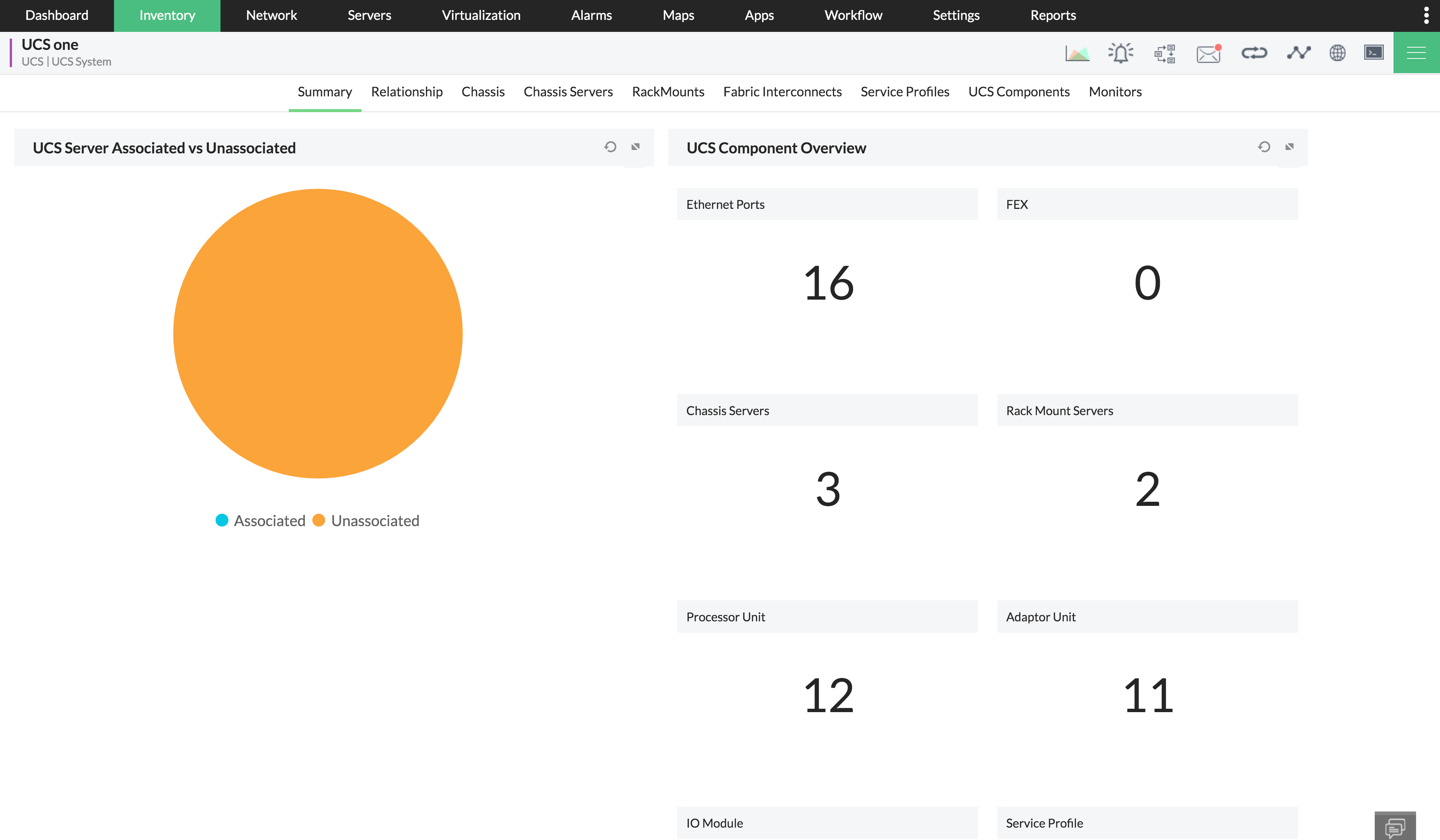

OpManager 还提供与 UCS Server 关联的服务配置文件的状态，以及 UCS 组件的概览，包括机箱、机箱 Server、机架式 Server、FEX、以太网端口等。这些内容都可以在 UCS 快照页面中查看。

机箱信息：

OpManager 提供机箱组件的图形化展示，其中包括 Server、风扇模块、电源单元、IO 模块等。也可以在 OpManager 中 UCS 设备的快照页面下查看这些信息。

除此之外，OpManager 还提供机箱数量信息，以及关于机箱 Server 的详细数据，如核心数、内存、NIC、可操作性、电源状态和关联状态等。

您可以在 Fault Settings（故障设置） 窗口中，将 Cisco UCS 设备上的事件配置为在 OpManager 中触发警报。该选项位于 UCS 设备快照页面的汉堡菜单中。

启用后，用户可以选择以下两种方式之一从设备收集事件：

• 按查询方式（推荐选项）：OpManager 会在指定的轮询间隔从设备中获取所有记录的事件。推荐值为 300 秒。
• 管理 API：在 OpManager 中启用事件监听器，以实时获取事件并触发警报。该选项会占用较多资源，可能导致 OpManager 性能低于最佳水平。

机架式服务器：

机架式服务器是用于安装和封装 Server 的机架框架。可以根据需要在机架上安装多台 Server。

OpManager 监控以下内容：

• 核心数
• 适配器
• NIC
• 可操作性
• 关联状态

Fabric 互连设备：

这些是 UCS 设备的一部分，充当交换机，用于将 Server 连接到网络或存储网络。

OpManager 监控以下内容：

• 风扇
• 电源单元
• IO 模块

其他 UCS 组件：

OpManager 还会监控并提供其他 UCS 设备组件的详细信息，例如：

1. 风扇模块
2. 以太网端口
3. IO 模块
4. FEX
5. 适配器单元
6. 处理器单元
