什么是网络拓扑

网络拓扑是指计算机网络上各种设备(如计算机、路由器、交换机和连接)的排列方式,网络拓扑图描述了这些组件的物理或逻辑布局,以及它们在网络中如何相互通信。

网络拓扑的目的是通过可视化设备的物理连接和网络内的数据流来为管理员提供网络概览,它区分了逻辑连接和物理连接。可帮助IT管理员了解网络的不同元素以及每个元素的连接位置。它还显示了每个组件如何交互并帮助进行性能管理,精心设计的网络拓扑使组织能够快速解决问题,提高效率并确保网络以最大数据传输速率运行。

网络拓扑的工作原理是使用拓扑图提供网络的高级表示和概述,说明节点的连接方式以及网络中数据传输的方式。

网络拓扑的类型

网络拓扑分为物理拓扑和逻辑拓扑。物理拓扑展示了实际的物理有线布局,显示了网络连接的位置和方式;逻辑拓扑显示了数据从一端传输到另一端的逻辑网络路径。一些主要的网络拓扑是:

  • 点对点拓扑
  • 星型拓扑
  • 总线拓扑
  • 环形拓扑
  • 网状拓扑
  • 混合式拓扑
  • 菊花链拓扑

点对点拓扑

点到点拓扑是将两个网络节点连接起来构成网络的一种简单拓扑,这种拓扑结构不需要通过中间设备进行连接,便于在网络节点之间快速高效地传输数据,例如在两个站点和电信之间建立安全的VPN通道。

点对点拓扑的优势:

  • 更快的数据传输
  • 点对点是最简单的网络拓扑
  • 减少了网络延迟
  • 比其他拓扑更安全

点对点拓扑的缺点:

  • 不易扩展
  • 不适用于大型网络
  • 高度依赖公共链路,如果它出现故障,整个网络都会出现故障
  • 仅适用于两个节点彼此接近的情况

星型拓扑

星型拓扑是最常用的拓扑系统,在这种布局中,每个节点都连接到一个中心网络设备,如集线器、交换机或计算机。星型拓扑具有集中式的特点,用户友好、可靠、易于管理。

星型拓扑的优势:

  • 高度可靠:如果一条链路故障,其他链路仍然可以工作
  • 高度可扩展:更容易将新节点添加到现有拓扑中
  • 减少网络节点间的数据冲突
  • 易于解决问题

星型拓扑的缺点:

  • 集中式设备依赖:如果集线器发生故障,则连接到它的所有设备都将失败
  • 成本高:比线性总线拓扑更昂贵
  • 有限的带宽:集线器一次只能处理有限数量的数据
  • 高维护:集线器应定期维护,以避免停机

总线拓扑

在总线拓扑中,每个工作站都串联到主中心电缆上,简单的线性布局和成本效益使其成为小型网络的理想选择。然而,对于较大的网络,总线拓扑往往是很慢的,并且在发生网络故障时,在这种拓扑中很难识别问题。

总线拓扑的优势:

  • 高可靠性:如果一个节点发生故障,其他节点仍然可以工作
  • 成本低:与其他网络拓扑相比,总线拓扑是成本最低的网络拓扑
  • 易于扩展:易于添加或删除网络节点,而不会影响任何其他设备
  • 总线拓扑最适合用于较小的网络和小型企业

总线拓扑的缺点:

  • 与其他网络拓扑相比,数据包丢失率很高
  • 与其他拓扑相比,识别网络故障很困难
  • 可以添加的设备数量有限,添加更多设备可能会导致数据冲突
  • 对于较大的网络不可行

环形拓扑

在环形拓扑中,网络设备通过电缆连接在一起,以便最后一个网络设备将连接到第一个网络设备,每个设备恰好连接到两个设备,形成一个连续的环。环形拓扑具有成本效益,并且数据包冲突的可能性最小。但是,环形拓扑依赖于一根电缆,难以排除故障,并且维护成本高。

环形拓扑的优势:

  • 当数据包在单一方向上传输时,数据冲突最小
  • 易于识别环形拓扑中的网络问题
  • 环形拓扑更易于安装和管理

环形拓扑的缺点:

  • 与总线网络拓扑相比,性能较慢
  • 通过环形拓扑传输的数据包应该可以访问所有节点
  • 如果环形拓扑中的任何节点发生故障,都可能导致整个网络中断

网状拓扑

在网状拓扑中,节点以这样一种方式连接起来,即网络中至少有一些点之间的路径是可用的。一个“完全网状”的网络映射是一个所有节点连接到所有其他节点的网络映射,而一个“部分网状”的网络将只有一些节点与其他节点有多个连接。对多个路径进行网格划分可以提高网络弹性,但是,专用链路需要更多的空间,并且成本很高。

网状拓扑的优势:

  • 网状拓扑对节点故障的适应性最强
  • 易于识别网络故障
  • 网状拓扑是最快的网络拓扑,数据可以在节点间高速传输
  • 添加新节点不会影响网络性能,网状拓扑具有最高级别的容错能力

网状拓扑的缺点:

  • 成本昂贵
  • 在企业网络中安装网状拓扑并不容易
  • 网状拓扑复杂且难以监控
  • 维护难度大

混合式拓扑

当网络使用两种或两种以上拓扑的任意组合时,称为混合式网络拓扑,混合式网络拓扑为网络中组织的不同部门提供了灵活性,部门可以选择实施更适合其需求的自定义网络拓扑映射。

混合式拓扑的优势:

  • 将不同拓扑的优点组合到单个拓扑中
  • 使用混合拓扑可以更容易地扩展网络
  • 检测和排除网络故障非常简单
  • 可以处理大量的网络流量

混合式拓扑的缺点:

  • 实施混合拓扑的成本非常高
  • 在企业网络中安装它们很复杂
  • 与其他拓扑相比,对硬件和软件的要求更高
  • 如果此拓扑中的任何集线器发生故障,可能会导致某些网络节点停机

菊花链拓扑

菊花链拓扑结构将网络节点按顺序串联起来,便于将数据包从一个节点传输到下一个节点。菊花链拓扑有两种类型:线性菊花链和环形菊花链。在线性菊花链拓扑中,数据以单向方式从一个网络节点流向另一个网络节点;环形菊花链拓扑是通过将线性菊花链的最后一个网络节点连接到线上的第一个网络节点而形成的。

菊花链拓扑的优势:

  • 菊花链拓扑不需要中央集线器或交换机即可运行
  • 菊花链拓扑结构易于实现
  • 在不中断现有网络的情况下轻松添加新节点

菊花链拓扑的缺点:

  • 拓扑中的任何设备,都可能破坏整个网络
  • 如果多台设备同时传输数据包,可能会发生数据冲突
  • 当数据包通过每个节点时,带宽和速度可能会降低

网络拓扑的重要性

了解网络拓扑结构对于确保最佳网络功能和管理至关重要,此外,它还提供了对复杂网络组织的了解,并有助于有效解析网络节点。

  • 影响网络的运行方式:当使用合适的网络拓扑结构时,它可以确保网络以最高效率运行,并提高数据传输速率。
  • 了解网络基础设施的组织方式:网络拓扑工具使IT运维团队能够更好地可视化网络,并了解每个设备的依赖关系。
  • 支持分布式网络的地理可视化:这确保了IT管理员可以有效地绘制跨多个地区的组织网络。
  • 解释设备和应用程序如何影响网络中的其他设备和应用程序:通过网络拓扑了解设备依赖关系有助于确定哪些设备或应用程序可能会影响其他设备并导致网络瓶颈。
  • 帮助查找和解决系统范围的问题:有了正确的网络拓扑图,问题诊断、故障排除和网络资源分配就会变得更加容易。

如何选择企业适合的网络拓扑

采用灵活的网络拓扑可以帮助网络管理员克服企业中的扩展需求、复杂的网络环境和严格的安全要求等挑战。以下是网络管理员在为其企业选择网络拓扑时应考虑的一些因素。

  • 网络要求:网络管理员应彻底检查网络要求,确定设备数量,评估其企业网络所需的带宽和流量模式。
  • 了解不同的网络拓扑:网络管理员应该了解不同的网络拓扑,并在做出正确的决定之前分析其优缺点。例如,星型网络拓扑可能适用于小型企业,而网状和混合拓扑可能适用于大型企业。
  • 可扩展性和适应性:网络管理员应选择能够轻松适应未来的扩展并很好地适应现有IT基础架构的网络拓扑。

选择可靠的网络拓扑映射解决方案与为企业网络选择网络拓扑一样重要,因为它可以帮助管理员监控和跟踪所有网络节点。

OpManager网络拓扑解决方案

ManageEngine OpManager 提供全面的实时网络拓扑映射功能,网络拓扑服务与OpManager的广泛功能相结合,使其成为IT管理员的可靠解决方案,OpManager突出的实时网络拓扑映射功能包括:

  • Layer 2映射
  • 业务视图
  • 3D楼层和3D机架视图
  • 虚拟拓扑图

Layer 2映射

OpManager的Layer 2映射是网络管理员的重要工具,通过映射连接到种子路由器的所有网络节点,可视化其复杂IT基础架构的网络拓扑。通过 OpManager的Layer 2映射发现,网络管理员可以发现种子路由器并实时监控连接到它的所有设备,这可以防止网络管理员被来自网络上每台设备的警报淹没。OpManager的Layer 2映射可以使用各种协议进行发现,包括:

  • 地址解析协议(ARP):如果要将 IP 地址映射到本地设备上可识别的物理地址或MAC地址时,则可以使用 ARP。
  • 链路层发现协议(LLDP):LLDP用于发现局域网以太网,在局域网以太网中,LLDP可用于传输身份、功能等。
  • Cisco发现协议(CDP):CDP用于直连Cisco设备之间的信息传输,如果您的网络中使用Cisco设备,建议使用CDP方式进行发现。
  • IPROUTE 协议:IPROUTE 用于确定数据包通过多个路由器从其源传输到目的地的一系列路由器的路径。
  • 转发数据库协议(FDP):FDB用于管理有关如何在网络中转发数据包的信息。

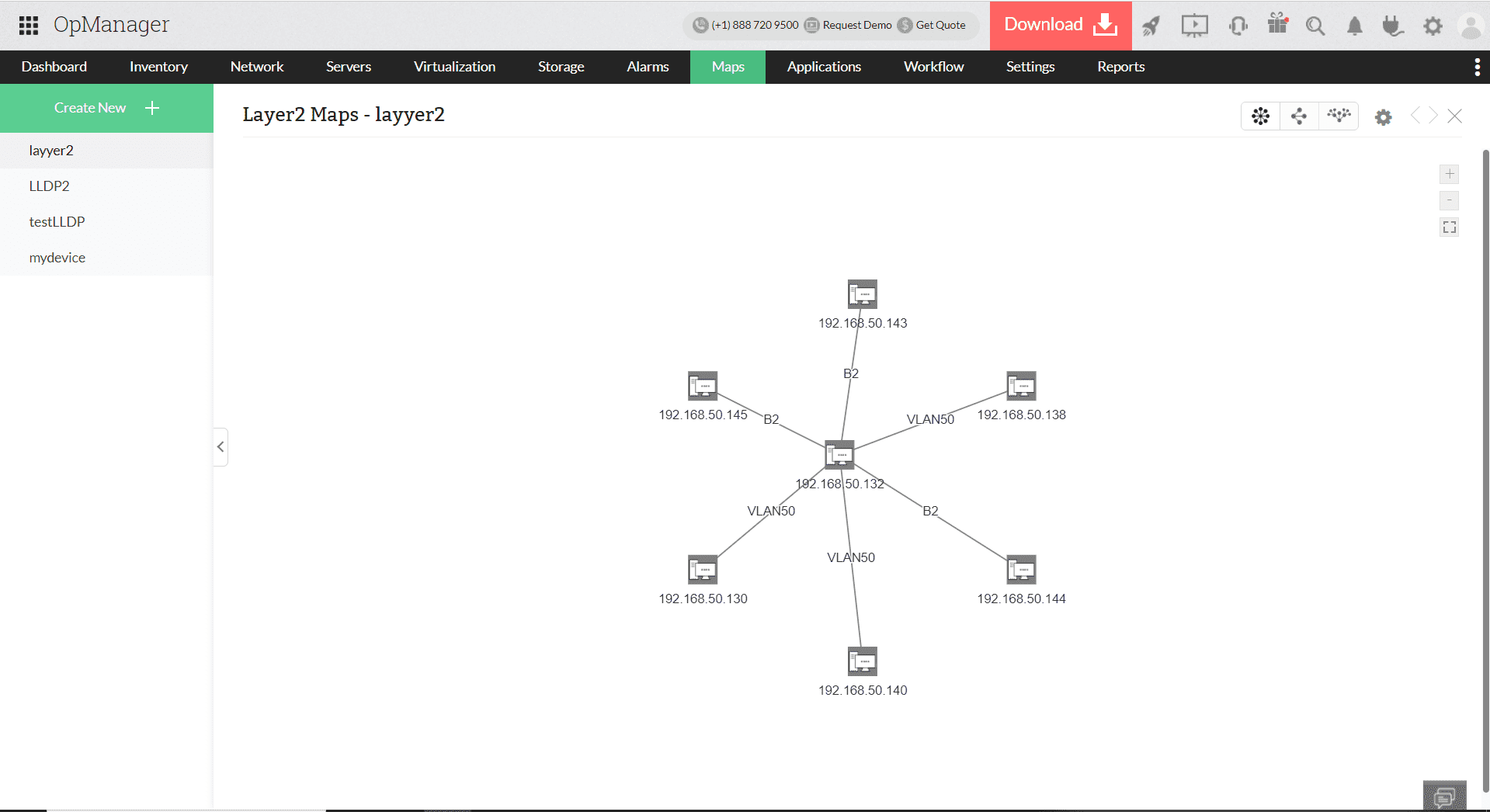

layer2映射

业务视图

通过OpManager的业务级映射,IT管理员可以根据设备所提供的业务服务获得设备的图形化表示。IT管理员可以通过在设备之间添加链路来创建网络级依赖关系,然后可以根据用户或组织的需求配置这些链接,管理员还可以添加地图来表示数据中心所在的地理位置。业务级映射确保业务关键型应用程序始终可用,并有助于更快地进行故障排除。

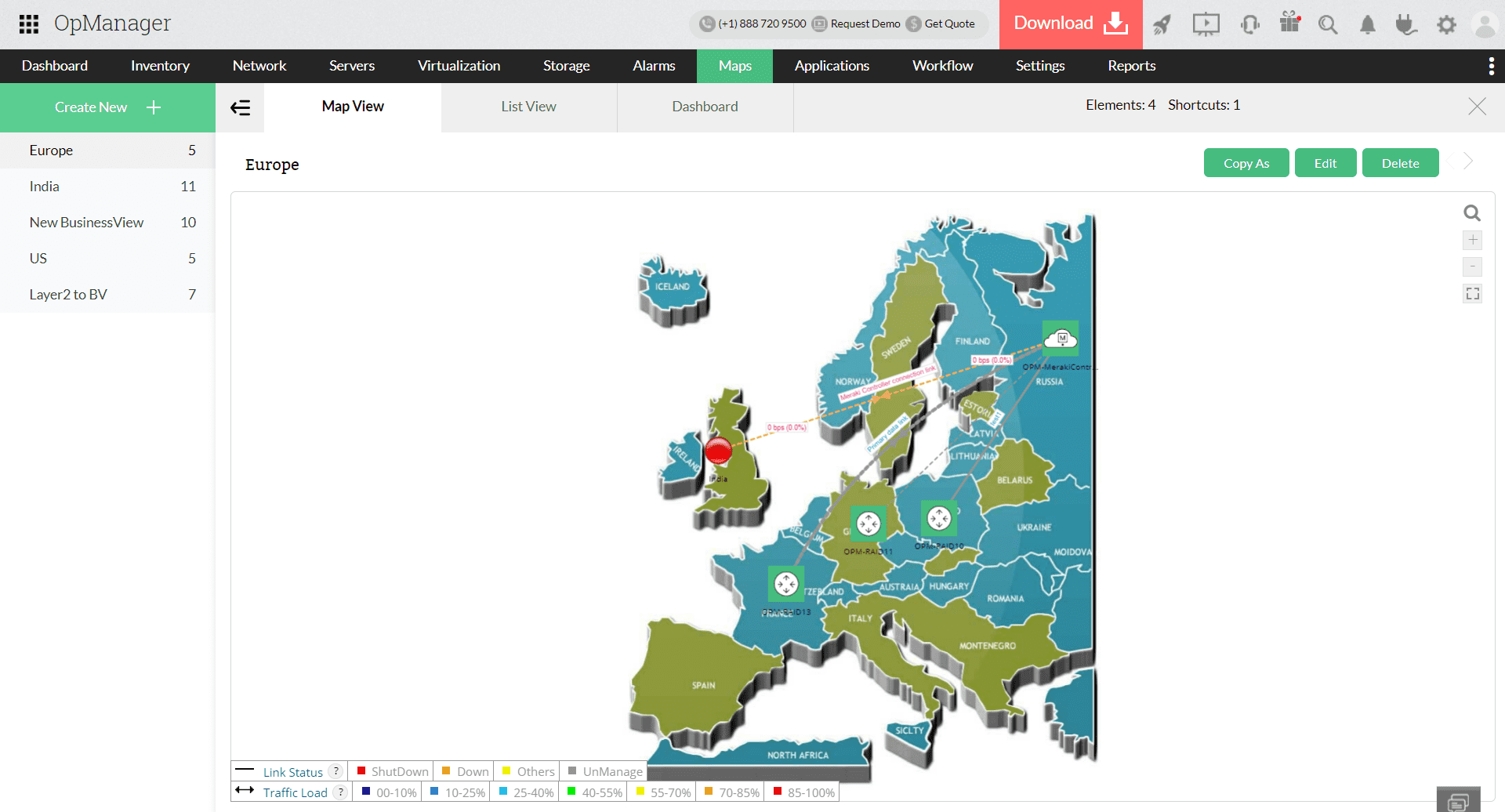

业务视图

3D楼层和3D机架视图

OpManager的3D地板和机架视图允许IT管理员查看其企业网络的物理布局。在3D楼层视图的帮助下,网络管理员在单一管理平台中可视化数据中心或服务器机房每一层的服务器和交换机。这使得定位服务器或交换机、查看其状态以及借助颜色代码识别故障服务器或交换机变得更加容易。在Rack View的帮助下,网络管理员可以查看服务器机架中的网络设备。这些网络设备可以通过在3D地板和机架视图中虚拟重新排列来优化。这种对网络架构的虚拟理解有助于您有效地组织和管理数据中心。OpManager还提供了所有网络设备状态的颜色编码表示。这有助于网络管理员快速识别问题并解决问题。

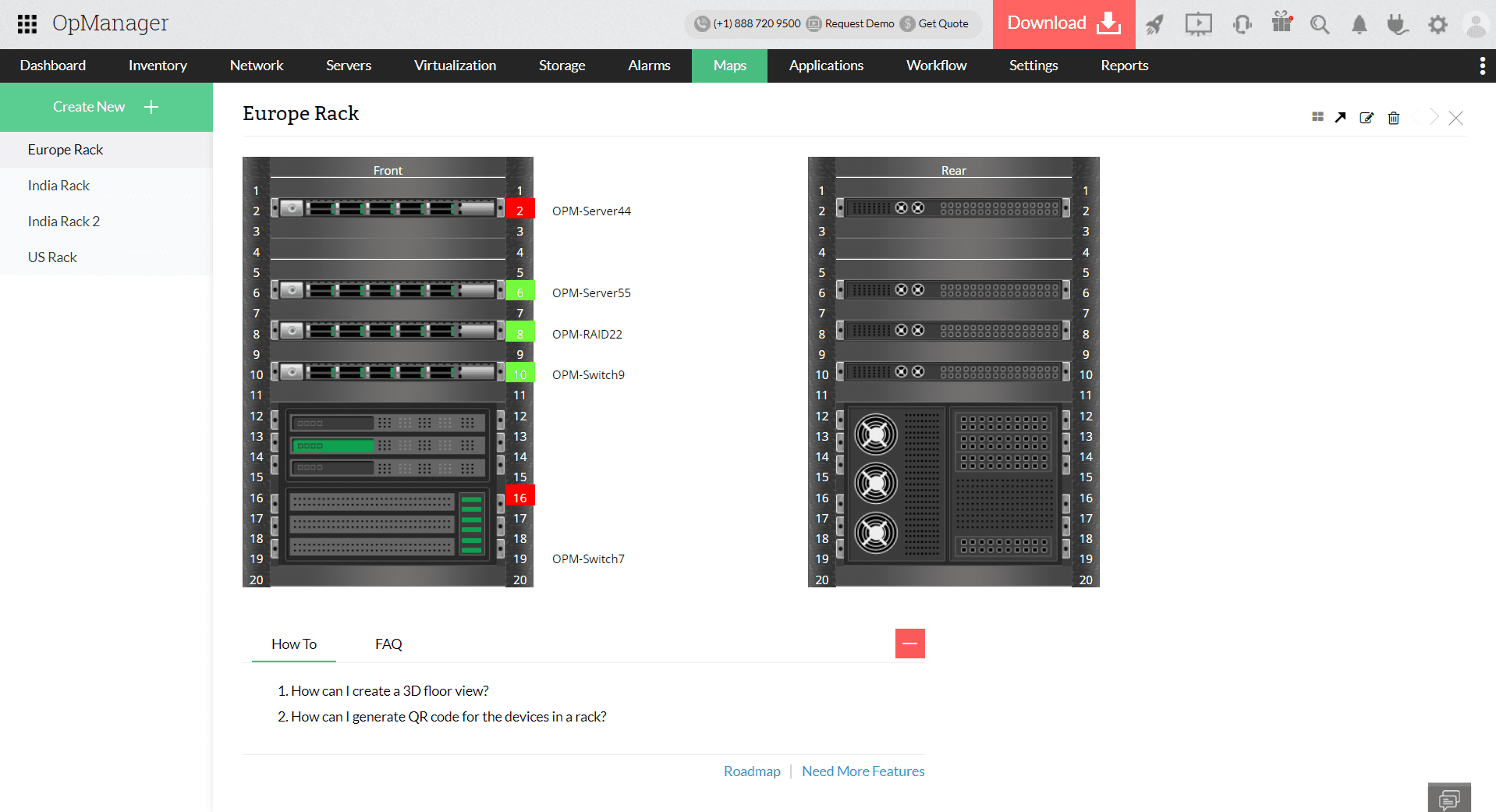

3D楼层和3D机架视图

虚拟拓扑图

OpManager的虚拟拓扑图为网络管理员提供了重要的帮助,使虚拟基础设施、主机、虚拟机和集群可视化。通过OpManager的VMware映射,管理员可以查看vCenter、关联的主机和虚拟机的详细映射关系。此外,对于Hyper-V设备和Nutanix集群,管理员可以轻松查看它们的依赖关系和VM计数,这些不同的映射选项快速展示了虚拟基础架构的状态以及主机、虚拟机和集群之间的互联关系,大大提高了虚拟网络拓扑管理的效率。

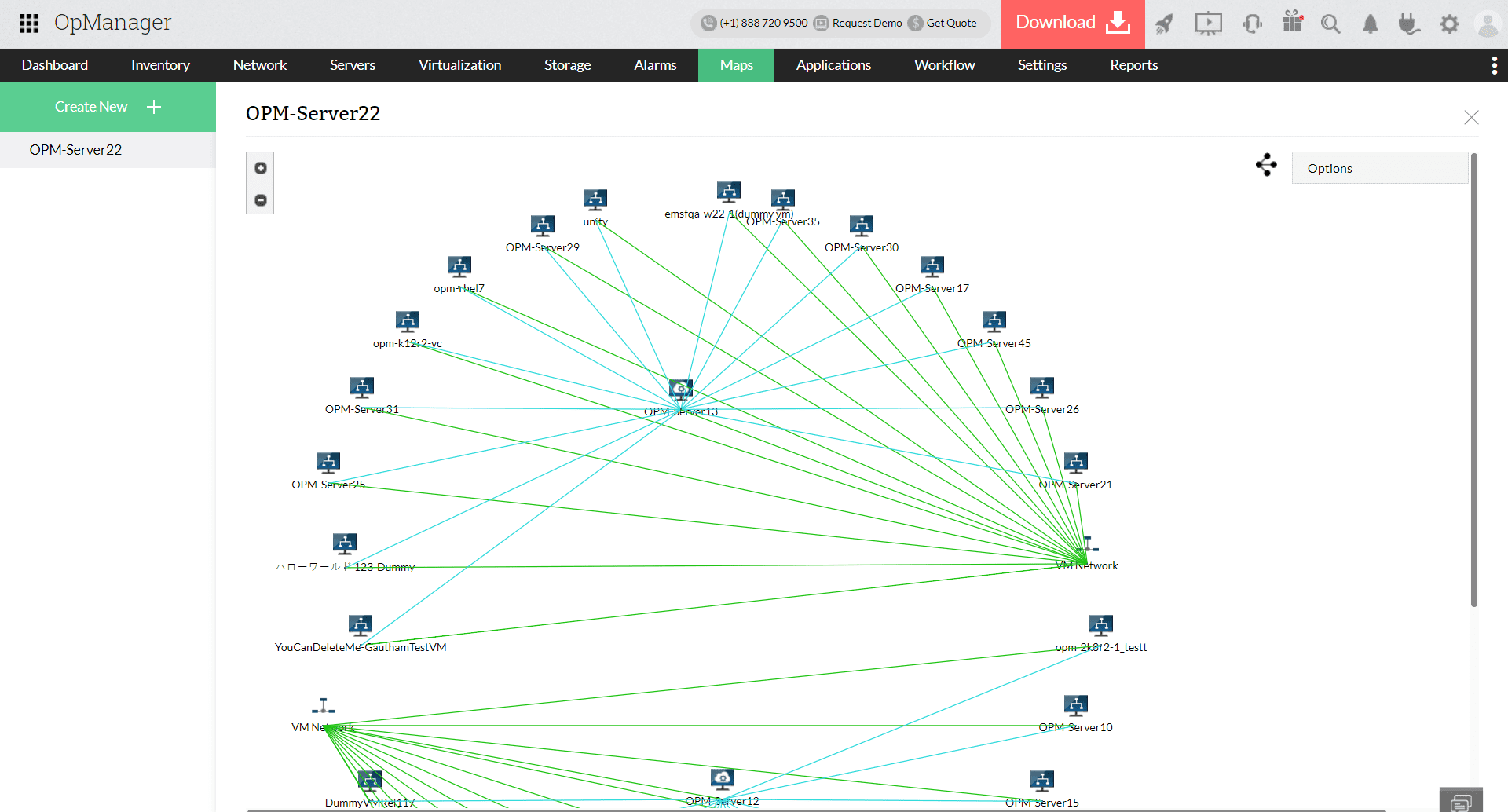

虚拟拓扑图
