WAN监控 - 常见问题

我的网络为什么需要使用WAN RTT监控器?

基于Cisco IP SLA的WAN RTT监控对您的网络是最佳的选择,如果您

  1. 经常面临基于MPLS的网络性能问题
  2. 想要监控远程站点间WAN链路的可用性与性能
  3. 正面临着WAN线路相关的问题
  4. 想要直观的了解您WAN线路下跳方面的信息
  5. W想要监控ISP提供的WAN链路上的QoS

如果您的edge设备为运行IOS的Cisco设备,那么Cisco IP SLA则是一个非常有效的,监控WAN线路可用性的监控方案。

什么版本的IOS或Cisco设备支持Cisco IP SLA?

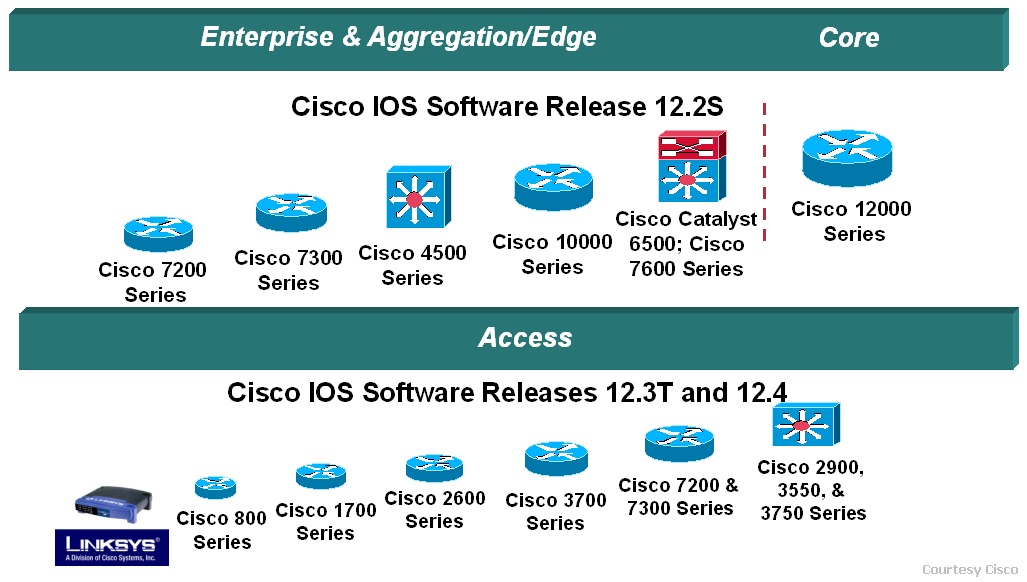

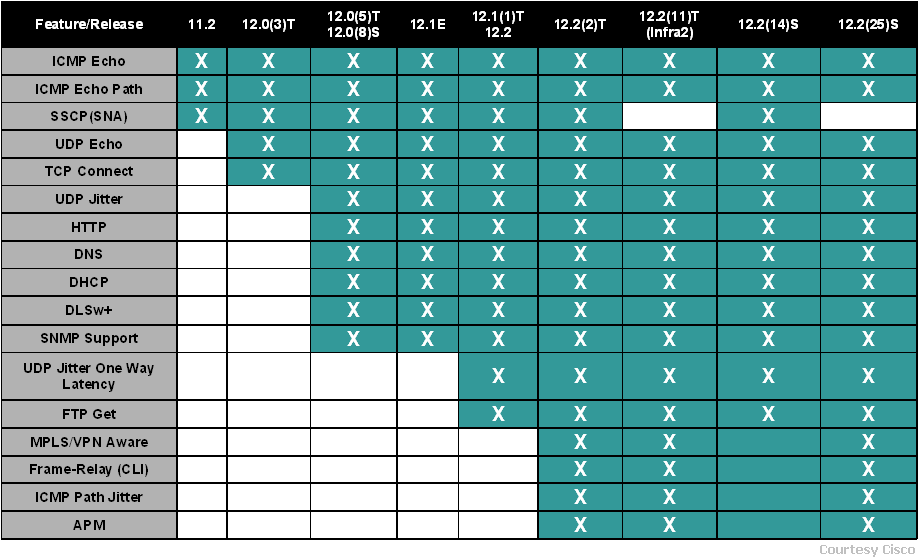

点击这里 查看支持IP SLA的Cisco IOS版本图表, 对于支持IP SLA大的Cisco设备列表,点击这里。更多管理Cisco IP SLA的信息,请参阅这里

Cisco IP SLA会占用设备多少负载?

详细信息请参考Cisco的宣传手册。

以下数据仅供参考。测试设备Cisco 7200VXR/NPE-225,IOS版本12.2(8)T5。

IP SLA每秒操作数 500探针 1000探针 2000探针
4 2% 2% 2%
20 5% 9% 14%
40 12% 29% 45%
60 39% 42% 70%

详细的影响数据,请参阅我们的知识库

我需要为评估WAN RTT监控器申请一个单独的许可吗?(评估/现有用户)

在产品的试用期内,WAN RTT监控功能是可以使用的,如果要继续使用WAN RTT监控功能,您需要购买一个注册许可。

使用OpManager监控WAN的步骤

步骤 1 : 添加(发现)路由器,请确认在路由器上配置了正确的SNMP读和写团体字符串。

步骤 2 : 配置Cisco路由器,向OpManager发送陷阱, OpManager会基于收到的陷阱生成告警。 将OpManager服务器配置为SNMP服务器来接收来自路由器的陷阱,Telnt连接到路由器执行下面的命令:

snmp-server host traps rtr

假设OpManager的主机地址为192.168.18.128,团体字符串为private,那么上述命令则为:

snmp-server host 192.168.18.128 traps private rtr

步骤 3 :创建WAN监控器

  • 点击地图页签,从基础架构分类子菜单下,选择WAN RTT监控器,点击设置
  • 从OpManager发现的路由器列表中选择源路由器,然后选择源路由器的相关接口
  • 指定目的IP地址或使用搜索选项,从发现的路由器中选取,也可以直接输入路由器的IP地址,点击添加提交明细
  • 您将看到您要配置的监控器汇总,现在点击应用到设备,将明细提交到设备,这需要消耗一些时间来配置
  • 等待一段时间,刷新页面,查看新监控器。从您创建监控器的时间开始,数据每隔一小时收集一次

如需更多帮助,请联系我们。
