一张综合网络图囊括万千——特别是当你试图找到网络中互连之间的关系并了解网络的数据时。网络拓扑是一个用于定义和描述IT基础设施网络中设备或元素之间的互连的概念。您可以使用网络拓扑映射软件或网络拓扑映射工具上的网络拓扑图查看您的网络拓扑。
OpManager的自动网络拓扑映射具有帮助您轻松执行网络可视化的功能,例如:
网络映射软件OpManager的Layer2 Maps提供网络映射功能,通过提供其互连的实时视角来帮助了解二层网络的物理拓扑组织。
OpManager,网络拓扑映射,允许您发现连接到网络的二层设备,并使用节点、互连层和端口到端口连接以及接口绘制其逻辑、可视化表示。
二层发现帮助网络管理员通过实时网络地图可视化他们的完整网络基础设施。它会自动发现、映射和报表完整的设备集,如服务器、桌面、虚拟机、防火墙和基础设施中存在的其他设备。OpManager中网络设备发现支持的协议有CDP、LLDP、IPROUTE、FDB、ARP。
网络拓扑映射软件OpManager还可以映射虚拟基础设施的网络拓扑,包括VMware、Hyper-V、Xen和Nutanix设备-这有助于网络拓扑可视化。OpManager的网络图工具允许网络管理员有选择地查看连接,如主机到虚拟机、主机到网络、主机到数据存储、虚拟机到网络和虚拟机到数据存储。
OpManager提供了四个不同的网络可视化选项,以帮助您更好地可视化网络架构,如下所示。

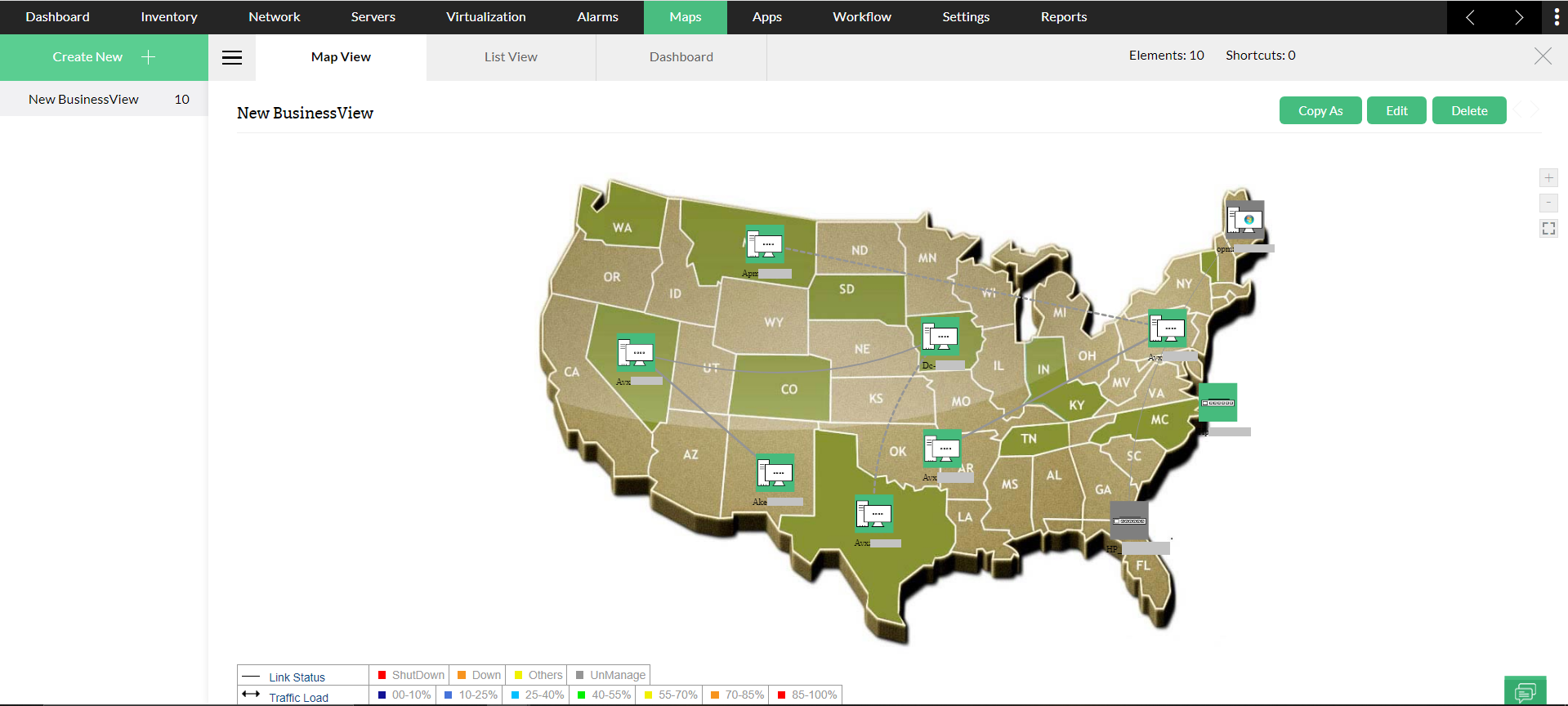

OpManager中的业务视图根据它们所满足的业务服务、要求或操作,提供设备的图形表示。二层地图旨在映射网络级依赖关系。
在业务视图中,IT管理员可以创建网络级依赖映射或业务级映射。在“业务视图”中添加设备之间的链接有助于在地图上显示网络图。这些链接可以根据用户或组织要求进行配置。IT管理员还可以使用OpManager UI中的“另存为BV”选项将二层地图导出为业务视图。使用OpManager的网络映射解决方案,您可以添加地图来表示地理位置,例如数据中心所在的国家或城市。

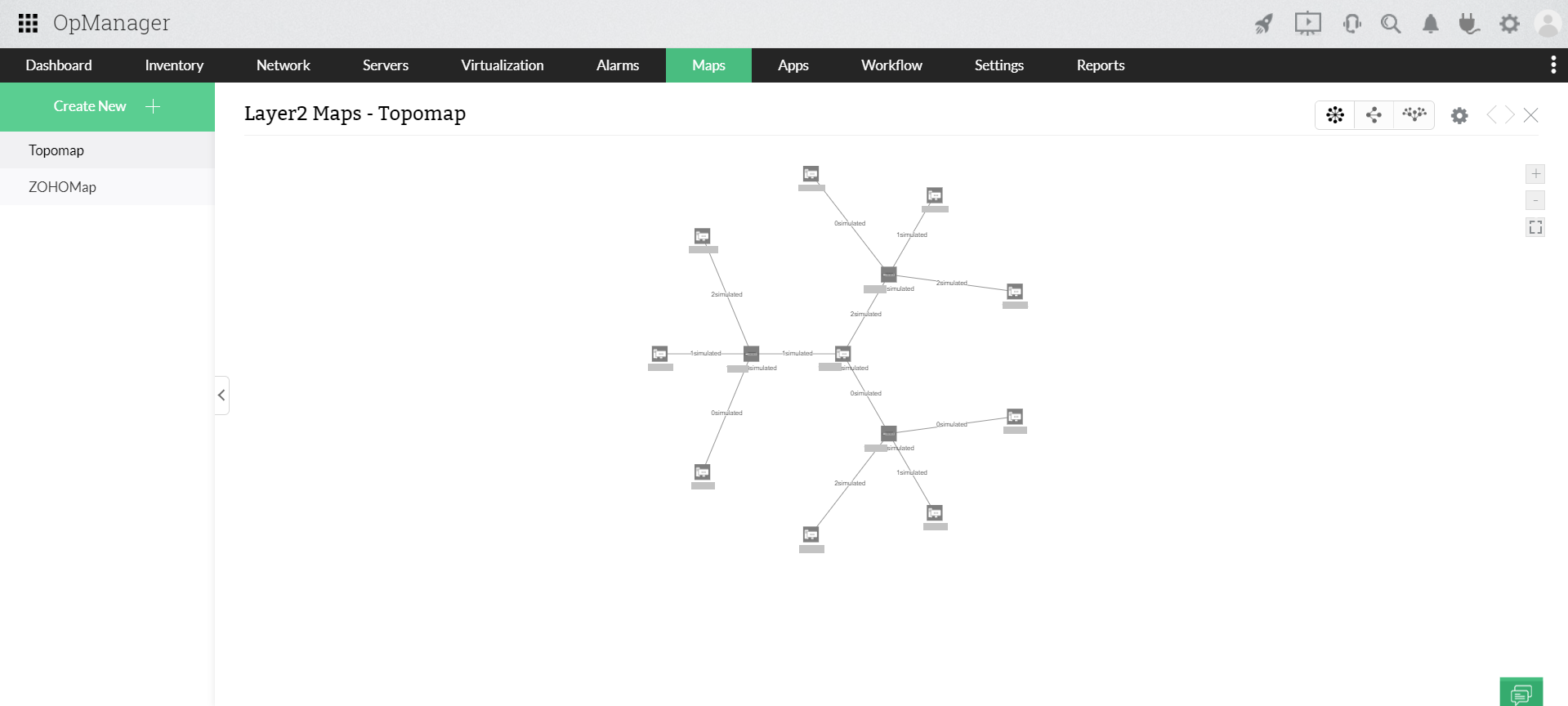

IT网络是动态的,要实时查看设备连接,您需要的就是二层地图。使用Layer2映射,一旦发现设备,您就可以自动创建网络拓扑图。您还可以计划此过程,以自动更新网络中设备的添加或删除。此二层地图有助于实时可视化网络基础设施。通过选择种子设备的选项,您可以防止因设备依赖而导致的错误告警。
OpManager的3D楼层视图可帮助您在单一的玻璃窗格中可视化数据中心或服务器机房每个楼层的服务器和交换机。这使得在颜色代码的帮助下更容易定位服务器或交换机,查看其状态,并识别故障服务器或交换机。
3D机架视图为您提供数据中心中机架的拓扑表示,其精确的物理排列。这种对网络架构的虚拟理解有助于您有效地组织和管理数据中心。当OpManager识别出机架中的故障设备时,您可以单击该设备以查看快照页面,从中启动故障诊断和网络故障排除。

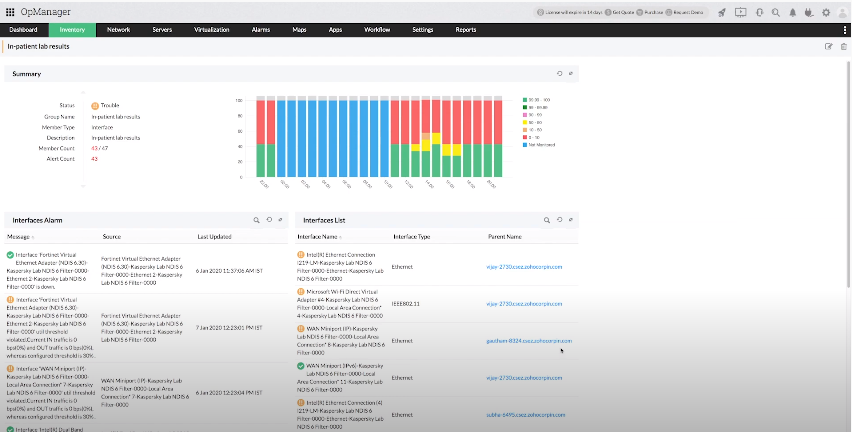

网络拓扑映射OpManager可以按部门名称、楼层编号、位置、接口类型、关键性或任何业务运营定义的组对网络设备或接口进行分组和子分组。这有助于简化网络监控和同时对多个设备进行配置更改。
通过这种方法,IT管理员可以识别每个分支、组或子组中有问题的设备和接口。这有助于了解每个组或设备中资源的使用趋势,从而有助于IT基础设施的信息广播和容量规划。它简化了资源清单管理和设备发现,同时对批量配置进行分组和应用。
使用仪表板,您可以将多个拓扑视图添加为小窗件,并在单个窗口中拥有所有这些视图的整合视图,从而实现集中网络管理。这种可视化水平有助于全面理解网络架构,并通过颜色编码告警识别故障设备。只需单击刷新,即可更新业务视图或二层地图中的设备状态。您还可以提供数据的图形表示,以便更好地了解网络。

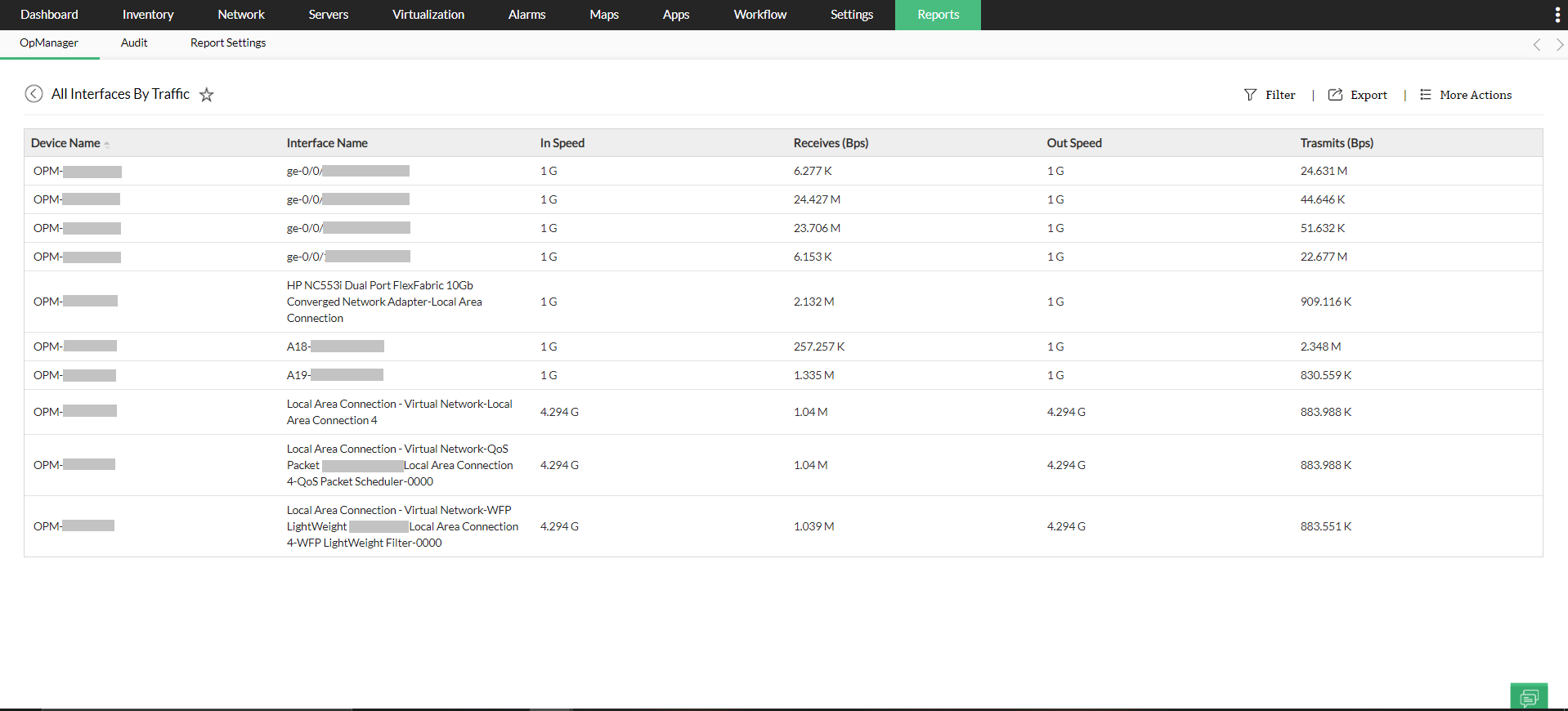

详细的报表可以在OpManager中查看和安排,以清楚地了解网络设备、接口、组性能、可用性、活动等。也可以为已发现的设备或业务视图中的设备生成报表。报表可以按日、按周或按月安排。此外,生成的报表可以根据IT管理员的需要以PDF或XLS格式交付。也可以生成自定义报表和前N名报表。
使用OpManager的移动应用程序,监控您的网络设备不需要局限于桌面。相反,您可以随时随地实时监控和可视化网络基础设施。
OpManager的移动应用程序可帮助您获得更多设备组的可见性:其性能、配置等;获取业务关键应用程序的状态通知,了解网络设备的一般变化,而无需密切监控它们。您还可以远程对网络问题进行故障排除,并使用移动应用程序随时随地保持网络的掌控。
了解更多关于网络图和网络图视图的类型。
