现代网络容纳了来自不同供应商的众多设备，支持一系列新技术，并跨越多个地点的边界。随着网络日益复杂，网络管理员发现越来越难以跟踪网络环境中的所有当代进步和发展，这使得网络管理比以往任何时候都更具挑战性。

网络拓扑、设备依赖关系、结构计划和跨境网络连接的可视化表示可以极大地帮助网络管理员管理复杂的业务网络。随着市场上大量网络图表工具的出现，手动图表已经排在了次要位置，网络管理员正在从大量的在线网络图表工具中进行选择。

然而，由于业务网络的多样性，专注于正确的工具可能相当令人生畏，因为没有一刀切的解决方案。因此，组织必须投资于适合其业务需求的正确网络图工具。

最佳网络图表工具的特点

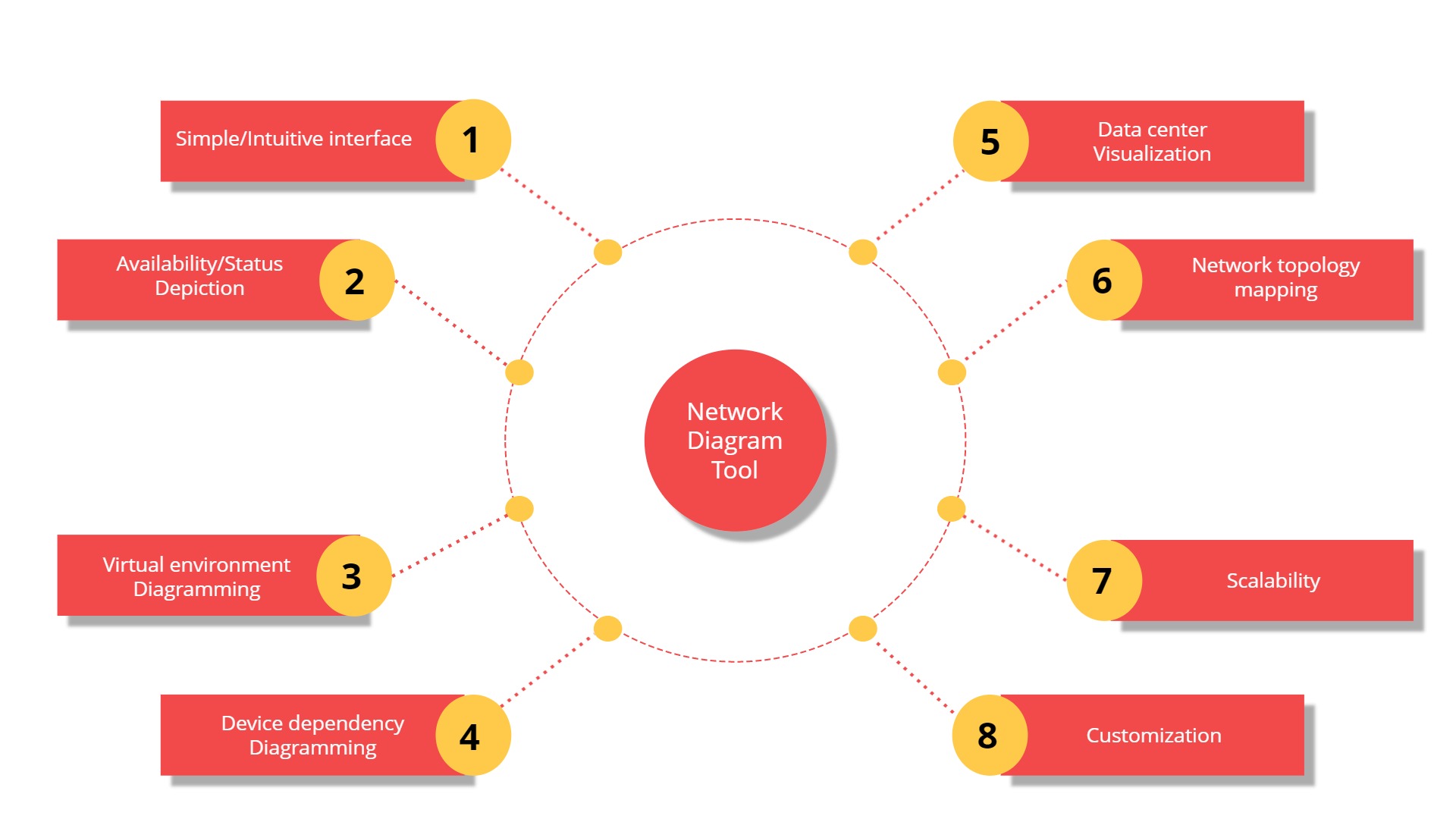

以下是最佳网络图表工具应该具备的特征列表：

• 简单的用户界面：最好的网络图表工具应该具有直观的用户界面，提供无缝的图表体验。鉴于商业网络的复杂性，流畅的界面至关重要，即使是最复杂的网络，用户也能毫不费力地绘制或绘制地图。
• 可用性指示：最佳网络图绘制工具应描述所有网络组件的实时状态或可用性。这有助于网络管理员快速发现故障或中断，并加快故障排除。
• 虚拟环境图：随着混合网络的兴起，在线网络图工具也应该与虚拟机（VM）和服务器兼容，因为它们是当代网络的组成部分。正确的工具应该帮助网络管理员生动地可视化虚拟环境，并绘制他们的地形图。
• 设备依赖性图：在只有种子路由器的IP可用的环境中，设备依赖性的自动映射变得必不可少，这使得自动网络图工具在这种情况下是最好的选择。
• 数据中心图表：正确的网络图表工具还必须能够创建数据中心的虚拟副本。数据中心内服务器、存储设备和网络组件的可视化构建有助于管理员主动关注其可用性和健康状况。
• 网络拓扑映射：理想的网络拓扑图工具必须能够绘制各种形状和大小的网络，即局域网、MAN、广域网等。无论网络布局多么复杂，正确的工具必须能够准确地绘制它。
• 可扩展性：一个强大的网络图表工具应该是可扩展的，以适应企业的网络增长。它应该无缝支持从中小型到企业级的网络。
• 定制：一个组织可以托管多个网络，因此正确的网络图工具必须能够根据业务功能、位置、子网等对网络图进行分割。

OpManager：网络图表变得简单

OpManager是一个全面的网络监控解决方案，它提供网络图表功能，使管理员能够轻松管理复杂和分布式网络。借助OpManager的实时网络图工具，管理员可以在一个时间内无缝构建其网络地形和数据中心的虚拟副本。

如何使用OpManager创建网络图

• 拖放构建器
• 自动网络图表

拖放设备以创建网络图

您可以使用OpManager的拖放网络图表，只需3个步骤即可创建网络图。

1. 您将找到可用设备列表，您可以从中拖放所需的设备。OpManager的网络图工具还附带了批量添加设备的选项，这节省了很多时间。这样，您可以选择关键设备并密切关注它们。
2. 根据您的网络布局放置拖动的设备，通过绘制链接在它们之间建立连接。网络图中的这种连接对于了解网络中的设备和组件是如何相互链接的非常重要。您也可以根据您的方便给链接贴上标签。
3. 现在，您可以从工具中可用的默认世界地图中选择网络图的背景图像，或者您可以简单地上传并使用您的分支机构布局。这有助于您实时可视化您的组织，并在停机时轻松找到设备进行故障排除。

使用第2层地图实现网络图的自动化

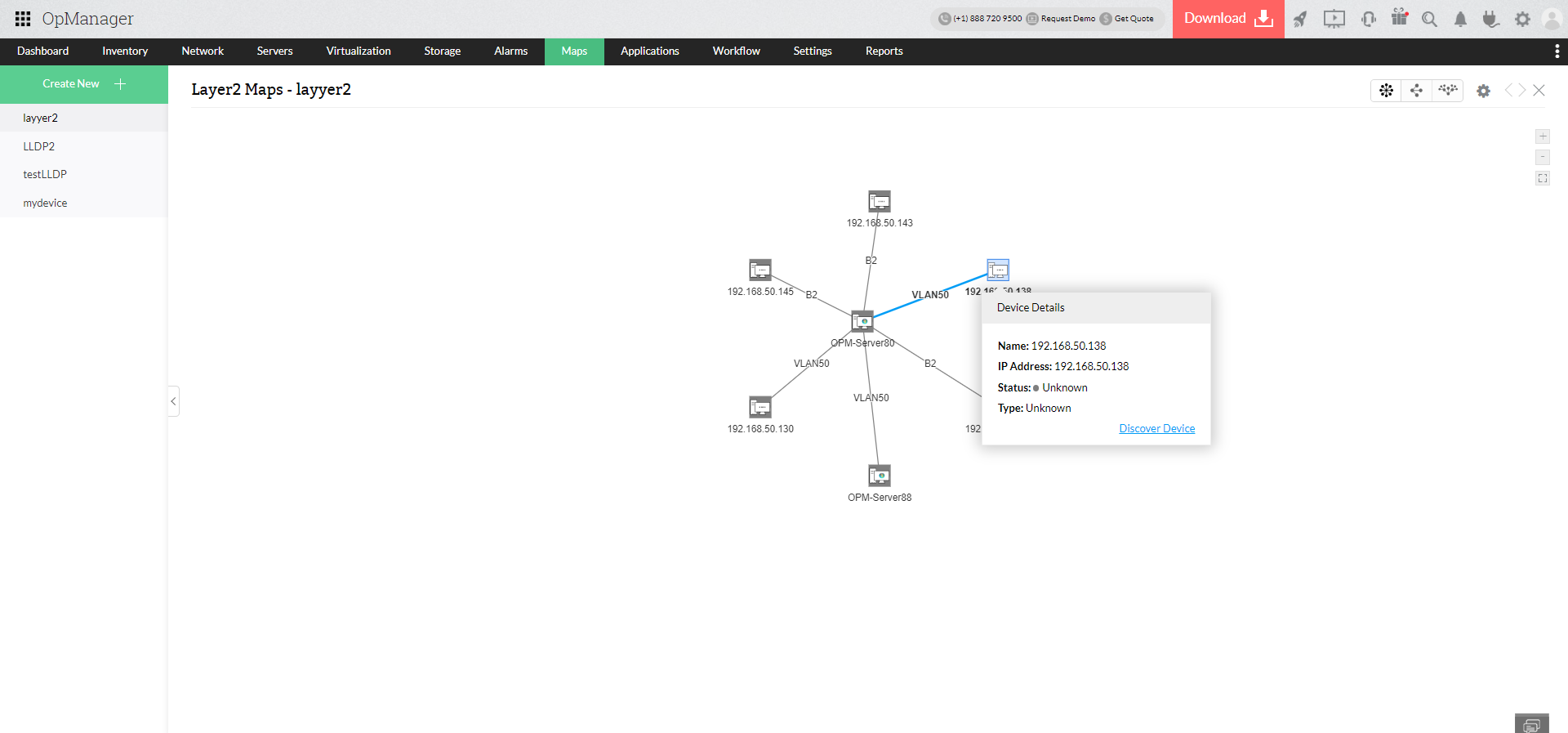

OpManager的自动网络图工具中的第2层发现功能利用包括CDP、LLDP、IPROUTE、FDB和ARP在内的机制来发现网络中连接的设备。您需要做的就是指定种子路由器的IP地址和种子路由器的SNMP凭据，以识别连接到它的设备。您还可以将第2层发现限制在特定的IP范围内。一旦发现，OpManager会自动创建网络图，其中包含节点、互连层和端口到端口连接等详细信息，以及接口。您可以选择在三种不同的视图中查看它：径向树（默认视图）、节点链接和气球树。

计划第2层发现：

随着设备不断向网络添加或删除，网络图变得过时。为了跟上这些网络变化，您需要定期重新发现设备，这是一项真正的任务。OpManager的自动网络图工具通过在初始发现期间指定计划间隔来帮助您实现网络图生成过程的自动化。

设置Up-link依赖性：

通过OpManager的Layer-2发现，您可以在发现期间自动为设备分配上行链路依赖项。这消除了在种子/父设备停机时收到多个停机警报。

网络图表视图

OpManager的网络拓扑图工具允许您以以下格式可视化您的网络：

• 业务视图
• Zoho地图和谷歌地图
• 3D地板图和机架视图

业务视图

OpManager的网络图软件允许您使用拖放图构建器构建业务视图，为您提供无缝的网络图处理体验。OpManager中的业务视图根据它们所满足的业务服务提供设备的图形表示。这确保了业务关键型应用程序随时可用，并有助于更快地进行故障排除。

Zoho地图和谷歌地图

使用Zoho Maps，OpManager通过其地图功能帮助构建分布式和企业级网络的图表。您可以使用此功能根据设备的地理分布将设备放在地图上来可视化您的网络。此功能还使用Zoho地图以公里为单位显示等效地面距离。OpManager还允许您集成谷歌地图，并根据其地理分布将设备放置在其上。

3D地板图和机架视图

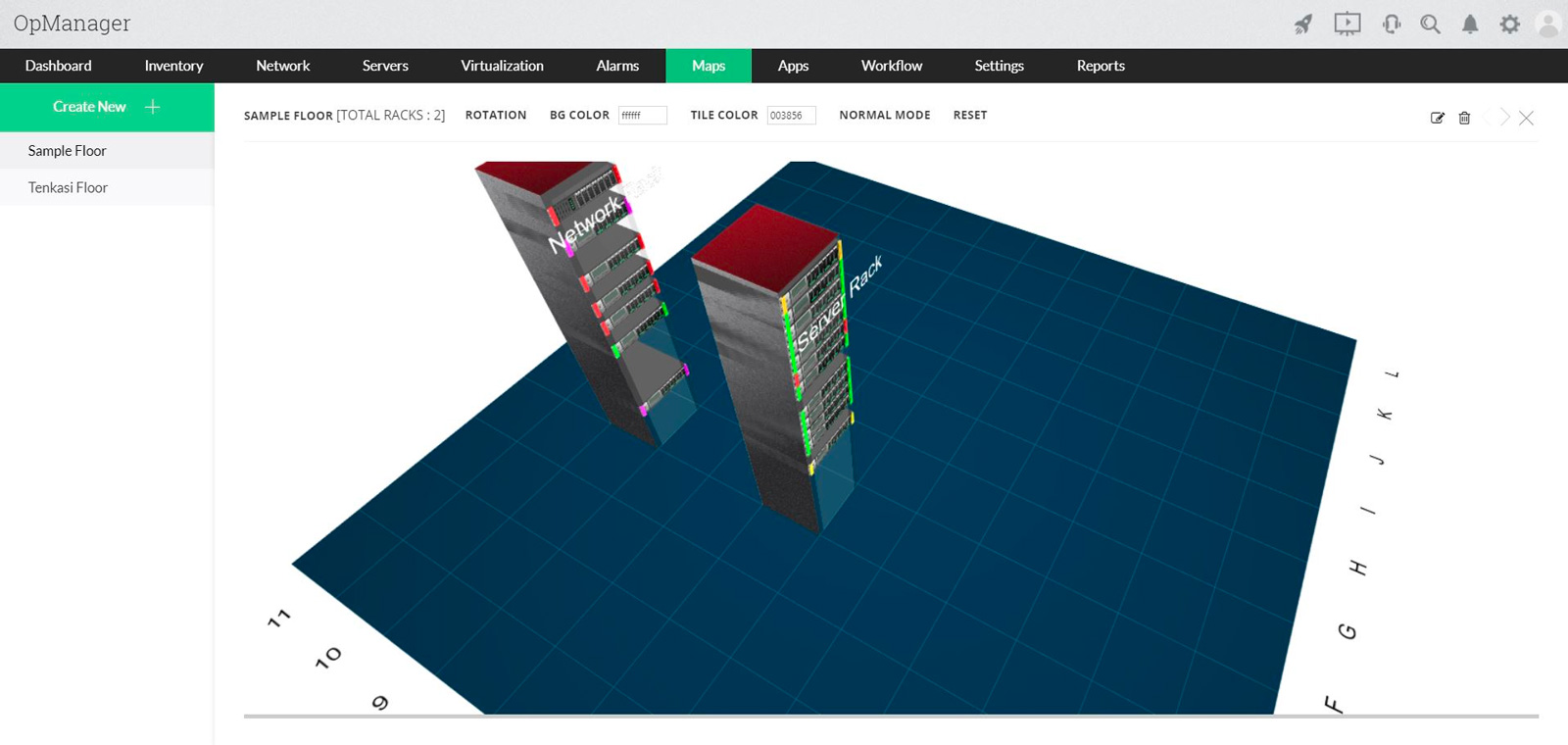

OpManager的网络图地图工具可帮助您在机架视图中创建数据中心的虚拟复制，以实现全天候监控。这些机架也可以加载以创建地板视图。这有助于您轻松找到存在故障设备的机架/地板，并实现更快的分辨率。

要了解有关OpManager如何帮助您进行图表绘制的更多信息，请下载30天免费试用版，或注册演示。
