虚拟网络拓扑图

OpManager 为你提供基于虚拟化厂商来可视化整个虚拟基础架构的选项，使你可以一目了然查看所有主机和虚拟机（以及 Nutanix 的集群）及其当前状态。以下是 OpManager 所支持的虚拟化拓扑图类型：

• VMware 拓扑图
• Hyper-V 拓扑图
• Xen 拓扑图
• Nutanix 拓扑图

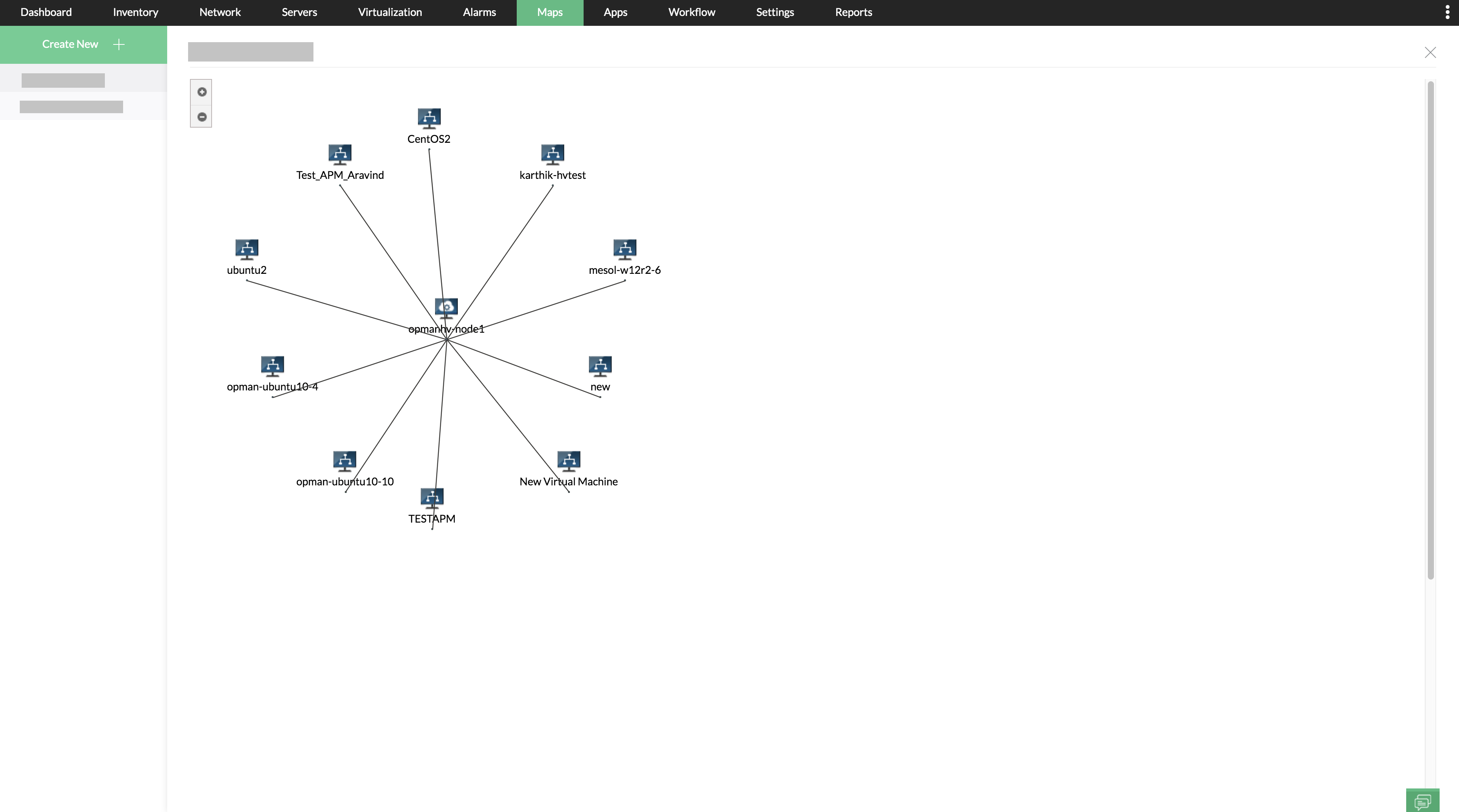

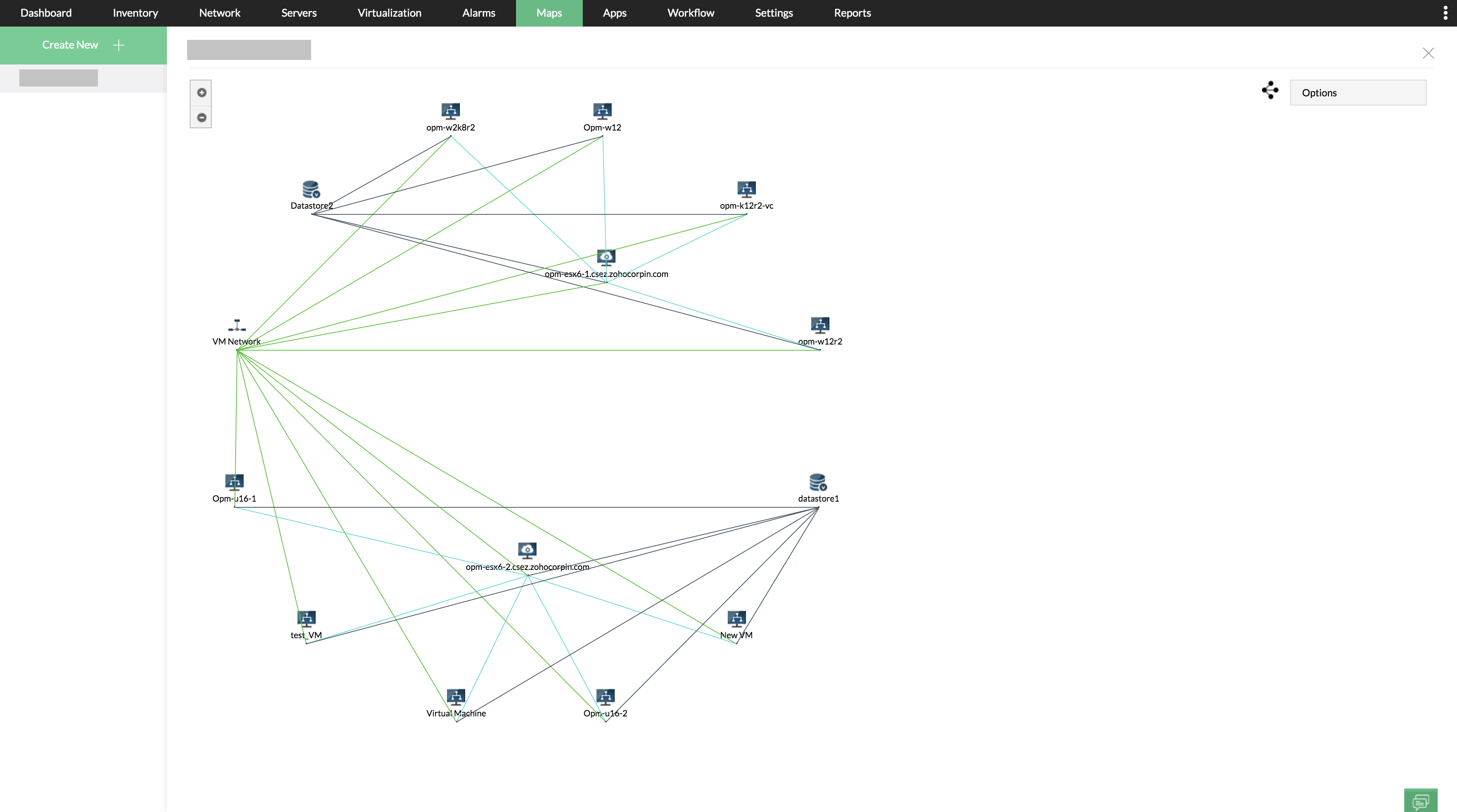

VMware 拓扑图：

要访问 VMware 拓扑图，点击“Maps（拓扑图）”，然后点击 VMware 选项卡。系统会显示你网络中可用的 vCenter 服务器列表，以及服务器的一些通用信息，例如主机数量和虚拟机数量。点击任意列出的服务器即可查看该 vCenter、其主机和虚拟机的可视化拓扑图。

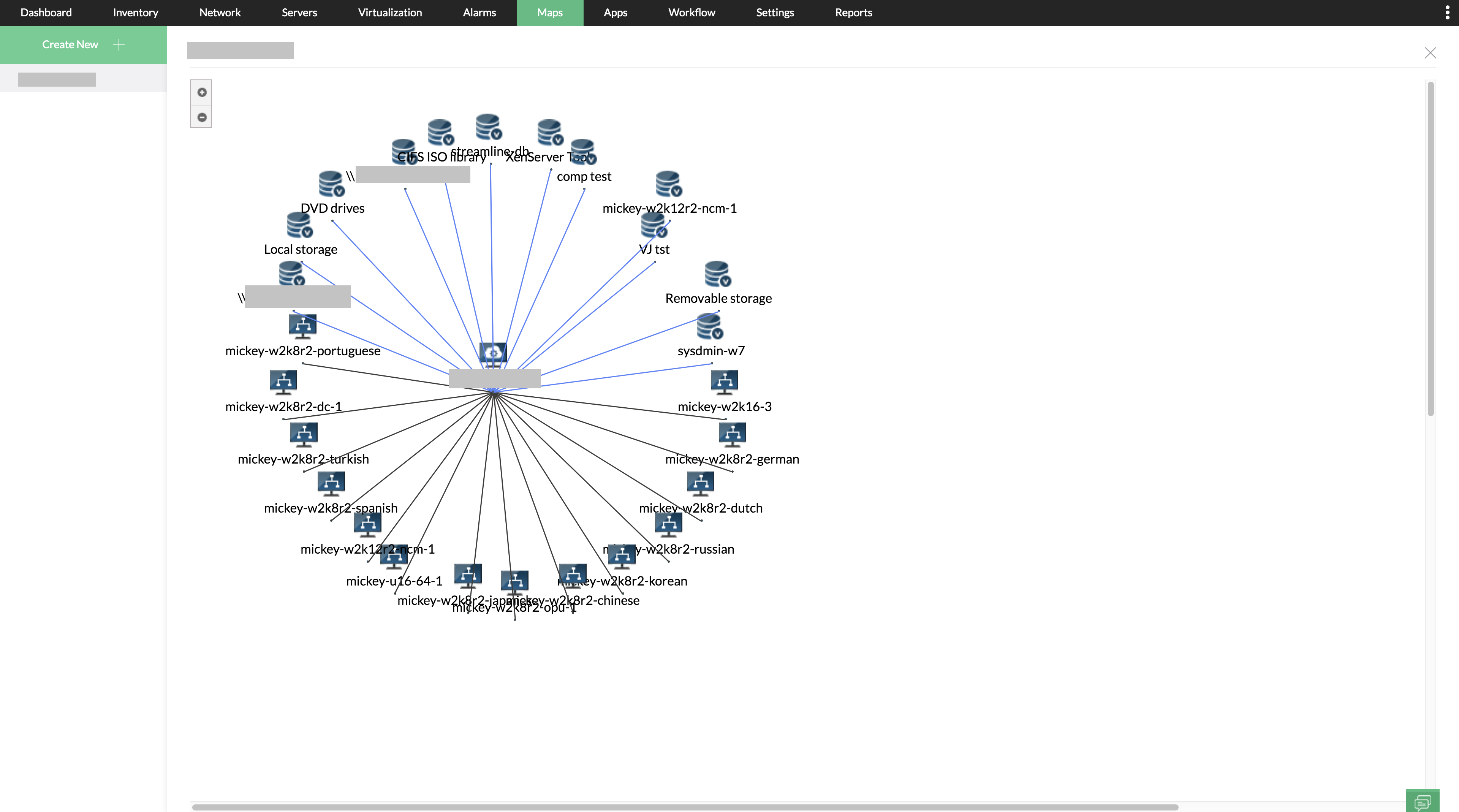

Hyper-V 拓扑图：

要查看 Hyper-V 设备的依赖关系拓扑图，请在“Maps（拓扑图）”下进入 Hyper-V 选项卡。你可以看到 Hyper-V 主机及其相关信息，例如虚拟机数量、CPU 和内存信息。要查看映射关系的可视化展示，点击任意主机即可打开其拓扑图。

Xen 拓扑图：

在完成发现后，OpManager 会自动提供 Xen 管理程序、客户机和宿主机的拓扑图。可用的 Xen 资源池列表可以在“Maps（拓扑图）”中的 Xen 部分查看，并附带一些通用信息，例如主机和虚拟机数量、总内存以及该资源池中正在使用的 CPU 核心数。点击任意列出的 IP 地址会进入对应 Xen 资源池的拓扑图视图，在那里会展示主节点、主机和虚拟机之间的依赖关系。

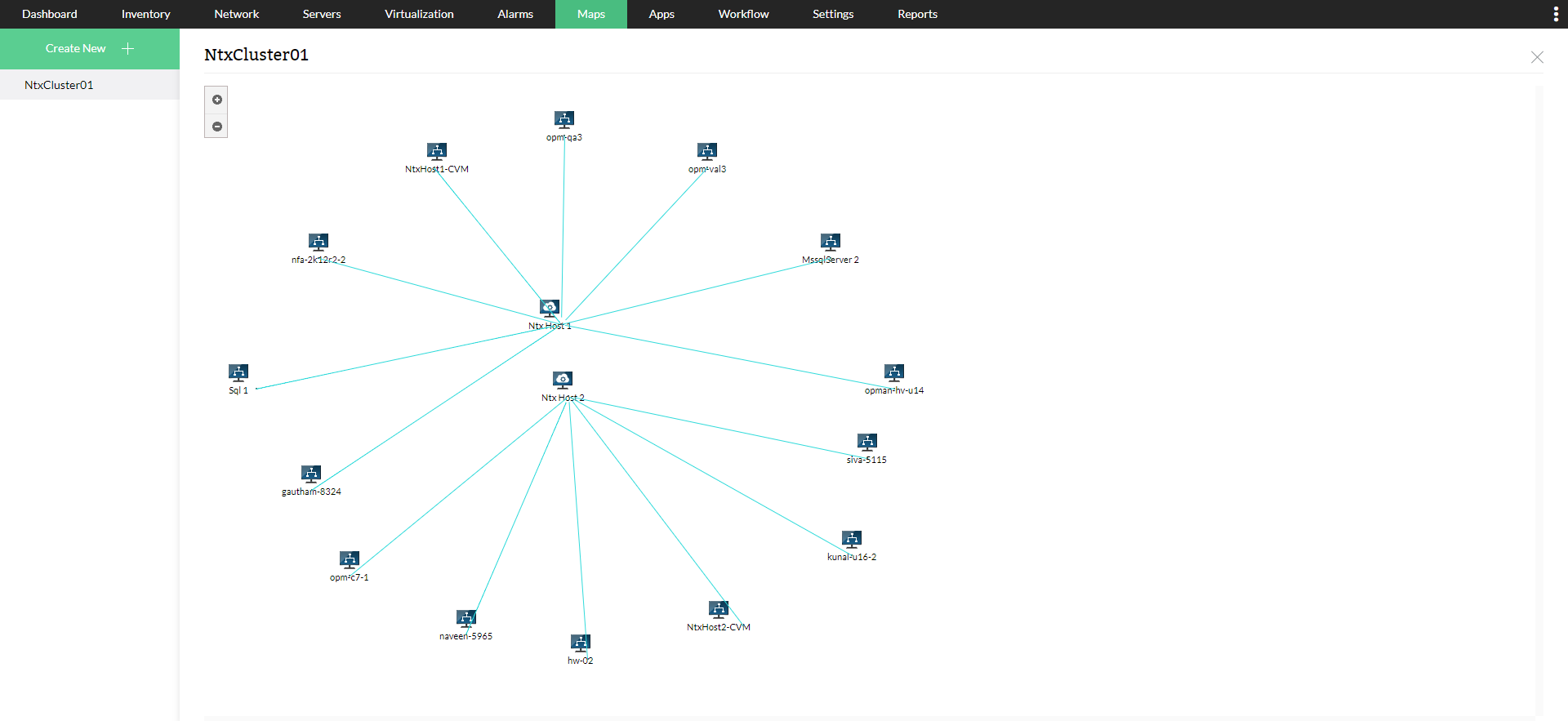

Nutanix 拓扑图：

在“Maps（拓扑图）”部分打开 Nutanix 选项卡后，会显示可用集群列表以及每个集群的主机总数和虚拟机总数。要查看任意集群下的依赖关系，点击该集群，即可在拓扑图视图中看到相关的主机和虚拟机。
