OpManager通过CDP、ARP、IPRoute表和Bridge表MIB信息来绘制给定路由IP和IP范围的二层拓扑图。
OpManager二层拓扑的特色：
路由发现算法
使用WebNms算法：路由必需有2个或以上接口，并且IpForwardding必须设置为1。
交换机发现算法
使用WebNms算法：交换机应该支持Bridge MIB。

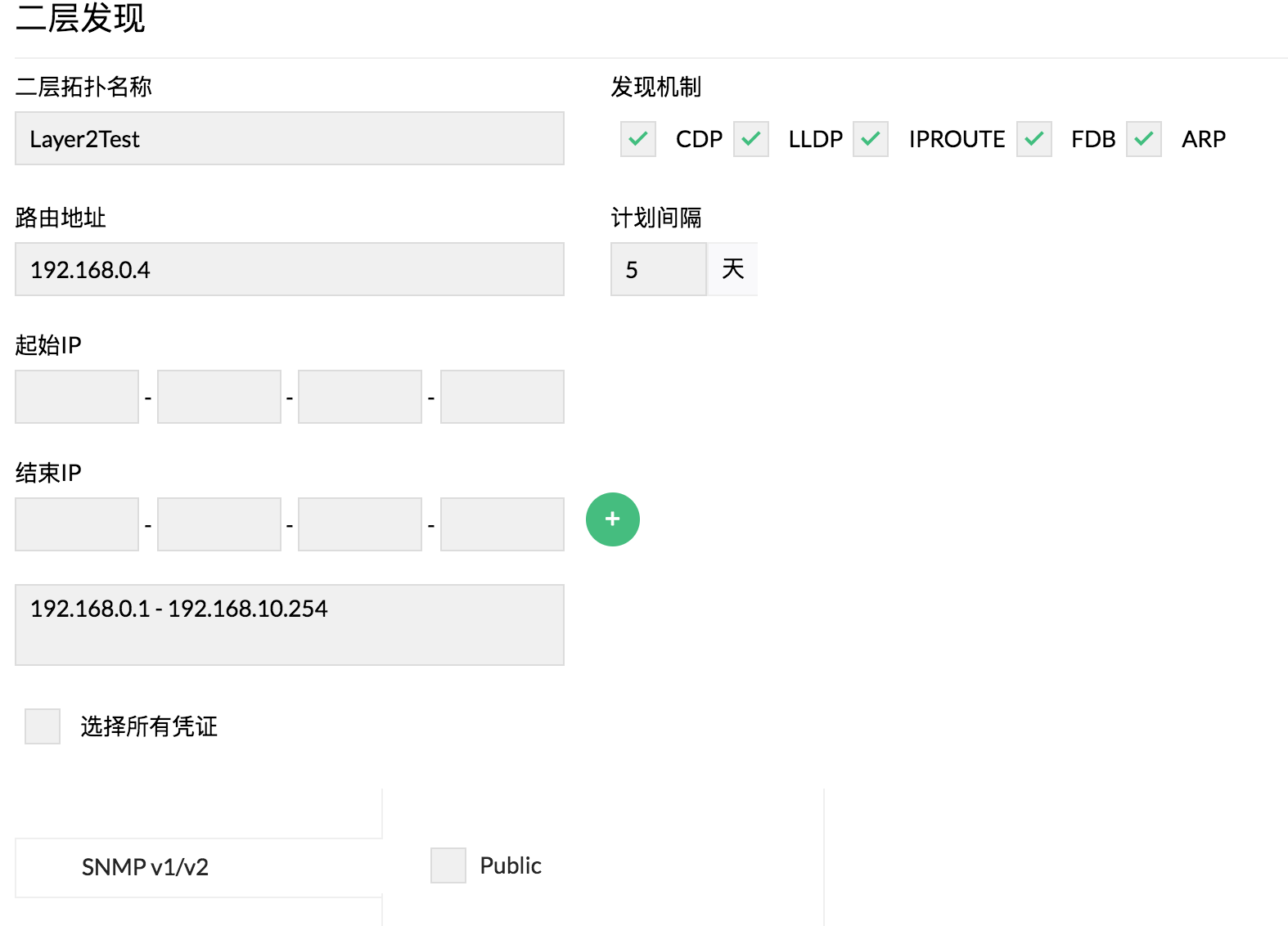

发现新的拓扑：选择设置页签 > 发现 > 二层发现 >添加二层发现，指定以下信息：
路由地址：提供满足上面算法要求的路由器或者3层交换机地址。
网络范围：指定发现范围的开始和结束IP地址。然后点击+号按钮。如何还要添加范围段内的IP，请输入后点击添加按钮。
然后还要指定子网掩码、拓扑名称、重新发现拓扑的时间间隔（以天为单位），以及使用的SNMP凭证。

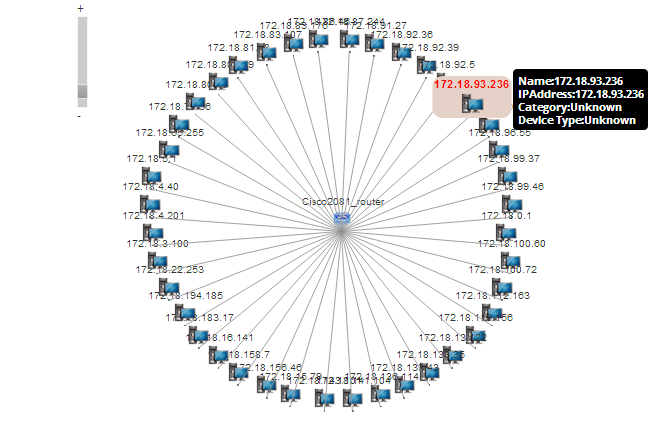

发现完成后就可以查看新的拓扑图了。
还可以把拓扑发现的设备添加为OpManager管理对象。
故障排除：
如果你遇到错误：“请输入有效的路由器或三层交换机地址。”
需要检查：1）指定的路由器或三层交换机必须有2个以上接口。2）设备的IpForwarding设置为1。
验证方法：打开管理页签，找到MIB浏览器后加载Bridge MIB，之后输入设备的主机名或IP地址，输入SNMP读团体字符串，然后依次检查以下OID的返回值：
IfIndex Vs Port
IfIndex - .1.3.6.1.2.1.17.1.4.1.1
IfName - .1.3.6.1.2.1.17.1.4.1.2
dotdTpFdbTable
dotdTpFdbAddress - .1.3.6.1.2.1.17.4.3.1.1
dotdTpFdbPort - .1.3.6.1.2.1.17.4.3.1.2
dotdTpFdbStatus - .1.3.6.1.2.1.17.4.3.1.3
