安卓设备架构

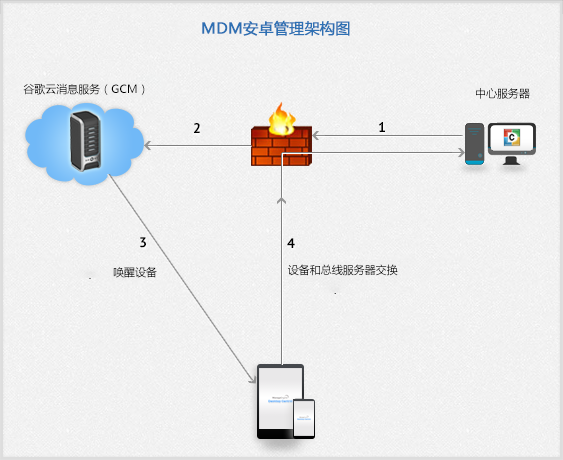

在设置移动设备管理之前，需要了解无线（OTA）管理移动设备的后台架构。Mobile Device Manager Plus的安卓设备管理架构图如下。

所有从Mobile Device Manager Plus到被管安卓设备的通信都将通过云消息传递（FCM）路由。中间服务需要保持活跃的TCP连接，当Mobile Device Manager Plus发出执行动作时，FCM将作为中间唤醒服务，唤醒设备。被管移动设备将与Mobile Device Manager Plus通信，接收指令并报告状态和数据。

运行上述管理架构需要配置以下端口。

端口详情

Mobile Device Manager Plus服务器上需要打开的端口

1. 9383 - 用于代理和Mobile Device Manager Plus之间的安全通信。

   如果您使用的是Endpoint Central中的MDM模块，则需要打开端口8020/8383用于通信。

管理安卓设备需要打开的端口

1. 443 - 用于Mobile Device Manager Plus服务器和FCM服务器之间的安全通信。

2. 如果移动设备通过WiFi访问Internet，则防火墙上需要打开端口5228、5229和5230，用于移动设备和FCM之间的通信。
